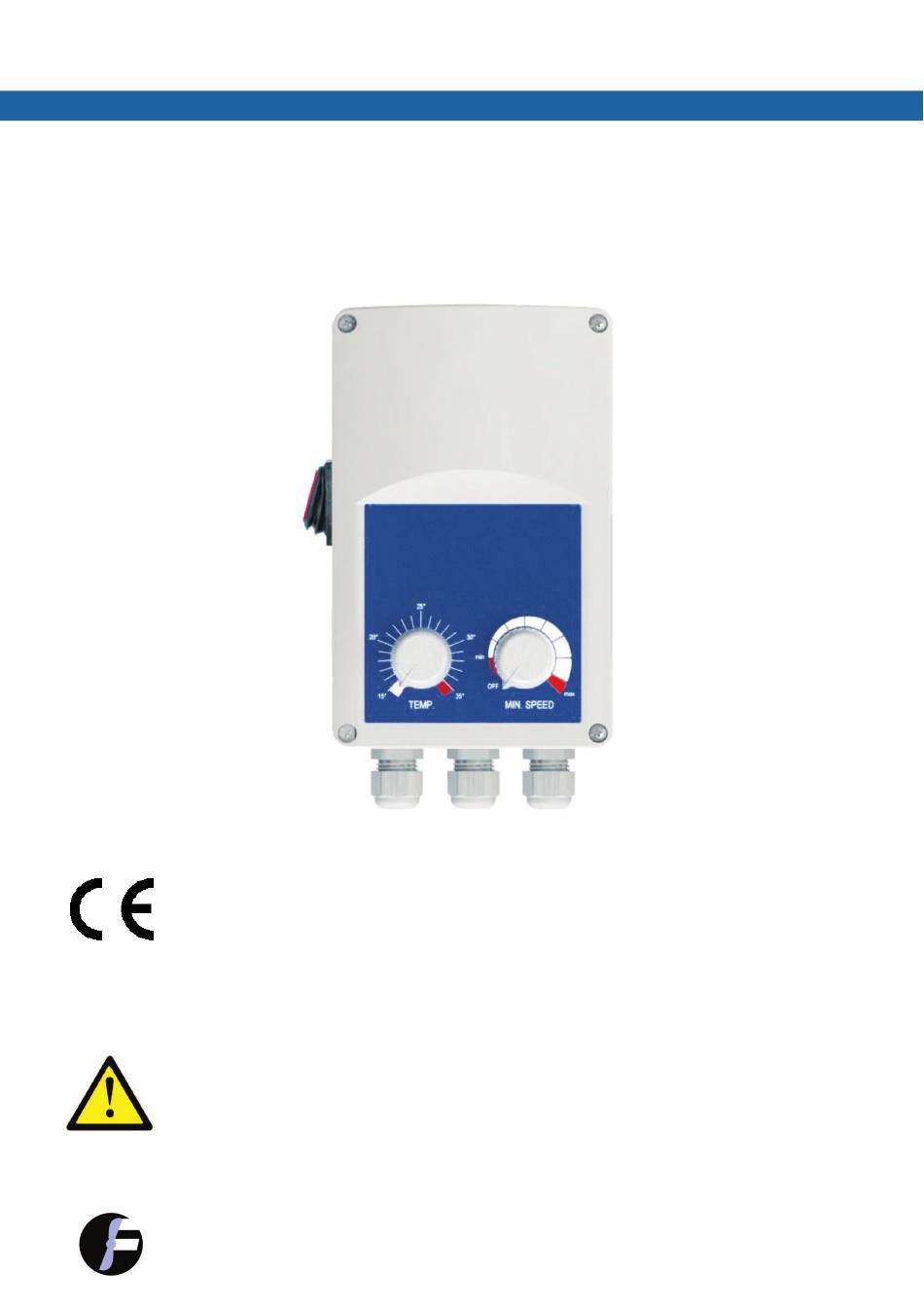

Temperatur-Steuerung 03.435
Installations- und
Bedienungsanleitung
Dieses Gerät wurde zur temperaturgesteuerten Drehzahlregelung
unserer Ventilatoren hergestellt in Übereinstimmung mit
• Niederspannungsrichtlinie 2014/35/EU
• EMC-Richtlinie 2014/30/EU: EN 61000-3-2:2014, EN 61000-6-
2:2005/AC:2005 und EN
61000-6-3:2007/A1:2011/AC:2012
• WEEE-Richtlinie 2012/19/EU
• RoHs-Richtlinie 2011/65/EU
Wichtig:
Verwenden Sie es nicht ohne unsere ausdrückliche
Zustimmung für andere Zwecke.
Zur Vermeidung von Schäden bitten wir dringend, diese Anleitung
vor der Installation genau zu lesen, zu befolgen und aufzubewah-
ren.
© Copyright
Alle Rechte vorbehalten
03.435 Ger-R(1)-2017/06
Werbung
Inhaltszusammenfassung für FENNE 03.435
- Seite 1 Temperatur-Steuerung 03.435 Installations- und Bedienungsanleitung Dieses Gerät wurde zur temperaturgesteuerten Drehzahlregelung unserer Ventilatoren hergestellt in Übereinstimmung mit • Niederspannungsrichtlinie 2014/35/EU • EMC-Richtlinie 2014/30/EU: EN 61000-3-2:2014, EN 61000-6- 2:2005/AC:2005 und EN 61000-6-3:2007/A1:2011/AC:2012 • WEEE-Richtlinie 2012/19/EU • RoHs-Richtlinie 2011/65/EU Wichtig: Verwenden Sie es nicht ohne unsere ausdrückliche Zustimmung für andere Zwecke.
- Seite 2 Inhaltsverzeichnis 1. Sicherheit - unbedingt beachten ........1 2. Funktion .................1 3. Standortwahl..............2 4. Montage ................ 2 5. Einbaumaße ..............2 6. Elektrischer Anschluss........... 3 7. Anschlussbild ..............3 8. Maximale Drehzahl justieren ........4 9. Temperatur-Anstiegsbereich justieren ......4 10.
- Seite 5 Stromversorgung 230V Temperaturfühler PT500 L - braun GND und T N - blau Polung beliebig Erde - grün/gelb (L1 ungeregelt - nicht verwenden) Ventilatoren P5 unten - braun P5 oben - blau Erde - grün/gelb mit der Erde der Stromver- sorgung verbinden...
- Seite 6 1 + 2 geschossen = 2°C 2 geschlossen = 4°C 1 geschlossen = 6°C 1 + 2 offen = 8°C 3 + 4 geschossen = 0,5°C 4 geschlossen = 1°C 3 geschlossen = 2°C 3 + 4 offen = 3°C...
- Seite 7 Fenne KG, Oppendorfer Str. 37, D-32351 Stemwede, Germany...
