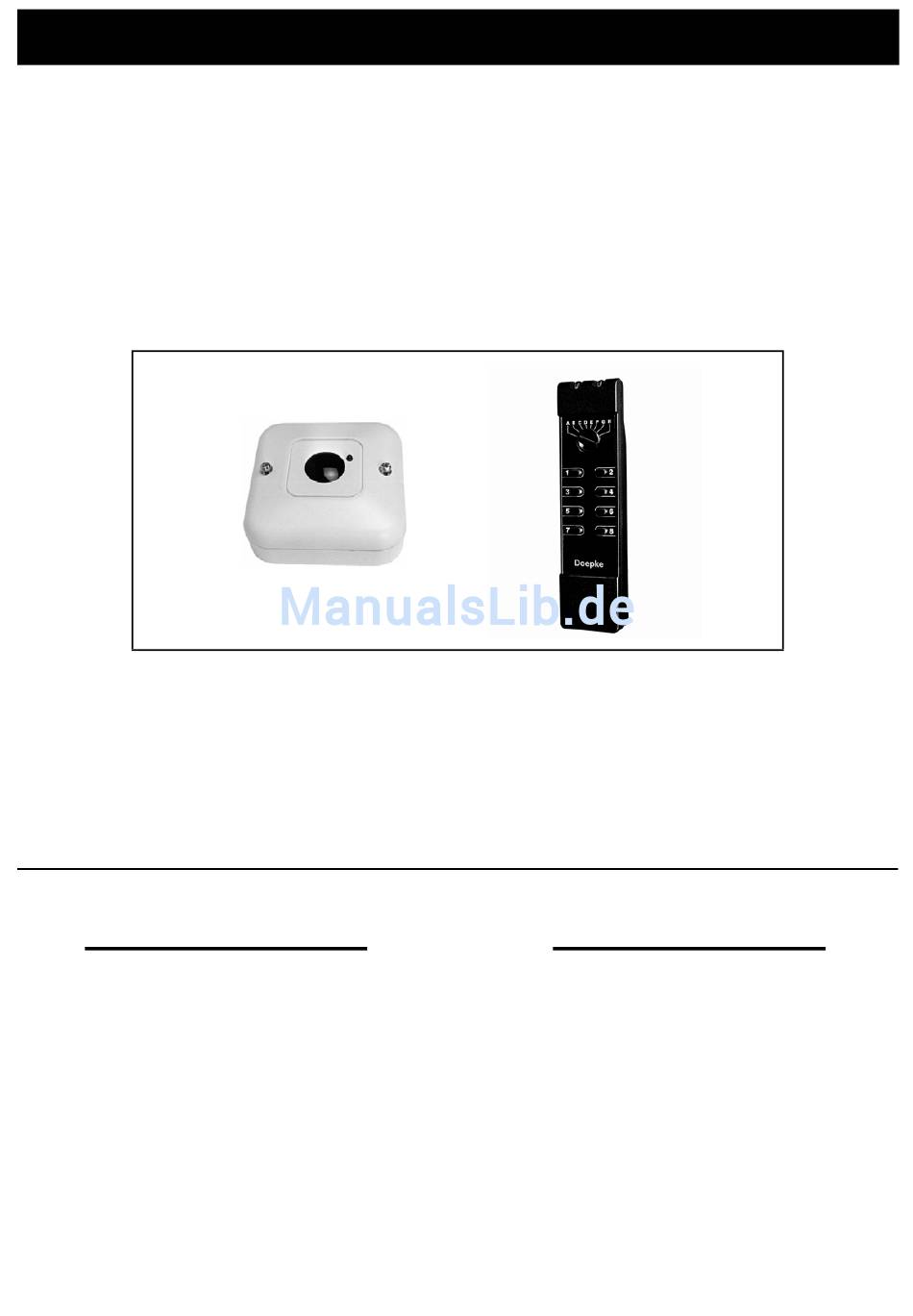

Infrarot-Fernbedienung DIR 2/DIR 2S
DIR 2/DIR 2S Infrared Remote Control
Inhaltsverzeichnis
1. Allgemeines.............................. 2
2. Kodierung................................. 2
3. Installation ................................ 2
4. Inbetriebnahme ........................ 3
5. LED-Anzeige ............................ 3
6. Garantie ................................... 3
7. Technische Daten .................... 3
Diagram.................................... 8
Dupline
Bedienungsanleitung
Operating Instructions
3931222/02/05/B
Table of Contents
8. General Information ................. 5
9. Coding ...................................... 5
10. Installation ................................ 5
11. Putting into Service .................. 6
12. LED Indicator ........................... 6
13. Guarantee ................................ 6
14. Technical Data ......................... 6
15. Anschlussschema / Connection
Diagram.................................... 8
16. DIP-Schalter / DIP Switches .... 8
Inhaltsverzeichnis
Inhaltszusammenfassung für Doepke Dupine DIR 2
-
Seite 1: Inhaltsverzeichnis
Doepke Dupline Infrarot-Fernbedienung DIR 2/DIR 2S DIR 2/DIR 2S Infrared Remote Control Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 8. General Information ....5 2. Kodierung......... 2 9. Coding ........5 3. Installation ........ 2 10. Installation ........ 5 4. -
Seite 2: Allgemeines
Doepke Bedienungsanleitung Dupline Infrarot-Fernbedienung DIR 2/DIR 2S 1. Allgemeines Die Infrarot-Fernbedienung DIR 2 ist eine Komponente des Dupline Installationssystem und ermöglicht das Fernschalten und -dimmen von bis zu 8 Kanälen je Einheit. Eine Ein- heit besteht dabei aus dem Empfänger (DIR 2) und dem separat erhältlichen Handsen- der DIR 2S. -
Seite 3: Inbetriebnahme
Doepke Folgende Tabelle zeigt die Anschlussbelegung des DIR 2: Klemme Beschreibung Klemme Beschreibung Dupline Signalleiter + (Dupline+) Dupline Signalleiter - (Dupline-) Um den Forderungen für Schutzkleinspannung zu genügen, ist bei der Installation die VDE0100, Teil 410 zu beachten und anzuwenden. - Seite 4 Doepke Min. Typ. Max. Gehäuse Art polarweißes Gehäuse für AP- und UP-Montage Maße 80 x 80 x 15 (B x H x T in mm) Material Polycarbonat Allg. technische Daten Betriebstemperatur -10°C +45°C Schutzart / Normen EN55022 / EN50081-1 und EN55024 / EN50082-1 Bestellnummer, -bezeichnung 09 501 169, IR-Empfänger DIR 2...
-
Seite 8: Anschlussschema / Connection Diagram
Doepke 15. Anschlussschema / Connection Diagram Dupline + Dupline - 16. DIP-Schalter / DIP Switches Schaltgruppe: Switching Group: Schaltgruppe: Switching Group: ON OFF Sollten Sie Fragen zu diesem Produkt In case of queries concerning this oder zum Dupline-System haben, wen-...
