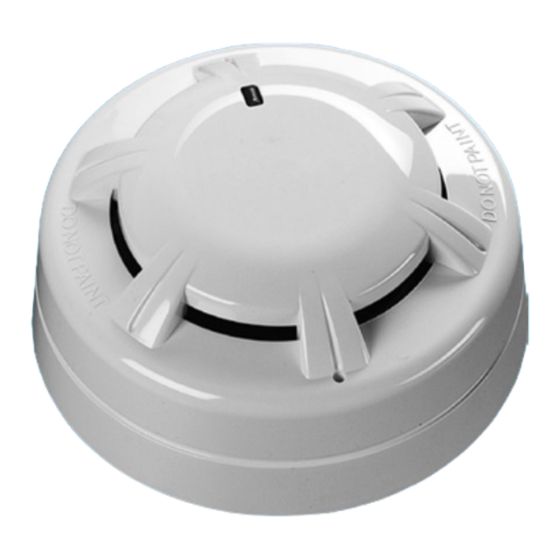

Der DICTATOR Rauchmelder RM 4000 ist
Bestandteil von Feststellanlagen an Feuer-/
Rauchschutzabschlüssen. Die spezielle
Sensorkammer sowie die Verwendung
von Algorithmen zur Störgrößenfilterung
reduzieren bei diesem optischen Rauch-
melder die Falschalarmrate auf ein Mini-
mum, so daß der Melder sehr zuverlässig
und stabil arbeitet. Eine automatische
Ruhewertnachführung korrigiert selbsttätig
Verschmutzungszustände. Sobald jedoch
eine zu starke Verschmutzung erkannt wird,
wechselt der Rauchmelder umgehend in
den Alarmzustand und der Feuerschutz-
abschluss wird zuverlässig geschlossen.
Der RM 4000 wird mit der Zentrale RZ-24
betrieben, welche den Rauchmelder mit der
nötigen Spannung versorgt und gleichzeitig
auswertet. Im Melder selbst ist kein Relais
mehr nötig. Dadurch werden die Kosten
der Feststellanlage reduziert, auch in Bezug
auf die Stromkosten.
Die einzelnen Betriebszustände werden
über eine 360° sichtbare LED in zwei
Farben (rot/gelb) und unterschiedliche
Blinkfrequenzen signalisiert.
Der RM 4000 ist in einem Temperaturbe-
reich von -40 °C bis +70 °C einsetzbar.
Der Melder ist nach der EN 54-7 geprüft.
Technische Daten
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-Mail info@dictator.de • 20200330
Rauchmelder RM 4000
für Feststellanlagen - in Verbindung mit Zentrale RZ-24
Versorgungsspannung 8,5 bis 33 VDC
Stromaufnahme
Ø Ruhestrom sowie Einschaltstromspitze bei 24 VDC: 95 µA
Alarmstrom bei 24 VDC: 40 mA
Rauchmessung
1 Messung alle 4 Sekunden, photoelektrischer Sensor mit
automatischer Überwachung und Anpassung der Sensitivität
Alarmanzeige
Integrierte LED (rot/gelb) als Statusanzeige
Temperaturbereich
-40 °C bis +70 °C (keine Vereisung oder Kondensation!)
Schutzart
IP 23D
Material Gehäuse
Polykarbonat-Spritzguß, weiß
Rauchmelder RM 4000
Seite 07.021.00
Werbung
Verwandte Anleitungen für Dictator RM 4000
Inhaltszusammenfassung für Dictator RM 4000
- Seite 1 -40 °C bis +70 °C (keine Vereisung oder Kondensation!) Schutzart IP 23D Material Gehäuse Polykarbonat-Spritzguß, weiß © DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-Mail info@dictator.de • 20200330 Seite 07.021.00...
- Seite 2 Rauchmelder RM 4000 Maße, Montagehinweise Sockel Bei den Meldern der Baureihe RM 4000 erfolgt die Alarmauswertung in der Zentrale RZ-24. Dadurch benötigen die Rauchmelder keinen speziellen Relaissockel mehr. Beim Standardsockel wurde höchster Wert auf besondere Montagefreundlichkeit gelegt. Für Sonderfälle gibt es auf Anfrage u.a. auch einen beheizten Sockel.
- Seite 3 Abschirmung RM 4000 oder Zentrale RZ-24 WM 4000 mit Standardsockel Statusanzeigen Die verschiedenen Betriebszustände des Rauchmelders RM 4000 werden über eine LED angezeigt. Diese leuchtet je nach Status gelb oder rot. LED rot LED gelb Funktion Blinkt 1x/sek. Aus Nach Einschalten der Stromzufuhr (oder Einset- zen des Melders in den Sockel): bestätigt richtige...
- Seite 4 Für Deutschland wird die Austauschpflicht von Brandmeldern in Feststellanlagen durch die DIN 14677 geregelt. Zubehör - Für die Montage des RM 4000 als Sturzmelder steht ein kurzer Montagewinkel zur Befestigung an der Wand zur Verfügung (Bestell-Nr. 040570). Montagewinkel Gemäß den Anforderungen des DIBt und der EN 14637 zur Installation der Brand- melder ist es in Ausnahmefällen...
