4. Berühren Sie die zu prüfende Komponente mit den Prüfleitungs-Tastköpfen. Wenn die
Komponente in einem Stromkreis installiert ist, ist es am besten, eine Seite vor dem
Testen zu trennen, um Störungen mit anderen Geräten zu vermeiden.
5. Lesen Sie den Widerstand auf der LCD-Anzeige ab.

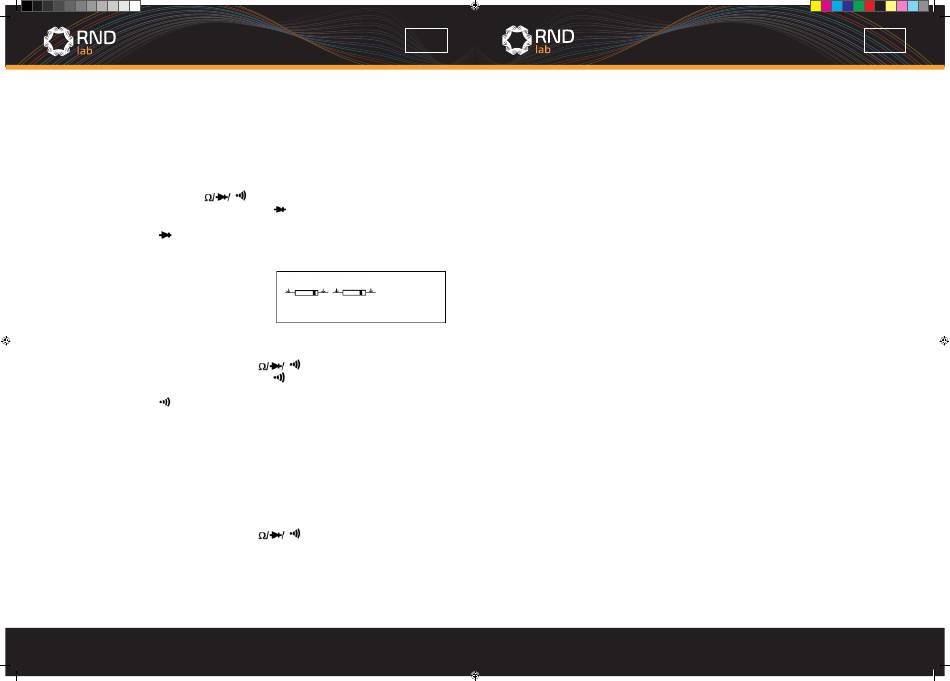

4-4.Diodenprüfung
WARNUNG: Prüfen Sie niemals Dioden in einem stromführenden Stromkreis.
1. Stellen Sie den Drehschalter auf
2. Drücken Sie die MODUS-Taste, bis das Symbol „
3. Stecken Sie die schwarze Messleitung in die COM-Fremdspannungsbuchse und die
rote Messleitung in die Fremdspannungsbuchse.
4. Berühren Sie die zu prüfende Diode mit den Prüfleitungs-Tastköpfen.
5. Die Durchlassspannung zeigt 0,4 bis 0,7 auf der LCD-Anzeige an. Bei Umkehrspannung wird
„OL" angezeigt. Kurzgeschlossene Geräte zeigen
nahe 0 an, und ein Gerät in einem unterbrochenen
Stromkreis zeigt in beiden Polaritäten „OL" an.
4-5.Durchgangsprüfung
WARNUNG: Prüfen Sie nie den Durchgang in einem stromführenden Stromkreis.
1. Stellen Sie den Drehschalter auf die Position
2. Drücken Sie die MODUS-Taste, bis das Symbol „
3. Stecken Sie die schwarze Messleitung in die COM-Fremdspannungsbuchse und die
rote Messleitung in die Fremdspannungsbuchse.
4. Berühren Sie die zu prüfende Komponente oder den Draht mit den Prüfleitungs-Tastköpfen.
5. Ein Signalton ertönt, wenn der Widerstand ca. 50 Ohm oder weniger beträgt. Der
Widerstandswert ist auf der LCD-Anzeige abzulesen.
4-6.Kapazitätsmessungen
WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende
Gerät von der Stromversorgung und entladen Sie alle Kondensatoren, bevor Sie
Kapazitätsmessungen durchführen. Entfernen Sie die Batterien, und ziehen Sie die
Netzkabel ab.
1. Stellen Sie den Drehschalter auf die Position
2. Drücken Sie die MODUS-Taste, bis das Symbol „nF" auf der LCD-Anzeige zu sehen ist.
3. Stecken Sie den schwarzen Bananenstecker der Messleitung in die negative COM-
Fremdspannungsbuchse.
Stecken Sie den roten Bananenstecker der Messleitung in die positive CAP-
Fremdspannungsbuchse.
4. Berühren Sie den zu prüfenden Kondensator mit den Messleitungen.
18
DE
die Position CAP.
" auf der LCD-Anzeige zu sehen ist.
Rote Schwarze Rote
Schwarze
Prüfspitze Prüfspitze Prüfspitze Prüfspitze
Forward-Test Reverse-Test
CAP.
" auf der LCD-Anzeige zu sehen ist.
CAP.
5. Der Test kann bis zu 30 Sekunden oder mehr dauern, damit grosse Kondensatoren
aufgeladen werden können. Warten Sie, bis die Messwerte stabil sind, bevor Sie den
Test beenden.
6. Lesen Sie den Kapazitätswert auf der Anzeige ab
4-7.Frequenz-/Tastverhältnismessungen (Elektronik)
1. Stellen Sie den Drehschalter auf die Position Hz/%.
2. Drücken Sie die Taste Hz/%, um „Hz" anzuzeigen.
3. Stecken Sie den schwarzen Bananenstecker der Messleitung in die negative COM-
Fremdspannungsbuchse und den roten Bananenstecker der Messleitung in die positive
Hz-Fremdspannungsbuchse.
4. Berühren Sie den zu prüfenden Stromkreis mit den Prüfspitzen.
Lesen Sie die Frequenz auf der Anzeige ab.
5. Drücken Sie die Taste Hz/% erneut, um „%" auf der Anzeige zu sehen. Lesen Sie den
Prozentwert des Tastverhältnisses auf der Anzeige ab.
4-8.Berührungslose Wechselspannungsmessungen
WARNUNG: Stromschlaggefahr. Prüfen Sie den Spannungsdetektor vor der Verwendung
immer an einem spannungsführenden Stromkreis, um den ordnungsgemässen Betrieb zu
garantieren.
1. Berühren Sie den spannungsführenden Leiter mit der Prüfspitze oder stecken Sie die
Prüfspitze in die spannungsführende Seite der Steckdose.
2. Wenn Wechselspannung anliegt, leuchtet die Detektorlampe auf.
HINWEIS: Die Leiter in elektrischen Kabeln sind oft verdrillt. Um optimale Ergebnisse zu
erzielen, bewegen Sie die Prüfspitze einer Leitung entlang, um sicherzustellen, dass sich
die Spitze in unmittelbarer Nähe des stromführenden Leiters befindet.
HINWEIS: Der Detektor ist mit hoher Empfindlichkeit ausgelegt. Statische Elektrizität oder
andere Energiequellen können den Sensor zufällig auslösen. Dies ist normal.
4-9.Batteriewechsel
1. Entfernen Sie die hintere Kreuzschlitzschraube
2. Öffnen Sie das Batteriefach
3. Ersetzen Sie die alten Batterien durch zwei AAA-Batterien mit 1.5 V.
4. Bauen Sie das Messgerät wieder zusammen.
