- Seite 1 Bedienungsanleitung PB Schnittstellengerät 4- oder 6-stellig Stand 12/2015 / PBXABXD.doc...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kurzbeschreibung ......................3 Sicherheitshinweise.......................3 2.1. Bestimmungsgemäße Verwendung ................3 2.2. Kontrolle des Gerätes....................3 2.3. Installation ........................3 2.4. Installationshinweise .....................3 Montage ........................4 3.1. Montage im Schalttafelausschnitt..................4 3.2. Demontage........................5 Elektrischer Anschluss ....................6 4.1. Anschlussbelegung seriell RS232 / RS485 ..............6 4.1.1. RS485 ...........................6 4.1.2. RS232 ...........................7 4.2. -
Seite 3: Kurzbeschreibung
Kurzbeschreibung 1. Kurzbeschreibung Das PB wird über eine Schnittstelle angesteuert und zeigt Ziffern und Zeichen auf einer 4- oder 6-stelligen 7-Segmentanzeige an. Die Ausführung mit serieller Schnittstelle RS232 / RS485 ist adressierbar und kann in einem Bussystem betrieben werden. Die Ausführung mit BCD-Eingang verfügt über einen Select-Eingang, die Ansteuerung erfolgt adresscodiert. -
Seite 4: Montage
Hinter der Anlagefläche der Front ist eine Dichtung gezeigt, die zwischen Instrument und Schalttafel eingesetzt werden kann. Das PB ist für die Montage in einer Schalttafel vorgesehen. Vor der Montage muss ein entsprechender Einbauausschnitt vorhanden sein. Die genauen Abmessungen und Toleranzen sind den technischen Daten zu entnehmen. -
Seite 5: Demontage
Montage Abschließend erfolgt die Fixierung des Gerätes, indem Sie die Schrauben der Befestigungselemente anziehen, bis diese durchdrehen. Die Befestigungselemente besitzen eine Rutschkupplung, so dass ein Überdrehen des Gewindes verhindert wird und das Gerät mit der optimalen Kraft gehalten wird. 3.2. Demontage Zur Demontage verfahren Sie entsprechend den Schritten der Montage in umgekehrter Reihenfolge. -
Seite 6: Elektrischer Anschluss
Der elektrische Anschluss erfolgt auf der Rückseite des Gerätes. Der elektrische Anschluss muss entsprechend der Geräteausführung erfolgen. Im Folgenden sind alle Anschlussausführungen des PB aufgeführt. Um die korrekte Belegung der Anschlussklemme zu ermitteln vergleichen Sie die auf dem Gerät angegebene Schnitt- stelle mit der folgenden Tabelle und wählen die für Ihr Gerät korrekte Klemmenbelegung... -
Seite 7: Rs232
Elektrischer Anschluss Ansteuerung Anzeige 1 Anzeige n Data B (+) PC, SPS Data A (-) o.ä. 1 2 3 4 1 2 3 4 5 6 Anschluss von mehreren Anzeigen an einem RS485-Busstrang. 4.1.2. RS232 An die RS232 kann max. 1 Gerät bis zu einer Entfernung von max. 3 m angeschlossen werden. -
Seite 8: Anschlussbelegung Bcd Und Sps
Elektrischer Anschluss 4.2. Anschlussbelegung BCD und SPS In der folgenden Tabelle sind Klemmenbelegungen für die verschiedenen Bauformen aufgelistet. Klemme Funktion 72x24 und 72x36 mm 96x24 und 96x48 mm / SPS / SPS Select Select / Select Select / Select Adresse / –... -
Seite 9: Sps
Elektrischer Anschluss 4.2.2. SPS In folgender Abbildung ist das Klemmenbild für die SPS-Ansteuerung dargestellt. 1 2 3 4 5 6 7 8 9 4.2.3. Geberversorgung Die Geberversorgung ist nur bei den Geräten der Bauform 96x24 und 96x48 mm verfügbar, hierbei handelt es sich um eine Option. 4.2.4. -
Seite 10: Bedienung

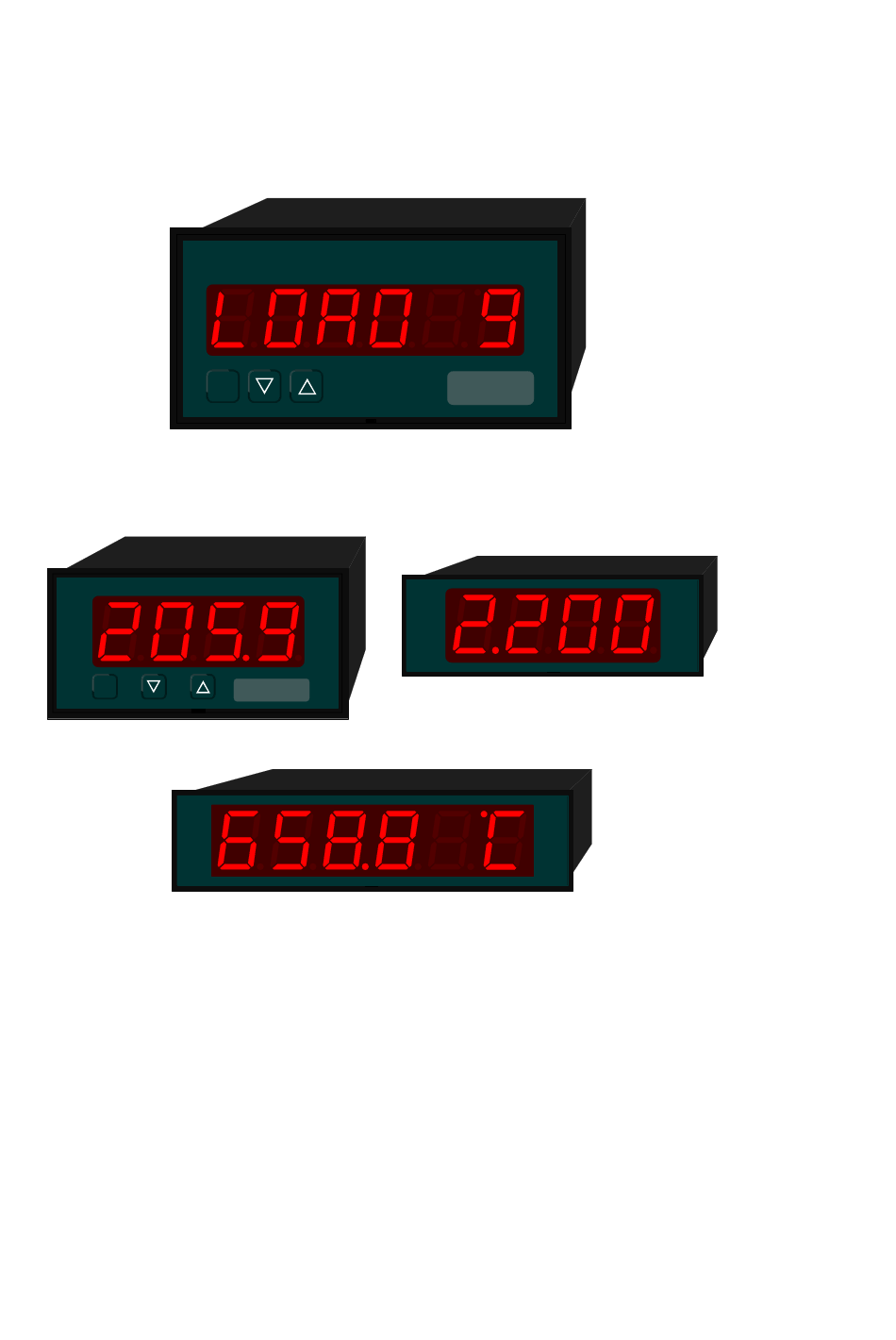

Bedienung 5. Bedienung Die Geräte werden über zwei bzw. drei Tasten konfiguriert, je nach Gehäusegröße besitzt das Gerät eine 4- bzw. 6-stellige 7-Segmentanzeige 5.1. Bedien- und Anzeigeelemente Baugröße 96x48 Baugröße 72x36 Baugröße 96x24 Baugröße 72x24 Bedienung hinter der Front Bedienung hinter der Front Bedien- und Anzeigeelemente 1 Programmtaste Mit der Programmtaste wird der Programmiermodus aufgerufen, bzw. -
Seite 11: Dimensionsstreifen Einsetzen
Bedienung Setzen Sie den Schraubendreher an der mit Auswurfnut bezeichneten Stelle des Gehäuses an und hebeln die Front aus dem Frontkragen des Gehäuses heraus. III. Legen Sie die Front plan auf dem Frontkragen an und drücken diese zuerst unten anschließend oben in den Frontkragen ein, bis diese hörbar einrastet. Achtung! Bei Geräten in der Ausführung Schutzart IP65 darf die Front nicht entfernt werde. -
Seite 12: Programmierung
Programmierung 6. Programmierung Im folgenden ist die Programmierung und Parametrierung der PB beschrieben, ebenfalls sind die Besonderheiten und Auswirkungen der einzelnen Parameter der Programm- nummern beschrieben. Die Anzeige ist in den Darstellungen immer 4-stellig ausgeführt. Die Tasten sind unterhalb der Anzeige dargestellt, die Position kann von der realen Anordnung im Gerät abweichen. -
Seite 13: Wechsel Zum Hinterlegten Parameter
Programmierung Wechsel zum hinterlegten Parameter Ist die gewünschte Programmnummer in der Anzeige, so wechselt man mit der Taste [DOWN] oder [UP] zum hinterlegten Parameter. Der aktuell gespeicherte Parameter wird angezeigt. Beispiel: Durch Betätigen der Taste [DOWN] oder [UP] bringen Sie den momentan gespeicherten Wert für die PN16 zur Anzeige. -
Seite 14: Wechsel In Den Betriebsmodus
Programmierung Segmenten. Wechsel in den Betriebsmodus Wird im Programmiermodus für ca. 7 Sekunden keine Taste betätigt, so wechselt das Gerät selbsttätig in den Betriebsmodus zurück. 6.2. Geräte mit serieller Schnittstelle Geräte mit einer seriellen Schnittstelle werden über Programmnummern parametriert. Die wichtigsten Programmnummern sind im folgenden ausführlich beschrieben. -
Seite 15: Programmnummerntabelle
Programmnummerntabelle 7. Programmnummerntabelle In der Programmnummerntabelle sind alle Programmnummern (PN) mit Funktion, Wertebereich und Defaultwerten aufgelistet. Funktion Wertebereich Default 0 1 2 3 Grundfunktionen Grundeinstellungen 0 = user Konfiguration 0 0 0 (Defaultkonfiguration) 1 = Preset 1 2 = Preset 2 3 = Preset 3 Schnittstelle 0 = RS232 im Konfigurationsmodus... - Seite 16 Programmnummerntabelle Funktion Wertebereich Default 0 1 2 3 Dezimalpunktvorgabe 0 = Dezimalpunkte unterdrücken 1 1 1 ( nur bei PN7 = 0 ) 1 = Dezimalpunkt kann an beliebiger Stelle und beliebiger Anzahl im String angegeben werden 2 = Position wird am Ende des Strings als ASCII-Wert angegeben 3 = Position wird am Ende des Strings als Bitposition angegeben...
- Seite 17 Programmnummerntabelle Funktion Wertebereich Default 0 1 2 3 Prüfsumme 0 = keine Prüfsumme 0 0 0 1 = 8 bit Prüfsumme durch Addition über gesamtes Telegramm 2 = 16 bit Prüfsumme durch 16 bit Addition über gesamtes Telegramm 3 = 8 bit Prüfsumme durch einfache XOR- Verknüpfung Startwert der Bytewert 00h...FFh für Prüfsummenstartwert...
-
Seite 18: Schnittsstellenprotokoll
Schnittstellenprotokoll 8. Schnittsstellenprotokoll Die Anzeige verfügt über 4 oder 6 Anzeigestellen (Dekaden) E iner, Z ehner... von rechts nach links gezählt. 8.1. Seriell RS232/RS485 Die Reihenfolge der Datenpakete muss in der Grundstruktur dem folgenden Beispiel entsprechen. Auf der Anzeige soll „123456“ auf einem Gerät mit „Adresse 25“ dargestellt werden. -
Seite 19: Sps
Schnittstellenprotokoll 3 Adressleitungen A0, A1, A2 4 Datenleitungen Data0 (2 ), Data1 (2 ), Data2(2 ), Data3 (2 Parameter min. keine Eingabe Haltezeit für 1 Adresse (t 10ms E iner Pause zwischen 2 Adressen Z ehner Der BCD-Code muss bei steigender H underter Flanke der Adressleitungen anstehen. -
Seite 20: Technische Daten
Technische Daten 9. Technische Daten Gehäuse Abmessungen 72 x 24 x 103 mm (BxHxT) einschließlich Schraubklemme 72 x 24 x 115 mm (BxHxT) einschließlich Steckklemme +0,7 +0,6 68,0 x 22,0 mm Einbauausschnitt 72 x 36 x 103 mm (BxHxT) einschließlich Schraubklemme 72 x 36 x 115 mm (BxHxT) einschließlich Steckklemme +0,7 +0,6... - Seite 21 Technische Daten Schnittstelle SPS ≥ 4,5 V / ≤ 4,0 V HIGH / LOW Netzteil 230 V/AC / 50/60 Hz / ± 10 % Versorgungsspannung 115 V/AC / 50/60 Hz / ± 10 % (galvanisch getrennt) 24 V/DC / ± 10 % Leistungsaufnahme max.
-
Seite 22: Fehlerbehebung
Im folgenden sind Maßnahmen und Vorgehen zur Behandlung von Fehlern und deren mögliche Ursachen aufgelistet. 10.1. Fragen und Antworten Das Gerät zeigt nach dem Einschalten fortlaufend: Segmenttest – Pb xx – U x.x Ein gültiges Kommando an das Gerät senden. Die Einstellung der Geräteadresse überprüfen. -
Seite 23: Anhang A Bcd
Anhang A 11. Anhang A BCD Im Anhang A sind die verschiedenen Zeichensätze des PB mit BCD-Eingang aufgeführt. Durch Wahl eines anderen Zeichensatzes können die darstellbaren Zeichen an die Anforderungen der Anlage angepasst werden. Die Zeichensätze sind so ausgelegt, dass ein möglichst breites Anzeigespektrum abgedeckt wird. -
Seite 24: Anhang B Hexadezimal
Anhang B 12. Anhang B Hexadezimal Im folgenden ist eine Tabelle gezeigt die die ASCII-Zeichen in dezimaler Darstellung zeigt, wie diese bei der Parametrierung des Gerätes erforderlich sind. Dekade 1 Dekade 2 u. 3 ″ ′ SPACE & < > ´...
