Technische Details der verschiedenen Modelle:
Art.-Nr.
Steckdosen
23114
5
23115
5
23116
5

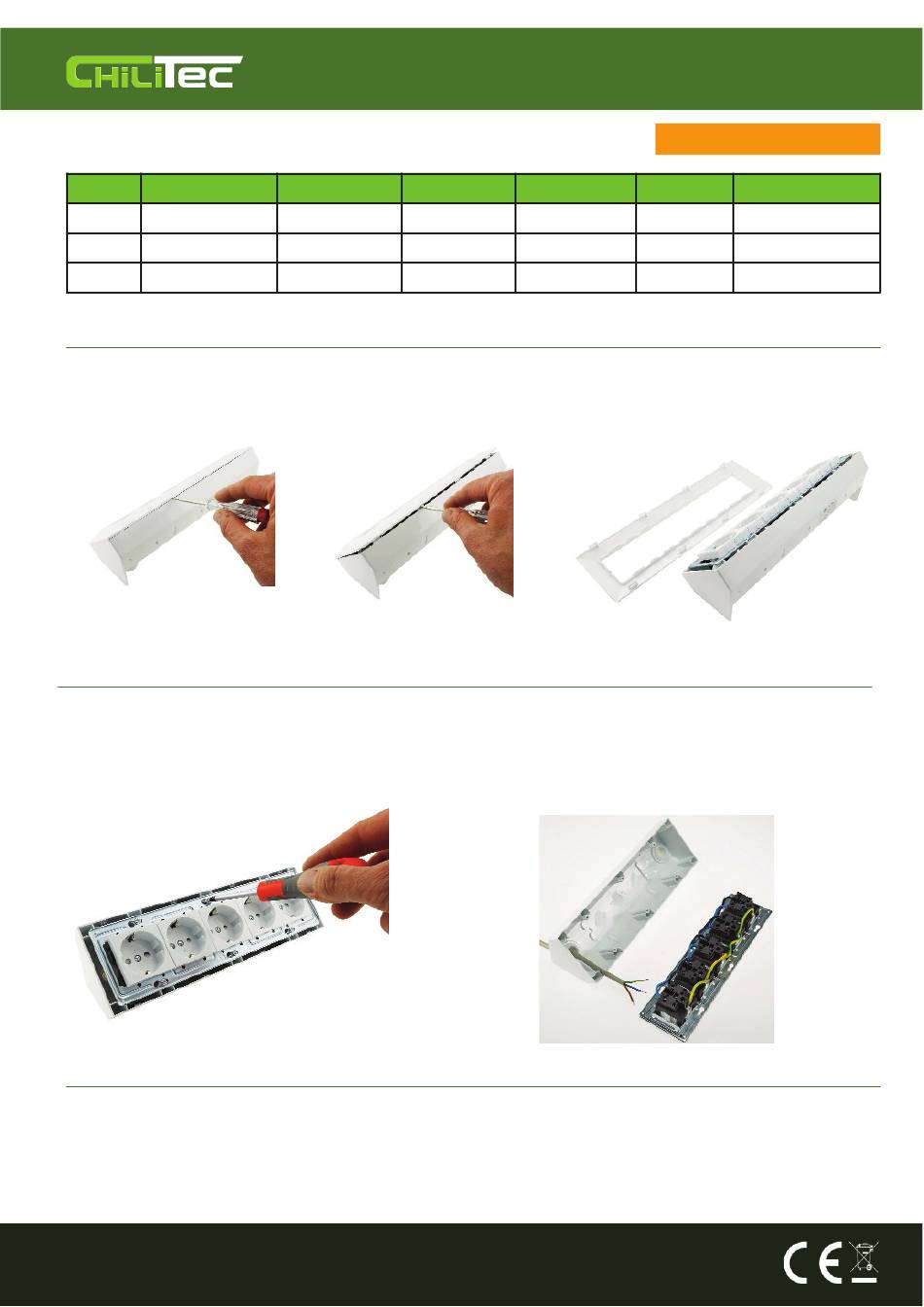

Öffnen des Steckdosenblocks zum Anschluss der Netzleitung
Der Steckdosenblock hat an Ober -und Unterseite (siehe Bild 1 und 2) jeweils eine kleine Öffnung. Hier können Sie
mit einem kleinen Schraubendreher hineinfassen und die Frontabdeckung „abclipsen"! (siehe Bild 3)
Die Sicherheitsschrauben mittig in den einzelnen Steckdosen müssen und dürfen NICHT entfernt werden.
Bild 1
Installation der Anschlussleitung
Entfernen Sie den Steckdosenrahmen in dem Sie die Halteschrauben lockern und den Metallrahmen im Langloch so
verschieben, dass sie ihn entnehmen können (Bild 4) . Schneiden Sie die rückseitige Kabeldurchführung passend zum
Leitungsdurchmesser vorsichtig auf und schieben Sie die Leitung hindurch (Bild 5). Isolieren Sie die Adern ab und
schließen Sie an die freien Anschlüsse der ersten Steckdose an, achten Sie auf korrekte Polung (L/N und PE). Fixieren
Sie die Leitung mit der mitgelieferten Zugentlastung und prüfen Sie alle Adern auf festen Halt und setzen Sie den
Steckdosenblock in umgekehrter Reihenfolge wieder zusammen. Erst nach kompletter Montage Strom zuführen.
Bild 4
Hinweise zur Reinigung, Pflege und zum Umweltschutz
Reinigen Sie dieses Produkt mit einem trockenen fusselfreien Baumwolltuch. Bei stärkeren Verschmutzungen evtl. mit
einem leicht gewässerten, nebelfeuchten Tuch. Achten Sie darauf dass das Produkt ausgeschaltet, vom Stromnetz
abgetrennt ist. Verwenden Sie niemals chemische Reinigungsmittel. Verwenden Sie niemals Flüssigkeiten die die
Oberfläche des Produktes beschädigen könnten (z.B. Scheuermilch). Das Produkt enthält keine zu wartenden Teile.
Das Produkt ist mit einer durchgestrichenen Mülltone gekennzeichnet, bitte beachten Sie den Entsorgungshinweis in
der Fusszeile der ersten Seite dieser Anleitung.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Farbe
Spannung
weiß
230V~
silber
230V~
schwarz
230V~
Bild 2
Stand: 06/2020 - Version 1.01
Steckdosenblöcke 5-fach
Leistung
Strom
3600 Watt
max. 16A
3600 Watt
max. 16A
3600 Watt
max. 16A
Bild 3
Bild 5
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Seite 2
Abmessung
80x80x265mm
80x80x265mm
80x80x265mm
