DE

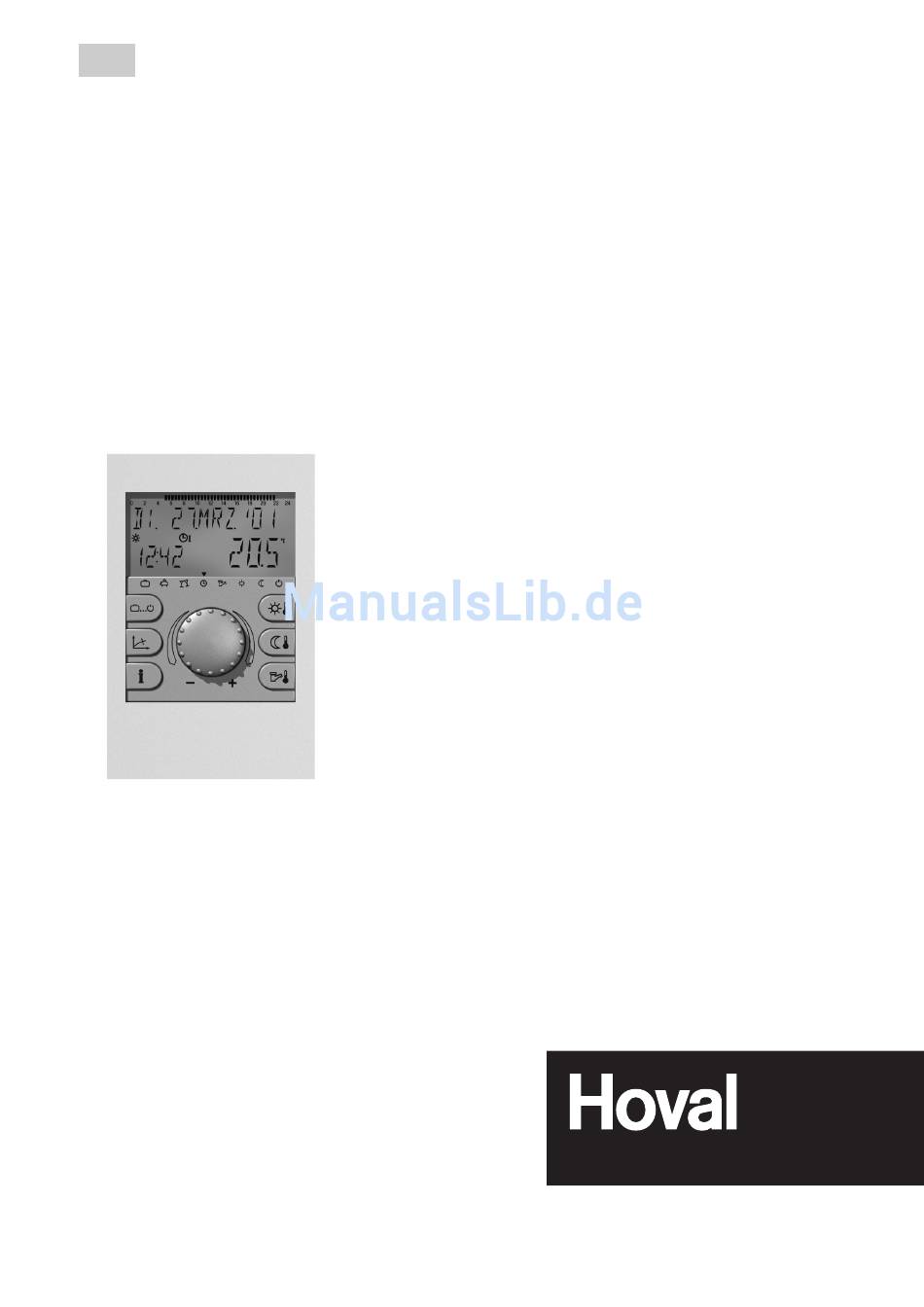

Bedienungsanleitung
Heizungsregler-/
Raumstation RS-OT
Hoval Schweiz
Hoval Herzog AG
General-Wille-Strasse 201
CH-8706 Feldmeilen
Telefon 044 925 61 11
Telefax 044 923 11 39
Hoval Österreich
Hoval Gesellschaft mbH
Hovalstrasse 11
A-4614 Marchtrenk
Telefon 07243 550-0
Telefax 07243 550-15
Hoval Deutschland
Hoval (Deutschland) GmbH
Karl-Hammerschmidt Strasse 45
D-85609 Aschheim-Dornach
Telefon 089 92 20 97-0
Telefax 089 92 20 97-77
4 205 542 / 00 - 11/06
änderungen vorbehalten
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoval TopTronic T
Inhaltszusammenfassung für Hoval TopTronic T
- Seite 1 Bedienungsanleitung Heizungsregler-/ Raumstation RS-OT Hoval Schweiz Hoval Herzog AG General-Wille-Strasse 201 CH-8706 Feldmeilen Telefon 044 925 61 11 Telefax 044 923 11 39 Hoval Österreich Hoval Gesellschaft mbH Hovalstrasse 11 A-4614 Marchtrenk Telefon 07243 550-0 Telefax 07243 550-15 Hoval Deutschland...
-
Seite 2: Inhaltsverzeichnis
Die Inhaltsübersicht 4 205 542 / 00 Steuerung der Heizung ......................3-3 Bedienungs- und Anzeigenelemente Heizungsregler-/Raumstation RS-OT ........................3 Wozu dient die Heizungsregelung TopTronic T/RS-OT ..................4 ® So sparen Sie Energie ............................4 Grundanzeige ..............................4 Funktion der Bedienungselemente ........................5 Was tun, wenn ..............................6 Die Bedienungselemente der Kesselsteuerung .................... -
Seite 3: Steuerung Der Heizung
Steuerung der Heizung 4 205 542 / 00 Heizungsregler-/Raumstation RS-OT Der Heizungsregler RS-OT dient nicht nur zur Fernbedienung Ihrer Heizung sondern misst auch gleichzeitig die Temperatur im Wohnraum, wenn gewünscht. Wichtige Adressen Heizungsinstallateur und Telefon-Nummern Sanitärinstallateur Elektroinstallateur Technische Anlagedaten Informationen für den Anlagenbesitzer: (Durch den Heizungsinstallateur auszufüllen) Eingestellter Heizkurvenwert... -
Seite 4: Wozu Dient Die Heizungsregelung Toptronic
Ein- und Ausschalten der Heizung zählt zu den lohnendsten Energiesparmassnahmen überhaupt. Wenn Sie sich dabei den Gang in den Heizkeller sparen möchten, bietet Hoval seit längerem "Fernbedienungen" an, mit denen Sie Ihre Heizung bequem vom Wohnzimmer aus bedienen und regeln können. -
Seite 5: Funktion Der Bedienungselemente

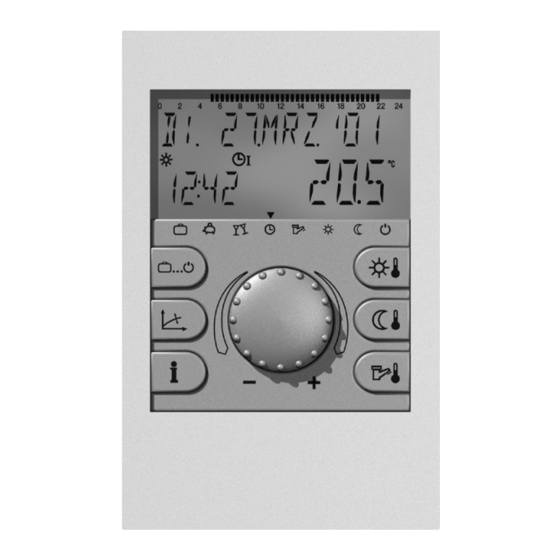

Steuerung der Heizung 4 205 542 / 00 Funktion der Bedienungselemente Der zentrale Dreh-Drück-Knopf und die mit Symbolen beschrif- teten Tasten machen die Bedienung einfach und überschau- bar. Funktionstasten Funktionstasten Dreh-Drück-Knopf: Werte verstellen und speichern Grundsätzliche Vorgangsweise für Ein Beispiel Änderungen an Einstellungen Gewünschte Funktion anwählen Durch drehen am Dreh-Drück-Knopf... -
Seite 6: Was Tun, Wenn
Steuerung der Heizung 4 205 542 / 00 Was tun, wenn... Die nachstehend aufgeführten Hinweise dienen als erste Hilfestellung bei häufig wiederkehrenden Situationen. Feststellung Abhilfe Mir ist zu kalt Raumtemperatur mit und Drehknopf auf höhere Werte stellen (Seite 9). Mir ist zu warm Raumtemperatur mit und Drehknopf auf tiefere Werte ... -
Seite 7: Die Bedienungselemente Der Kesselsteuerung
Steuerung der Heizung 4 205 542 / 00 Die Bedienungselemente der Kesselsteuerung Taste Benennung Funktion Tages-Raumtemperatur Einstellen der Tages-Raumtemperatur. Seite 9 Abgesenkte Einstellen der Raumtemperatur bei reduziertem Heiz- Raumtemperatur betrieb. Seite 10 Warmwassertemperatur einstellen. Manuelle Warm- Warmwassertemperatur wassernachladung. Seite 22 Einstellen der Werte durch drehen. - Seite 8 Steuerung der Heizung 4 205 542 / 00 Taste Benennung Funktion Betriebsartenwahltaste Auswählen der Betriebsarten Ausschalten der Heizungsanlage während des Ur- Urlaub laubes (Frostschutz) Seite 12 Abwesend Heizbetrieb unterbrechen Seite 12 Party Heizbetrieb verlängert Seite 12 automatischer Heizbetrieb gemäss den eingestellten ...
-
Seite 9: Die Wichtigsten Einstellungen Raumtemperatur Ändern
Steuerung der Heizung 4 205 542 / 00 Die wichtigsten Einstellungen Raumtemperatur ändern Gewünschte Raumtemperatur Tag einstellen MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. 5 Taste "gewünschte Tages-Raumtemperatur" kurz drücken RAUM-TAG Die gewünschte Raumtemperatur während des Tages wird blinkend angezeigt 20. - Seite 10 Steuerung der Heizung 4 205 542 / 00 Gewünschte Absenktemperatur (Nacht) einstellen MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. 5 Taste "gewünschte abgesenkte Raumtemperatur" kurz drücken RAUM-NACHT Die gewünschte Raumtemperatur während der Nacht wird blinkend angezeigt 16. 0 Durch drehen am "Dreh-Drück-Knopf"...
-
Seite 11: Urlaub, Abwesend, Dauernd Absenken
Steuerung der Heizung 4 205 542 / 00 Urlaub, abwesend, dauernd absenken Je nachdem wie lange Sie abwesend sind und welche Komfortansprüche Sie haben, sind unterschiedliche Betriebsarten geeignet den Heizbetrieb zu unterbrechen bzw. zu reduzieren. Sie sparen jedenfalls viel Energie und damit auch Geld wenn während Ihrer Abwesenheit die Räume nicht geheizt oder reduziert geheizt werden. -
Seite 12: Betriebsart Einstellen (Urlaub,Abwesend,Party,Automatik,Sommer,Heizen,Reduziert,Standby)
Steuerung der Heizung 4 205 542 / 00 Betriebsart einstellen Vorgangsweise zum aktivieren der Betriebsarten "URLAUB BIS" oder "ABWESEND BIS" oder "PARTy BIS" Taste "Betriebsartenwahl" kurz drücken � � � BETRIEBSART In der Anzeige erscheint kurzzeitig der Hinweis "BETRIEBSART" Anschliessend erscheint in der Anzeige die momentane aktive Be- AUTOMATIK triebsart blinkend und ein Balken im unteren Bereich der Anzeige zeigt auf das entsprechende Symbol... - Seite 13 Steuerung der Heizung 4 205 542 / 00 Vorgangsweise zum aktivieren der Betriebsarten "AUTOMATIK , "SOMMER ", "HEIZEN", "REDUZIERT" und "STANDBy" Taste "Betriebsartenwahl" kurz drücken � � � BETRIEBSART In der Anzeige erscheint kurzzeitig der Hinweis "BETRIEBSART" Anschliessend erscheint in der Anzeige die momentane aktive Be- AUTOMATIK triebsart blinkend Durch drehen am "Dreh-Drück-Knopf"...
- Seite 14 Steuerung der Heizung 4 205 542 / 00 Betriebsart Funktion AUTOMATIK Automatischer Regelbetrieb entsprechend den im 1. Schaltzeitenprogramm eingegebenen Heizzeiten Werkseinstellung: Heizen 06.00 - 22.00 Uhr reduzierter Heizbetrieb 22.00 - 06.00 Uhr Warmwasser: 05.00 - 22.00 Uhr SOMMER Nur Warmwasserbetrieb Zu den im Schaltzeitenprogramm eingegebenen Zeiten wird das Warmwasser ...
-
Seite 15: Schaltzeiten (Heizzeiten) Verändern
Steuerung der Heizung 4 205 542 / 00 Schaltzeiten (Heizzeiten) verändern Mit dieser Funktion können individuelle Schaltzeitenprogramme für den Heiz- und Warmwasserbetrieb er- stellt werden. Hierbei wird nach Anwahl des jeweiligen Kreises das werkseitige Standardprogramm (P1) aufgerufen und kann individuell überschrieben werden. Die vom Herstellerwerk voreingestellten Heizzeiten sind: Kreis Heizbetrieb von... - Seite 16 Steuerung der Heizung 4 205 542 / 00 MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. 5 min. 3 Sekunden auf den "Dreh-Drück-Knopf" drücken SCHALTZEITEN in der Anzeige erscheint das Wort "SCHALTZEITEN" "Dreh-Drück-Knopf" kurz antippen um zu bestätigen SCHALTZEITEN in der Anzeige erscheinen zusätzlich die Buchstaben "DK"...
- Seite 17 Steuerung der Heizung 4 205 542 / 00 "Dreh-Drück-Knopf" kurz antippen um den gewünschten Tag zu be- stätigen 0 2 4 6 8 10 12 14 16 18 20 22 24 Die momentane eingestellte Startzeit für den Heizbetrieb wird im 06.
-
Seite 18: Kopieren Von Schaltzeiten
Steuerung der Heizung 4 205 542 / 00 Kopieren von Schaltzeiten MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. 5 min. 3 Sekunden auf den "Dreh-Drück-Knopf" drücken SCHALTZEITEN in der Anzeige erscheint das Wort "SCHALTZEITEN" "Dreh-Drück-Knopf" kurz antippen um zu bestätigen SCHALTZEITEN in der Anzeige erscheint zusätzlich die Buchstaben "DK"... - Seite 19 Steuerung der Heizung 4 205 542 / 00 "Dreh-Drück-Knopf" kurz antippen um die gewählte Einstellung zu bestätigen ändern - Ausstieg: Jeder blinkende Einstellwert kann mit dem Drehknopf bei Be- KOPIEREN darf korrigiert und durch Antippen übernommen werden. Der Rücksprung zum vorhergehenden Schritt erfolgt mit der ste, der Rücksprung zur Grundanzeige mit der Taste oder �...
-
Seite 20: Heizkurve (Heizkennlinie)
Steuerung der Heizung 4 205 542 / 00 Heizkurve (Heizkennlinie) Die Heizkurve wird normalerweise bei der Inbetriebnahme der Heizungsanlage durch den Installateur vor- eingestellt. Die Heizkurve sollte nur in kleinen Schritten und in grösseren zeitlichen Abständen verändert werden. Empfohlene Einstellung Fussbodenheizung: 0,3...1,0 Radiatorenheizung:... -
Seite 21: Warmwassertemperatur Einstellen
Steuerung der Heizung 4 205 542 / 00 bestätigen durch antippen Wenn Sie die Veränderung durchgeführt haben, tippen Sie kurz auf die Betriebsartenwahltaste um die Einstellungen zu bestätigen und die Grundanzeige aufzurufen. Warmwassertemperatur einstellen MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 21. -
Seite 22: Manuelle Warmwassernachladung
Steuerung der Heizung 4 205 542 / 00 Manuelle Warmwassernachladung Ausserhalb der Warmwasser-Betriebsbereitschaftszeiten kann der Wassererwärmer innerhalb der gewähl- ten Einstellbereiches manuell nachgeladen werden. Der Wassererwärmer wird entsprechend der gewünschten Warmwassertemperatur einmalig nachgeladen. Bei allen anderen Einstellungen wird die Nachladung von der eingestellten Zeit begrenzt. MO. - Seite 23 Steuerung der Heizung 4 205 542 / 00 SCHALTZEITEN auf der Anzeige erscheint "Schaltzeiten" am "Dreh-Drück-Knopf" weiterdrehen WARMWASSER bis "Warmwasser " auf der Anzeige blinkend erscheint durch antippen bestätigen auf der Anzeige blinkt "Warmwasser" WARMWASSER Die angezeigte Temperatur bestimmt die Höhe der gewünschten Warmwassertemperatur ausserhalb der Warmwasser-Betriebsbe- NACHT 40.
-
Seite 24: Weitere Einstellungen Uhr Einstellen
Steuerung der Heizung 4 205 542 / 00 Weitere Einstellungen Uhr einstellen MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. 5 3 Sekunden lang auf den "Dreh-Drück-Knopf" drücken SCHALTZEITEN "Schaltzeiten" erscheint auf der Anzeige am "Dreh-Drück-Knopf" drehen UHR - DATUM bis "Uhr-Datum"... -
Seite 25: Datum Einstellen
Steuerung der Heizung 4 205 542 / 00 Datum einstellen JAHR "Jahr" erscheint - bestätigen Jahreszahl durch drehen ändern - bestätigen 2004 TAG..M ONAT "Tag...Monat" erscheint blinkend - bestätigen Tag...Monat durch drehen ändern - bestätigen 27. -
Seite 26: Sprache Einstellen
Steuerung der Heizung 4 205 542 / 00 Sprache einstellen Schon beim 1. Einschalten des Reglersystems werden Sie nach der gewünschten Sprache gefragt. Eine Umstellung ist aber auch während des Betriebes möglich. MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. -
Seite 27: Rücksetzen Des Schaltzeiten-Standardprogrammes - Löschen Des Eigenen Programmes
Steuerung der Heizung 4 205 542 / 00 Rückladen des Schaltzeiten-Standardprogrammes - Löschen des eigenen Programmes Mit dieser Funktion können Sie wieder alle vom Werk voreingestell- ten Werte einstellen. MO. 16. AUG. ' 04 Grundanzeige 14: 0 0 62. 5 den "Dreh-Drück-Knopf"... -
Seite 28: Störmeldungen
Steuerung der Heizung 4 205 542 / 00 bestätigen durch antippen RUECKSETZEN "RÜCKSETZEN" erscheint in der Anzeige den "Dreh-Drück-Knopf" 3 Sekunden lang gedrückt halten RUECKSETZEN "RÜCKSETZEN" OK erscheint als Bestätigung in der Anzeige Wenn Sie alle Veränderungen durch geführt haben tippen Sie kurz auf die Betriebsartenwahltaste um die Einstellungen zu bestätigen und die Grundanzeige aufzurufen. -
Seite 29: Anlageninformationen
Steuerung der Heizung 4 205 542 / 00 Anlageninformationen Informationstaste für Anlagentemperaturen und Heizkreisinformationen links drehen rechts drehen IST-Werte Wärmeerzeuger AUSSEN STARTS Einschaltungen Aussentemperatur (Stufe 1) 0 ST-1 Wärmeerzeuger WAERMEERZEUG BETRIEBSSTD Wärmeerzeuger- Betriebsstunden temperatur (Stufe 1) 0h ST-1 WARMWASSER Warmwassertem- peratur VORLAUF... -
Seite 30: Sonderanzeigen
Steuerung der Heizung 4 205 542 / 00 Sonderanzeigen MO. 16. AUG. ' 04 Eiskristallsymbol: Anlagen-Frostschutz aktiv 14: 0 0 62. 5 Sonnenschirmsymbol: MO. 16. AUG. ' 04 Sommerabschaltung aktiv (Heizung ausgeschaltet, Warmwasser nach Programm) 14: 0 0 62. 5... - Seite 31 4 205 542 / 00...
-
