Inhaltsverzeichnis
Inhaltszusammenfassung für Value VRR12L-R32

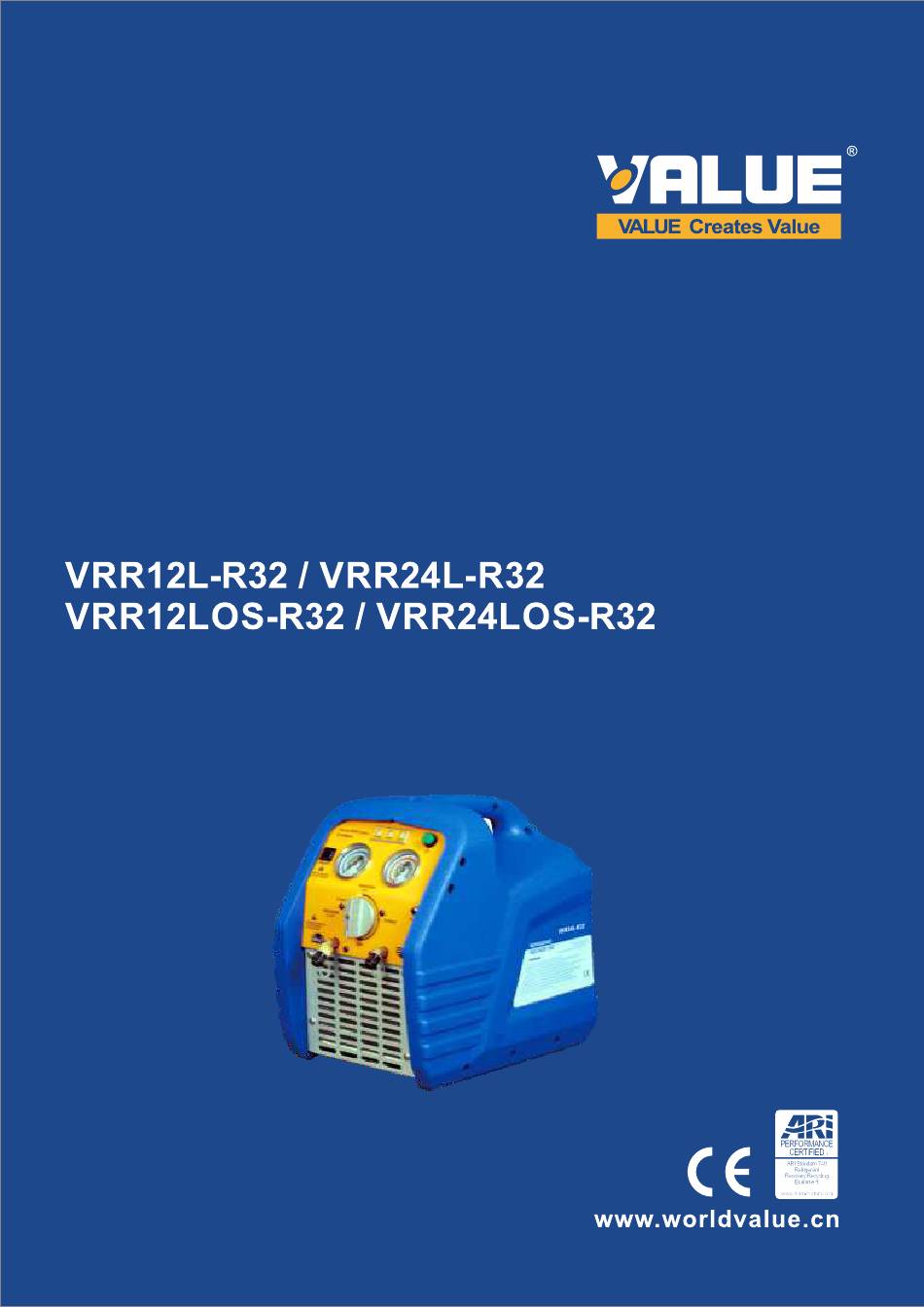

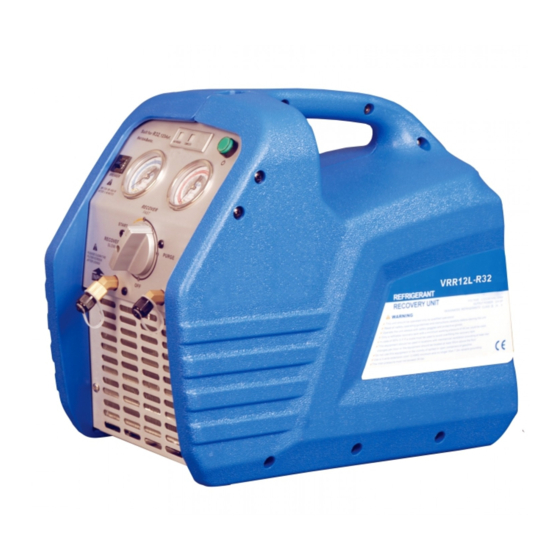

- Seite 1 Absauggerät Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bedienungshinweise Technische Daten Beschreibung der Bedienelemente Explosionszeichnung Elektrisches Schaltschema VRR12-L(OS)-R32 / VRR24L(OS)-R32 Bedienung 1. Entleeren der Leitungen 2. Absaugen 3. Entleeren des Gerätes 4. Push/Pull Fehlerbehebung... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Um Schäden an Personen und Gerät zu vermeiden beachten Sie bitte nachfolgende Sicherheitshinweise: Lesen Sie diese Bedienungsanleitung sorgfältig, folgen sie den Bedien- und Sicherheitshinweisen. Bedienen Sie dieses Gerät nicht, wenn Ihnen die Verwendung und Nutzung nicht völlig klar sind. In diesem Fall lassen Sie sich das Gerät bitte von einer fachkundigen Person erklären. - Seite 4 Achten Sie auf eine den Anforderungen entsprechende Spannungsversorgung des Gerätes (V/Ph/Hz) Benutzen Sie ausschließlich zugelassene Recycling-Kältemittelflaschen mit einem zugelassenen Druck von mindestens 45 bar. Befüllen Sie die Recycling-Flasche mit maximal 80% der maximalen Füllmenge um sicherzustellen, dass in der Flasche ausreichend Volumen für eine Expansion des Kältemittels vorhanden ist.
-
Seite 5: Bedienungshinweise
Bedienungshinweise 1. Mischen Sie in einer Recyclingflasche keine unterschiedlichen Kältemittelmittel. Es können schwere Schäden an der Absaugstation und der zu entleerenden Anlage entstehen. 2. Evakuieren Sie den Kältemittelzylinder bevor Sie mit dem Absaugen des Kältemittels beginnen. 3. Wenn die Einheit nicht in Verwendung ist, muss Sie entleert sein (siehe dazu weiter hinten in dieser Anleitung), Der Schalter muss sich in der Position 0 befinden, alle Ventile müssen schlossen sein und die Schutzkappen aufgeschraubt. - Seite 6 13. Wenn die Absaugstation längere Zeit nicht genutzt wird empfohlen die Station komplett zu evakuieren und mit Stickstoff zu spülen. 14. Verwenden Sie Füllschläuche mit Ventilen um Kältemittelaustritt zu vermeiden. 15. Am Eingangsanschluss der Absaugstation befindet sich ein Aufschraubstutzen mit einem Filtersieb. Ein Reserve-Filtersieb liegt der Absaugstation bei.
-
Seite 7: Technische Daten
Technische Daten Zugelassene Kältemittel Spannungsversorgung Verdichterleistung Drehzahl Max. Stromaufnahme Verdichter Hochdruckschalter Einsatztemperatur o. Ölabs. Abmessungen mit Ölabs. o. Ölabs. Nettogewicht mit Ölabs. Kältemittel Flüssig Push/Pull Kältemittel Flüssig Push/Pull Hinweis Die Föderleistung von gasförmigem Kältemittel ist direkt proportional zum Druck... -
Seite 8: Beschreibung Der Bedienelemente
Bedienelemente Hochdruck Niederdruck 80 % OFP Alarm LED Alarm LED Alarm LED Ein/Aus Schalter Sicherungs- automat Hochdruck- Manometer Ausgangseite Niederdruck- Manometer Eingangsseite Hochdruck- Manometer Ausgangseite Ausgangsanschluss Eingangsanschluss mit Aufschraubstutzen und Filtersieb... -
Seite 9: Explosionszeichnung
Explosionszeichnung Bezeichnung Bezeichnung O.F.P. Kabel Ventilator Front-Panel Ventilatorabdeckung Elektrisches Anschlusskabel Ventilbatterie Grundplatte Kupferleitungssatz 1 Abdeckung E-Anschlusskasten Gehäuse Verdichter Kupferleitungssatz 2 Betriebskondensator Betriebskondensator Ölabscheider Ventilator Elektronik Ölabscheider Elektronischer Starter Ölabscheider Abdeckung Anlaufkondensator Nur bei Modellen mit Ölabscheider... -
Seite 10: Schaltplan
Schaltplan Bezeichnung Bezeichnung Niederdruckschalter Anschlussbuchse 80% O.F.P. Schalter Sicherung Grüne LED Elektronischer Starter Rote LED Verdichtermotor Ein/Aus Schalter Anlaufkondensator Betriebskondensator Verdichter-Betriebs-LED Thermischer Motorschutz Platine Relais Transformator Hochdruckschalter... -
Seite 11: Entleeren Der Leitungen
Bedienungsanleitung 1. Entleeren der Leitungen Niederdruck- Hochdruck- Manometer manometer Offen Offen Ein/Aus abnehmen geschlossen anschließen Flüssigkeitsventil Dampfventil Saugseite geschl. geschl. geschlossen Filtertrockner Fl.seite 80% O.F.P. geschlossen Verbindungskabel Absaugstation Recycling-Zylinder Kälte-/Klimaanlage Monteurhilfe Vorbereitungen 8. Warten Sie bis das Niedrdruckmanometer Stellen Sie die Verbindungen gemäß dem auf -1 bar steht und stellen Sie den oben dargestellten Schema her. -
Seite 12: Absaugen
2. Absaugen Niederdruck- Hochdruck- Manometer manometer Offen Offen Ein/Aus Dampfventil Flüssigkeitsventil geschlossen Saugseite Offen Offen geschlossen Fl.seite Filtertrockner Offen 80% O.F.P. Verbindungskabel Kälte-/Klimaanlage Absaugstation Recycling-Zylinder Monteurhilfe Vorbereitungen schalter abschaltet. Schließen Sie die Führen Sie Schritt 1 „Entleeren der Leitungen” Ventile an der Kälteanlage und folgen Sie aus. -
Seite 13: Entleeren Des Gerätes
3. Entleeren des Gerätes Hinweis Die Absaugstation muss nach jeder Verwendung gemäß dieser Anleitung entleert werden. In der Absaugstation verbleibendes Kältemittel kann zu Schäden führen Niederdruck- Hochdruck- Manometer manometer Offen Offen Dampfventil Ein/Aus Offen Flüssigkeitsventil geschlossen geschlossen Saugseite geschlossen geschlossen Fl.seite Filtertrockner geschlossen... -
Seite 14: Push/Pull
3. Push/Pull Methode Hinweis Bei dieser Methode muss unbedingt eine Füllwaage benutzt werden um Überfüllung der Flasche auszuschließen. Saugseite Ein/Aus Dampfventil Flüssigkeitsventil Offen Offen Offen geschl. geschl. geschl. Stop Fl.seite Füll- Offen waage 80% O.F.P. geschl. Verbindungskabel Filtertrockner Kälte-/Klimaanlage Absaugstation Recycling-Zylinder Monteurhilfe Vorbereitungen... -
Seite 15: Fehlerbehebung
Störungen / Fehlerbehebung Fehler Mögliche Ursache Behebung Ventilator läuft Mechanischer Schaden. 1. Ventilatormotor ersetzen nicht. 2. Werksservice notwendig Bei der Absaugung von flüssigem Kältemittel stellen Sie den Drehknopf auf Position „Start” zurück und starten Externer Druck zu hoch Sie erneut. Verdichter läuft Bei der Absaugung von Kältemitteldampf stellen Sie den nicht.
