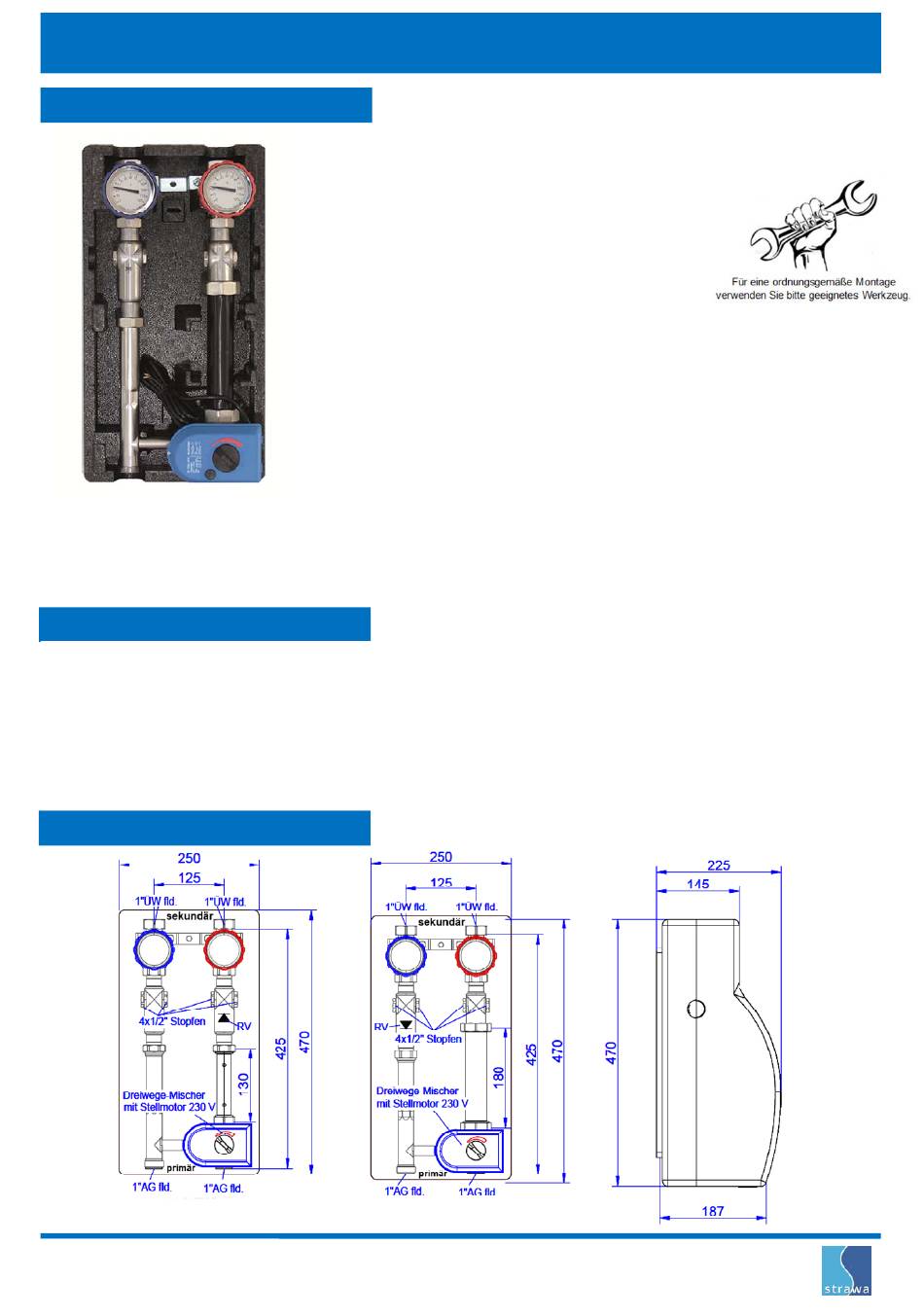

Strawa strawi 125 VA Einbau- / Betriebsanleitung

strawi 125 VA Aufbaugruppe MK
für geregelte Heiz- und Kühlkreise
1. Lieferumfang / Technische Daten
Art.-Nr. 72-417005
!
ACHTUNG
Wartungsarbeiten dürfen nur im
drucklosen Zustand erfolgen.
2. Sicherheitshinweise
Bestimmungsgemäßer Einsatz
Bei der Anwendung muss auf die zulässige Primär-Betriebstemperatur (max. 100°C) und den zulässigen Betriebsdruck (max. 6 bar) geachtet
werden. Rohrleitungen sind vollständig mit Wasser zu füllen, zu spülen und zu entlüften (Heizungswasser gemäß VDI 2035).
Medium
Nicht aggressive Flüssigkeiten (z. B. Wasser und geeignete Wasser-Glykolgemische gemäß VDI 2035). Nicht für Dampf, ölhaltige und aggressive
Medien geeignet.
Einbau
Montage, Erstinbetriebnahme, Reparaturen und Wartung dürfen nur von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallations-
unternehmen) durchgeführt werden. Eine Haftung des Herstellers gemäß den gesetzlichen Bestimmungen ist nur unter Einhaltung der oben
genannten Bedingungen gegeben.
3. Bemaßung
Art.-Nr. 72-317005
Technische Änderungen vorbehalten.
Stand 05/2016
Inhalt:
1 x Aufbaugruppe MK für geregelte Heiz- und Kühlkreise
1 x EPP-Isolierung, gemäß EnEV
1 x Dichtungssatz EPDM (4-fach)
optional mit Umwälzpumpe (inkl. Bedienungsanleitung)
optional mit Stellmotor für Dreiwege-Mischer (Druckverlustdiagramm
siehe Rückseite, inkl. Bedienungsanleitung)
Bedienungsanleitung Aufbaugruppe
Auslegungsdaten:
max. Wärmeleistung 10kW bei ΔT 10K
max. Volumenstrom von 0,86 m³/h
max. Betriebstemperatur 100°C
max. Betriebsdruck 6 bar
technischer Aufbau:
- Vor- & Rücklaufverrohrung aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 25
- Thermometerkugelhähne 0-120°C im Vor- & Rücklauf
- Dreiwege-Mischer mit oder ohne Stellmotor im Vorlauf
- Rückflussverhinderer im VL über der Pumpe (MK 0 - 130) bzw. im RL (MK 0 - 180)
- MK - WMZ mit WMZ-Distanzrohr 3/4" AG, L 110mm, für Einbau Wärmezähler bis Qn 1,5 oder
WMZ-Distanzrohr 1" AG, L 130mm, für Einbau Wärmezähler bis Qn 2,5
für den Fühlereinbau sind Anschlüsse (1/2" IG) unter den Thermometerkugelhähnen vorgesehen
- mit Pumpendistanzstück 130 mm, 1" AG flachdichtend, bei MK - 130 oder
- mit Pumpendistanzstück 180 mm, 1 1/2" AG flachdichtend, bei MK - 180 oder
- Umwälzpumpen Fabrikat Grundfos oder Lowara (siehe 4. Artikelübersicht)
- Befestigung bauseits - über Verdrehsicherung - an Wand möglich
Anschlüsse:
Stutzenabstand 125 mm; Vorlauf werkseitig rechts angeordnet
primär: VL & RL mit 1" AG flachdichtend (passend für strawi 125 VA Kesselverteiler)
sekundär: VL & RL mit 1" Überwurfmutter flachdichtend
modularer Aufbau mit strawi 125 VA Kesselverteiler und Zubehör
