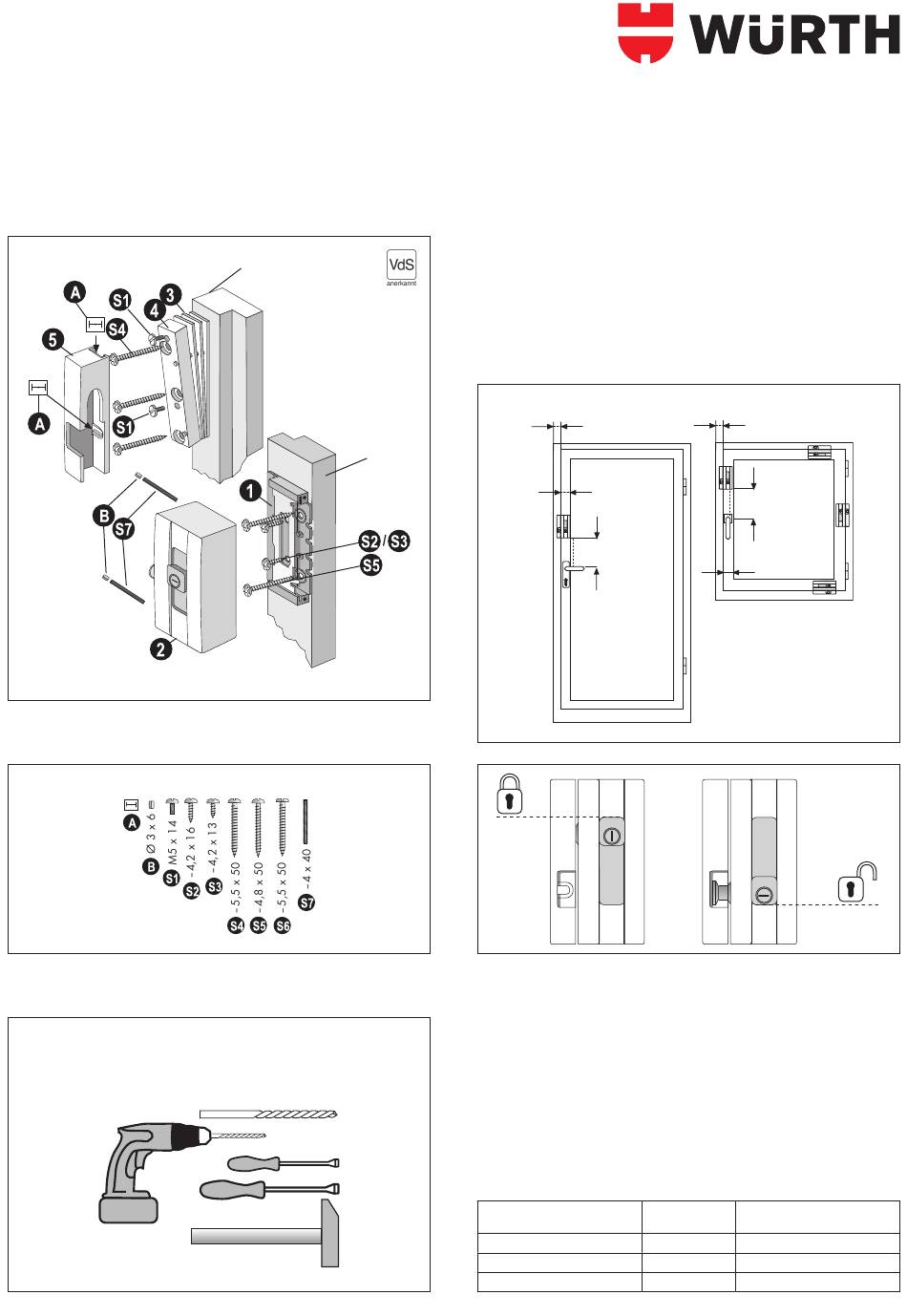

Montageanleitung Block-safe B1
Montageset
2x 2x 2x 2x 2x 3x 2x 2x 2x
Bohrer
Holz, 2,5 mm / 3,5 mm / 4,0 mm
Alu, Stahl, Kunststoff / Alu, 3,5 mm / 4,0 mm / 4,5 mm
Rahmen
Flügel
Einsatzbereich
Nach innen öffnende Fenster und Türen aus Holz, Aluminium, Stahl oder
Kunststoff.
Montagepositionen
min. 22 mm
min 50 mm
min. 140 mm
Nützliche Tipps
1. Bei größeren Elementen mehrere Block safe montieren; dabei ein Block-
safe am oberen oder unteren Rahmen möglichst nah an der Bandseite
montieren (vor Montage Platzverhältnisse prüfen!).
2. Bei Kunststoff- Elementen ggf. bei Alu- und Holz elementen Sicherungs-
element „Typ A" verwenden.
3. Fenster/Türen nicht durchbohren; ggf. Schrauben kürzen.
4. Beschlagteile, Dichtungen oder Scheiben nicht beschädigen.
Bohrertabelle
Schrauben
Holz
Ø mm
S2/S3 – 4,2 mm
2,5
S5
– 4,8 mm
3,5
S4/S6 – 5,5 mm
4,0
min. 22 mm
min. 140 mm
min. 22 mm
Bei linksanschlagenden
Türen/Fenstern ent sprechend
„spiegel bildlich" montieren.
Alu, Stahl, Kunststoff
Ø mm
3,5
4,0
4,5
Inhaltszusammenfassung für Würth Block-safe B1
- Seite 1 Montageanleitung Block-safe B1 Einsatzbereich Rahmen Nach innen öffnende Fenster und Türen aus Holz, Aluminium, Stahl oder Kunststoff. Montagepositionen min. 22 mm min. 22 mm Flügel min 50 mm min. 140 mm min. 140 mm min. 22 mm Bei linksanschlagenden Türen/Fenstern ent sprechend „spiegel bildlich“...
- Seite 2 Montageanleitung (Nur zur Befestigung der Schablone) Je nach Falzhöhe a S2 oder S3 verwenden. 55 mm Vorbohren mit der Bohrschablone; Nachbohren gemäß Bohrertabelle; Montage mit 4: weiße Fläche/Montage ohne 4: schraffierte Flächen. Empfehlung 5a. 1 Sicherungs element „Typ A“ Montage der Falzhöhe größer als 12 mm (bei Falzhöhe kleiner als 12 mm mit 5b...
