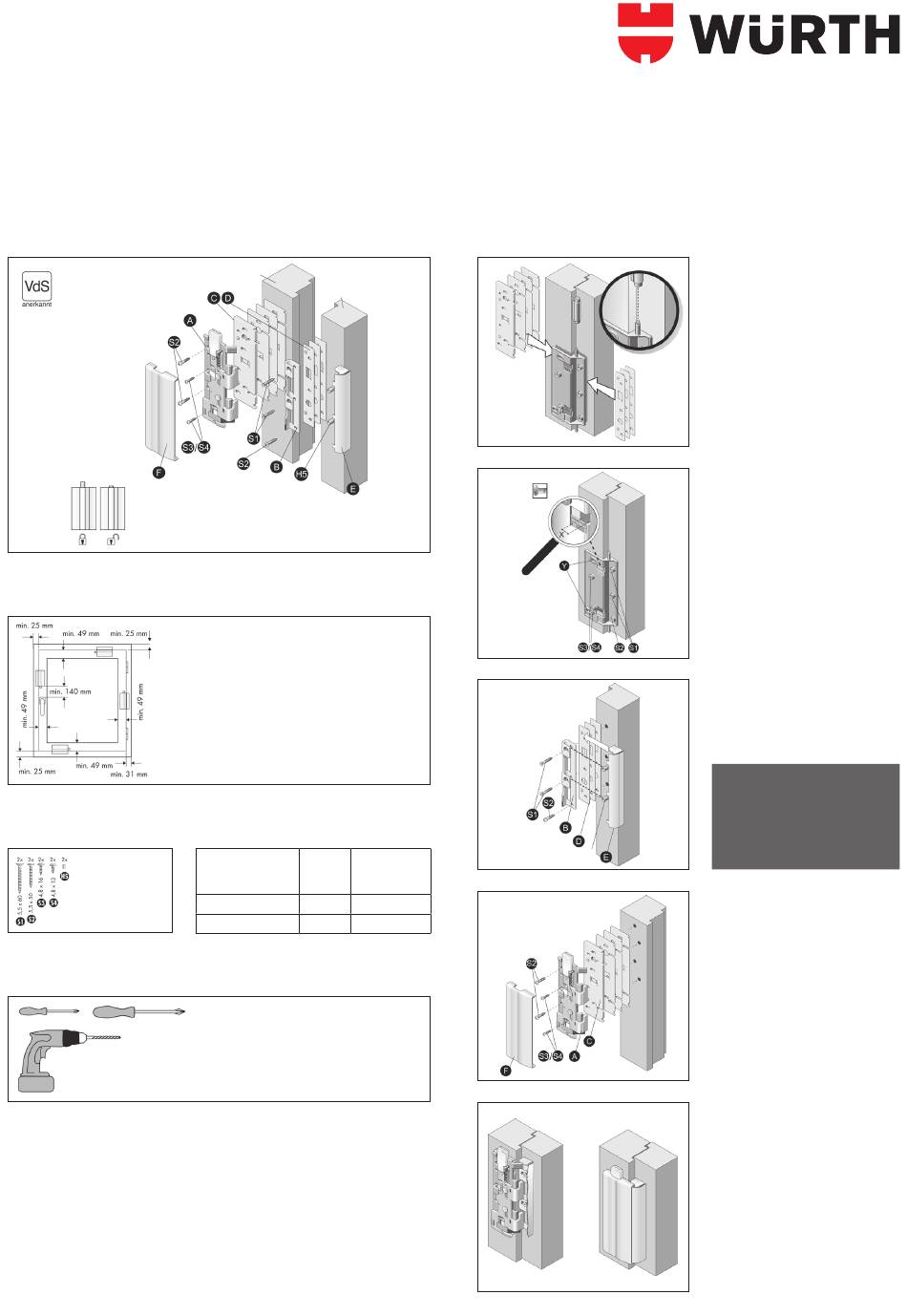

Würth Winsafe WX4 Montageanleitung

Montageanleitung Winsafe WX4
Übersicht
Unterlegplatten
Schlosselement
Abdeckkappe
Schließzustände
Montageposition
Montageset
2x S1 5,5 x 60
3x S2 5,5 x 50
2x S3 4,8 x 16
2x S4 4,8 x 13
2x HS
Werkzeug
Bohrer:
Holz: Ø 3,5 mm / Ø 4 mm.
Alu, Stahl, Kunststoff: Ø 4 mm/ Ø 4,5 mm.
Sicherheitselement „Typ A": Ø 13 mm / Ø 10 mm
HSS- und Steinbohrer
Tipps
1. Bei größeren Elementen mehrere WinSafe WX4 montieren, ggf. an
allen vier Seiten.
2. Als zusätzliche Sicherungsmaßnahmen bei Kunststoff-Elementen und
ggf. bei Alu- und Holzelementen empfielt sich die Verwendung des
Sicherheitselement „Typ A".
3. Fenster/Türen nicht durchbohren; ggf. Schrauben kürzen.
4. Beschlagteile, Dichtungen oder Scheiben nicht beschädigen.
Wichtiger Hinweis: Bitte vor der Montage aufmerksam lesen.
Flügel
Rahmen
Schlossanker
Distanz-
Hülsen
Distanz-
klappe
Für nach innen öffnende Fenster aus Holz,
Aluminium, Stahl oder Kunststoff. Einsetzbar
an allen vier Fensterseiten!
Bohrertabelle
Schrauben Holz
Ø mm
S1/S2 – 5,5 mm 4,0
S3/S4 – 4,8 mm 3,5
Kreuzschlitz-Dreher
Montage auf der Bandseite
1.
2.
Maß X
3.
Kunststoff,
Alu, Stahl
Ø mm
4.
4,5
4,0
1. Bohrschablone mit Hilfe der
Justierspitze auf Achsenmitte
des Fensterscharniers aus-
richten: Dazu Bohrschablone
passend mit C bzw. D unter-
legen und seitlich verschieben.
Hiermit wird gleichzeitig
die benötigte Anzahl der
Unterleg-Platten, die im späte-
ren Montage verlauf montiert
werden, ermittelt. Anzahl
merken!
2. Maß X ablesen. Bohrscha-
blone an Montage stelle
schieben und auf Maß X zur
Flügelkante ausrichten. Ggf.
Bohrs chablone bei Y zur
präzisen Bohrvorlage mit 2 x
S3 oder 2 x S4 fixieren oder
mit Tesafilm, etc. ankleben.
Anschraub löcher S2, S3/
S4 und S1 mit Ø 3,5 mm
verbohren. Bohrschablone
entfernen. Nachbohren
gemäß Bohrtabelle.
3. E ggf. mit der ermittelten
Anzahl D unterlegen und mit
B und S5 anschrauben.
Empfehlung:
Bei Kunststoff- Elementen oder
ggf. bei Alu- und Weichholz-
elementen das Sicherheits-
element „Typ A" verwenden.
4. A mit der ermittelten Anzahl
C unterlegen und anschrau-
ben. Je nach Falzmaß 2 x
S3 oder 2 x S4 verwenden.
Funktion testen: Fenster öffnen
und Verriegelungsautomatik
testen; ggf. A seitlich justieren
oder Höhe durch Unterplatten
justieren. Anschraublöcher für
S2 gem. Bohrtabelle bohren.
A mit S2 verschrauben.
F aufklipsen.
WX4
fertig montiert
