Inhaltszusammenfassung für Cointra SUPREME E TS

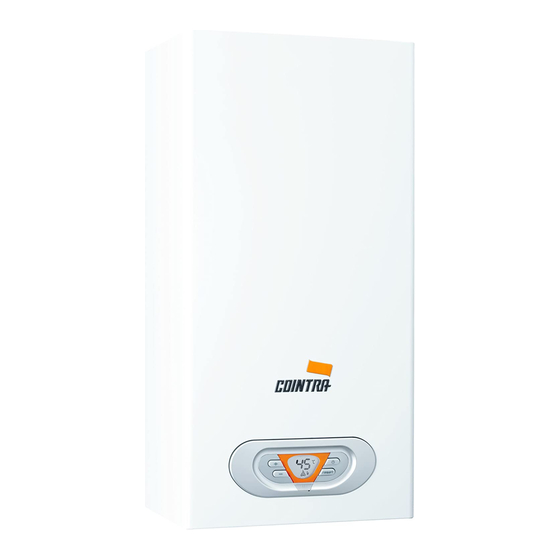

- Seite 1 SUPREME E TS DE- ANLEITUNG FÜR DIE BEDIENUNG, INSTALLATION UND WARTUNG...
-
Seite 2: Allgemeine Hinweise
2. BEDIENUNGSANLEITUNG 2.1 Produktbeschreibung SUPREME E TS ist ein hochleistungsfähiger Durchlauferhitzer für die Bereitung von Warmwasser, der mit Erd- oder Propangas betrieben werden kann und über einen atmosphärischen Brenner mit elektrischem Zünder, dichter Kammer mit verstärkter Lüftung sowie einem Kontrollsystem mit Mikroprozessor verfügt. Er sollte im Inneren oder teilweise geschützten (gemäß der Önorm EN 297/A6) Außenbereichen mit Temperaturen von maximal -5 ºC (-15º... -
Seite 3: Installation
SUPREME E TS Ein- und Ausschalten des Geräts Drücken Sie den Knopf ein/aus (7 - Abb. 1) eine Sekunde lang. Abb. 2 - Ausschalten Wenn sich das Gerät ausschaltet, bleibt die elektronische Karte angeschlossen. Die Bereitung von Heißwasser wird deaktiviert. Das Antivereisungssystem bleibt betriebsbereit. - Seite 4 SUPREME E TS 3.4 Gasanschluss Der Gaseingang ist an den entsprechenden Anschluss (siehe Abbildung auf dem Titelbild) gemäß den geltenden Vorschriften, mit einem starren Metallrohr oder einem biegsamen Wandrohr anschließen, wobei ein Sperrschieber zwischen der Installation und dem Erhitzer angebracht werden sollte. Alle Gasanschlüsse sind auf Dichtheit hin zuprüfen.
- Seite 5 SUPREME E TS Abb. 6 - Anfängliche Zubehörteile für die koaxialen Rohre Tabelle. 2 - Diaphragmas für die koaxialen Rohre Koaxial 60/100 Koaxial 80/125 Maximal zulässige Länge 10 m Reduktionsfaktor des Knies von 90º 0,5 m Reduktionsfaktor des Knies von 45º...
- Seite 6 SUPREME E TS Um die getrennten Leitungen anzuschließen, ist das folgende Anfangszubehör im Gerät zu installieren. Abb. 8 - Anfangszubehör für die getrennten Leitungen Code 010031X0 / 4740 Vor der Installation ist das zu verwendende Diaphragma zu überprüfen und mit einer einfachen Formel zu berechnen, ob es die maximal zugelassene Länge nicht überschreitet.
-
Seite 7: Service Und Wartung
Alle Arbeiten in Verbindung mit der Einstellung, Inbetriebnahme und regelmäßigen Kontrolle, die nachfolgend beschrieben werden, müssen durch autorisiertes Fachpersonal ausgeführt werden. COINTRA übernimmt keine Haftung für Material- oder Personenschäden, die aufgrund der Manipulation des Geräts durch Personen entstehen, die dazu nicht ordnungsgemäß autorisiert sind. - Seite 8 SUPREME E TS • Schalten Sie den Manometer ab. A - Vorgeschaltete Druckentnahme A - Nachgeschaltete Druckentnahme I - Elektrischer Anschluss des Gasventils R - Gasausgang R - Gaseingang Abb. 11 - Anschluss des Gasventils TYPE SGV100 Max. Pi 65 mbar 24 Vcc - Klasse B+A Abb.
- Seite 9 SUPREME E TS 4.4 Behebung von Problemen Diagnose Der Erhitzer ist mit einem fortschrittlichen Selbstdiagnosesystem ausgestattet. Falls bei dem Gerät Fehler oder Unregelmäßigkeiten auftreten, blinkt das Display mit dem Symbol der Anomalie und es wird der entsprechende Code angezeigt. Einige Anomalien, die mit dem Buchstaben"A", gekennzeichnet sind, verursachen permanente Blockierungen. Um den Betrieb wieder herzustellen, muss nur die RESET-Taste (6 - Abb.
-
Seite 10: Merkmale Und Technische Daten
SUPREME E TS 5. MERKMALE UND TECHNISCHE DATEN Tabelle. 7 - Zeichenerklärung der Abbildungen Kap. 5 Abgedichtete Kammer Rauchabschneider Gaseingang Rauchausgangsabschneider Wasserausgang Strömungswächter Wassereingang Gasventil 16 Ventilator Thermostat mit Frostschutzsatz (nicht geliefert) 19 Verbrennungskammer Elektrode zur Erkennung und zum 20 Brennergruppe... - Seite 11 SUPREME E TS 5.4 Stromlaufbahn Abb. 14 - Hydraulikkreislauf 5.3 Tabelle der technischen Daten Angabe SUPREME 11 E SUPREME 14 E SUPREME 17 E Einheit Maximale Wärmekapazität 21,7 26,9 32,9 Minimale Wärmekapazität 10,3 12,6 Maximale thermische Leistung 19,2 23,9 29,2...
- Seite 12 SUPREME E TS 5.4 Stromlaufbahn Abb. 15 - Stromkreislauf Code 3541A271 - 04/2011 (Rev. 00)
