Inhaltszusammenfassung für TELEFONICA O2 HomeSpot 5G

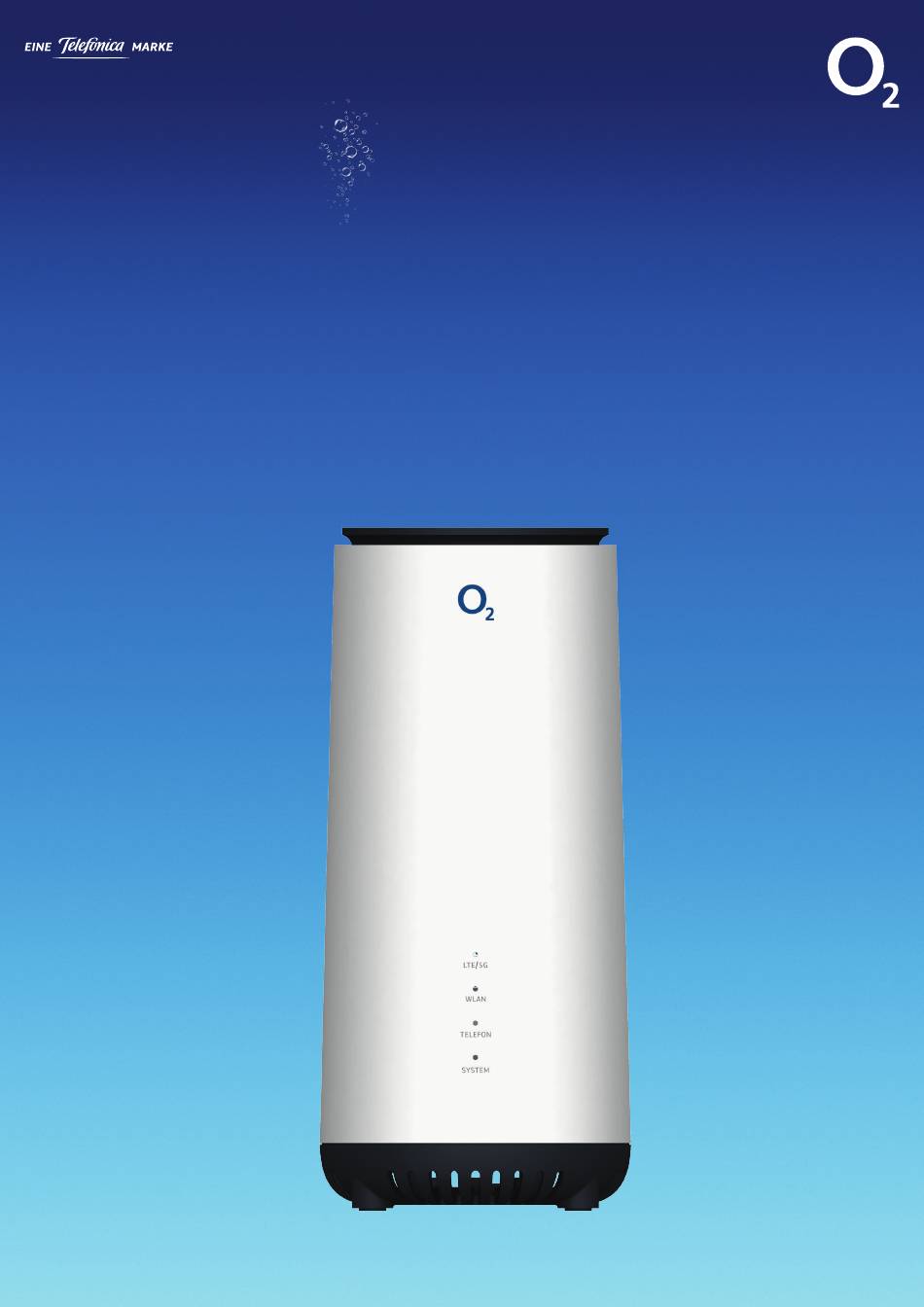

- Seite 1 Einrichten und Highspeed-Surfen Ihr Handbuch zum œ HomeSpot 5G Telefónica Germany GmbH & Co. OHG, Georg-Brauchle-Ring 50, 80992 München...
-
Seite 2: Alles Drin - Ihr ΠHomespot 5G
Herzlich willkommen bei œ Mit Ihrem neuen 5G-Router von œ kommen Sie jetzt besonders schnell ins Internet. Die wichtigsten Informationen für einen reibungslosen Start und zur Installation finden Sie auf den folgenden Seiten. Alles drin – Ihr œ HomeSpot 5G •... -
Seite 3: Inhaltsverzeichnis
Ihr Inhaltsverzeichnis: einfach und übersichtlich 1 LIEFERUMFANG Seite 4 2 GERÄTEANSICHT Seite 5 2.1 Frontseite – LEDs und Betriebszustände Seite 5 2.2 Rückseite – Tasten und Anschlüsse Seite 6 2.3 Unterseite – SIM-Karten-Slot und Gerätelabel Seite 7 3 INBETRIEBNAHME DES œ HOMESPOT 5G Seite 8 3.1 SIM-Karte aktivieren und einsetzen Seite 8... -
Seite 4: Lieferumfang
Im Online-Logistik-Center auf zur Verfügung gestellt wird. Eine Kopie des Lizenztextes finden Sie im Internet unter http://www.askey.com/germany_o2. Sie können https://logistik.telefonica.de/o2 von uns innerhalb von 3 Jahren ab Inverkehrbringen dieses Produkts eine vollständige maschinenlesbare Kopie des Quelltextes erhalten, Informationen zur Rücksendun indem Sie uns unter askey-gpl-o2-homespot-5G@askey.com kontaktieren. -
Seite 5: Geräteansicht

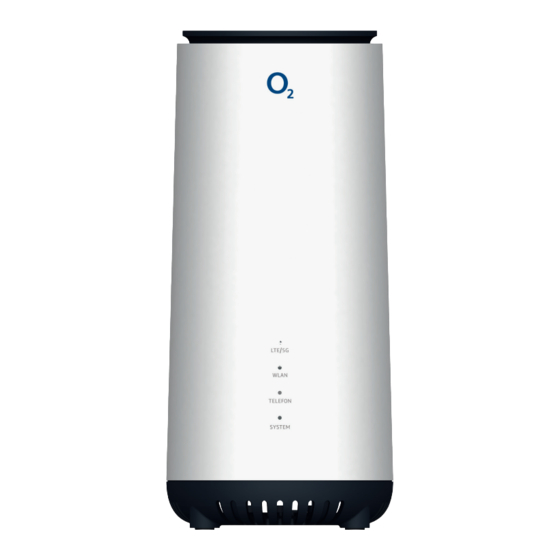

2 GERÄTEANSICHT 2.1 Frontseite – LEDs und Betriebszustände An der Frontseite befinden sich vier LEDs. o2.spot 32e6d363 WLAN-Name WLAN-Name WLAN-Name WLAN-Name o2-WLAN-XXXX WLAN-Passwort WLAN-Passwort WLAN-Passwort WLAN-Passwort dKNp2xCHPiC4utm VERHALTEN BETRIEBSZUSTAND LEDLED LEDLED LEDLED Grün blinkend Verbindungsaufbau 5G Orange blinkend Verbindungsaufbau LTE Durchgehend grün Verbunden mit 5G-Mobilfunknetzwerk LTE/5G... -
Seite 6: Rückseite - Tasten Und Anschlüsse
2 GERÄTEANSICHT 2.2 Rückseite – Tasten und Anschlüsse Auf der Geräterückseite befinden sich die Anschlüsse, die Tasten und das Etikett mit den Zugangsdaten für die Bedienoberfläche und WLAN. o2.spot 32e6d363 WLAN-Name WLAN-Name WLAN-Name WLAN-Name o2-WLAN-XXXX WLAN-Passwort WLAN-Passwort WLAN-Passwort WLAN-Passwort dKNp2xCHPiC4utm o2.spot 32e6d363 WLAN-Name... -
Seite 7: Unterseite - Sim-Karten-Slot Und Gerätelabel
2 GERÄTEANSICHT 2.3 Unterseite – SIM-Karten-Slot und Gerätelabel An der Unterseite befindet sich der Produktaufkleber mit Angaben zu Hersteller, Modell, Seriennummer, IMEI, CE etc. Unter der gummierten Abdeckung befindet sich der SIM-Karten-Slot für das Nano-SIM-Format. Made in Taiwan 4406013345 Netzteil : 12V HomeSpot 5G RTL6310VW-D112-RoHS 0320... -
Seite 8: Inbetriebnahme Des ΠHomespot 5G
3 INBETRIEBNAHME DES œ HOMESPOT 5G 3.1 SIM-Karte aktivieren und einsetzen • Sofern noch nicht geschehen, schalten Sie zunächst Ihre neue SIM-Karte frei. Die notwendigen Schritte entnehmen Sie dem Schreiben, mit dem Sie Ihre œ SIM-Karte erhalten haben. • Nehmen Sie die Triple-SIM und drücken vorsichtig die beiden äußeren (vorgestanzten) Rahmen heraus, und Sie erhalten die Maße einer Nano-SIM. -
Seite 9: Stromversorgung Herstellen Und Gerät Einschalten
3 INBETRIEBNAHME DES œ HOMESPOT 5G 3.2 Stromversorgung herstellen und Gerät einschalten • Verbinden Sie das mitgelieferte Netzkabel mit dem Netzsteckeranschluss (POWER) des œ HomeSpot 5G und schließen Sie das Netzteil an eine 230-V-Steckdose an. • Schalten Sie Ihren œ HomeSpot 5G durch Betätigen des ON-/OFF-Schalters ein. Im eingeschalteten Zustand leuchtet eine kreisförmige blaue LED um den Schalter. -
Seite 10: Verbindung Zu Einem Endgerät Herstellen
100% 3 INBETRIEBNAHME DES œ HOMESPOT 5G 機種: RTL6310VW-D112-DE-RoHS_O2_Housing2_600dpi 日期: 20200506 3.3 Verbindung zu einem Endgerät herstellen 3.3.1 Automatische WLAN-Einrichtung per WPS WPS (Wi-Fi Protected Setup) ermöglicht Ihnen das einfache und schnelle Verbinden neuer WLAN-Geräte mit Ihrem œ HomeSpot 5G. Dazu müssen die zu verbindenden Endgeräte die WPS-Funktion unterstützen. Bitte überprüfen Sie in der Bedienungsanleitung des entsprechenden Geräts, ob WPS unterstützt wird. -
Seite 11: Homespot 5G Konfigurieren
3 INBETRIEBNAHME DES œ HOMESPOT 5G 3.4 œ HomeSpot 5G konfigurieren • Öffnen Sie nun über das mit dem œ HomeSpot 5G verbundene Endgerät einen Internetbrowser und geben Sie die Adresse o2.spot oder 192.168.1.1 ein. Sie landen auf der Anmeldeseite Ihres œ HomeSpot 5G: 100% 機種: RTL6310VW-D112-DE-RoHS_O2_Housing2_600dpi 日期: 20200506... -
Seite 12: Internetverbindung Herstellen
3 INBETRIEBNAHME DES œ HOMESPOT 5G • Nach erfolgreicher Anmeldung wird Ihnen folgende Übersichtsseite angezeigt: 3.5 Internetverbindung herstellen Um eine Internetverbindung mit Ihrem œ HomeSpot 5G herzustellen, müssen Sie zuerst Ihre SIM-Karte entsperren. Dazu klicken Sie im linken Menü auf Netzwerk -> LTE/5G. Es erscheint folgendes Fenster: •... - Seite 13 3 INBETRIEBNAHME DES œ HOMESPOT 5G WICHTIGER HINWEIS: Bitte beachten Sie, dass im Mobilfunknetz standardmäßig private IP-Adressen zugewiesen werden und der Datenverkehr Internet-NAT verwendet. Möglicherweise funktionieren manche Datenverbindungen (z. B. eingehende Remote-Desktop-Verbindungen oder Online-Spiele über Spielekonsolen) daher nur eingeschränkt. Navigieren Sie wieder zur Hauptseite, indem Sie im linken Menü „Übersicht“ anklicken. Ihr Internet-Status wird mit einem lachenden Smiley angezeigt: An den Front-LEDs wird die erfolgreiche Internetverbindung wie folgt angezeigt: LTE/5G:...
- Seite 14 3 INBETRIEBNAHME DES œ HOMESPOT 5G HINWEIS: Durch einen kurzen Druck auf die „WPS-Taste“ auf der Rückseite wird Ihnen vorne an den LEDs die aktuelle Signalqualität Ihrer Mobilfunkverbindung angezeigt: SYSTEM TELEFON WLAN LTE/5G LEDLED LEDLED LEDLED LEDLED LEDLED grün grün grün grün Starke Verbindung...
-
Seite 15: Menü Und Einstellungen Des Œ Homespot 5G
4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOT 5G 4.1 Netzwerk Netzwerkübersicht Grafische Übersicht Status Aktuelle Statusübersicht für: • IPv4 • IPv6 • LTE/5G • LAN • WLAN 2.4 GHz • WLAN 5 GHz • Systeminformationen Datennutzung Aktuelle Übersicht Ihres Datenverbrauchs: •... - Seite 16 4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOT 5G HINWEIS: Um den DDNS-Dienst nutzen zu können, benötigen Sie ein Benutzerkonto bei einem der folgenden Anbieter: https://account.dyn.com/entrance/ https://www.noip.com/sign-up LTE/5G Einstellmöglichkeiten für LTE/5G • Mobilfunkeinstellungen • Interneteinstellungen • SIM-Verwaltung Einstellungsoptionen für LAN: • IP-Einstellungen •...
-
Seite 17: Sicherheit
4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOT 5G 4.2 Sicherheit Firewall IPv4 Einstellungsoptionen für die IPv4-Firewall: • Allgemeine Einstellungen • Filtereinstellungen Firewall IPv6 Einstellungsoptionen für die IPv6-Firewall: • Allgemeine Einstellungen • Filtereinstellungen Zugangskontrolle 4.3 Diagnose... -
Seite 18: Systemeinstellungen
4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOT 5G Diagnosetools Hier haben Sie die Möglichkeit, mit den Analysetools Ping, Ping6, Traceroute und nslookup die Erreichbarkeit von Servern und Computern zu überprüfen bzw. die Diagnose von Netzwerkproblemen und Analyse von Netzstrukturen durchzuführen. 4.4 Systemeinstellungen Passwort Hier können Sie das Gerätepasswort ändern. -
Seite 19: Nat
4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOT 5G Systemprotokoll Hier können Sie das Systemprotokoll einsehen. 4.5 NAT Hier können Sie einen lokalen Computer oder eine IP-Adresse (Host) als DMZ (Demilitarized Zone) konfigurieren. HINWEIS: Ein DMZ-Host wird nicht durch die Firewall geschützt und ist somit leicht angreifbar. Wenn Sie einen DMZ-Host konfigurieren, müssen Sie das Sicherheitsrisiko berücksichtigen und sich gegebenenfalls selbst vor Attacken schützen. -
Seite 20: Sms
4 MENÜ UND EINSTELLUNGEN DES œ HOMESPOT 5G 4.6 SMS Hier können Sie neue SMS-Nachrichten verfassen und empfangene, versendete oder als Entwürfe abgespeicherte SMS-Nachrichten einsehen. HINWEIS: Der SMS-Versand ist abhängig von Ihrem gebuchten Tarif. Bitte überprüfen Sie in Ihren Vertragsdetails, ob der SMS-Versand in Ihrem Tarif unterstützt wird bzw. -
Seite 21: Technische Daten
5 TECHNISCHE DATEN Chipsatz • Modem-Chip: SDX55 • WLAN-Chip: IPQ8072A Mobilfunk • 5G NR Sub-6-GHz – unterstützte Bänder: n1, n3, n7, n8, n41, n77, n78, n79 • LTE Cat 20 – unterstützte Bänder: B1, B3, B5, B7, B8, B20, B28, B41, B42 WLAN •... -
Seite 22: Sicherheitshinweise
6 SICHERHEITSHINWEISE WARNUNG: Elektrische Spannung an Netzanschluss und Netzwerkkabeln ist gefährlich! Die Nichtbeachtung der Sicherheitshinweise kann zu gefährlichen Situationen führen, die nicht nur hohen Sachschaden, sondern auch schwerste Verletzungen oder den Tod zur Folge haben können. Das Gerät darf nicht geöffnet werden. Der Betrieb ist nur für trockene Räume innerhalb von Gebäuden vorgesehen.
