Seite 1: Inhaltsverzeichnis

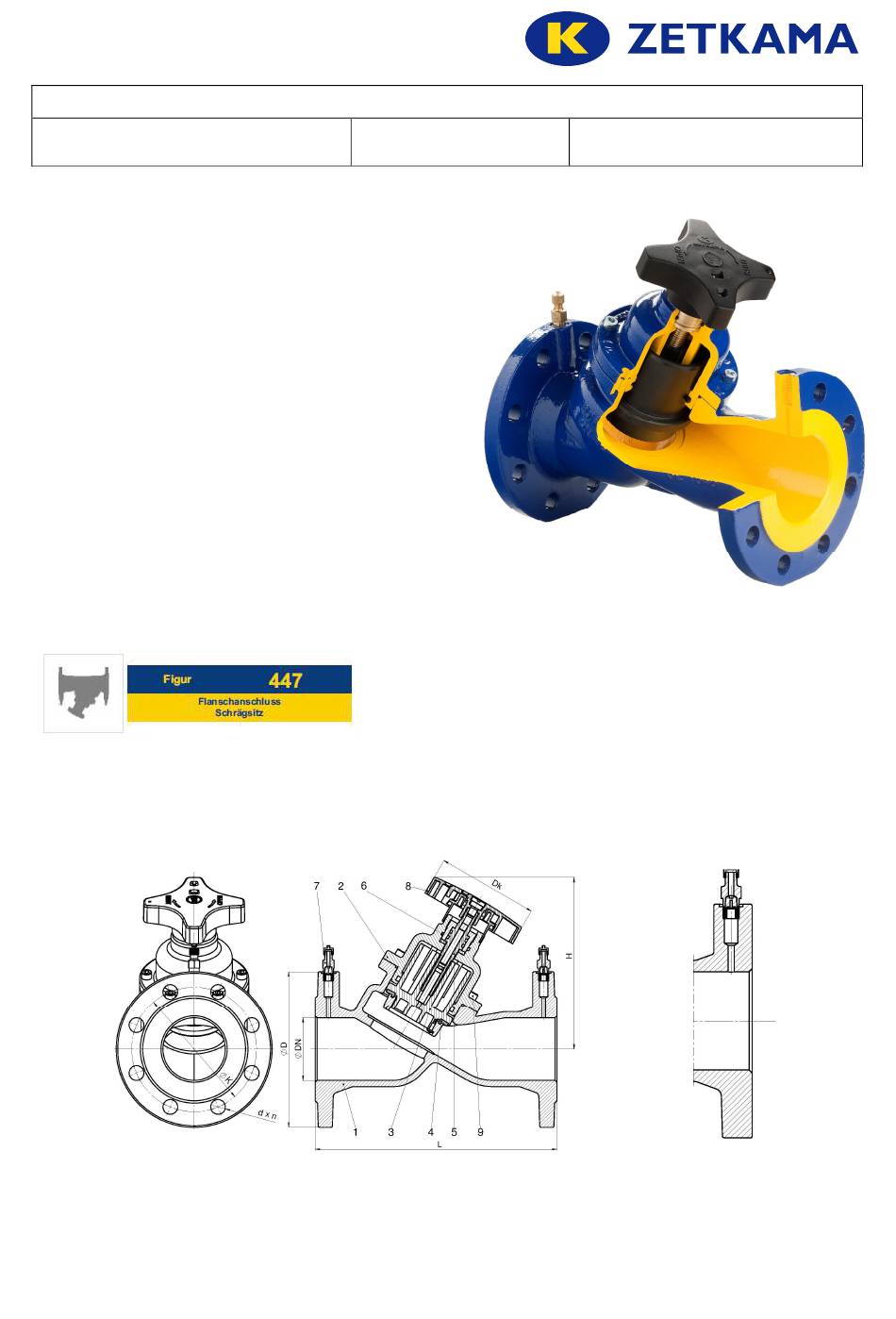

13. Garantiebedingungen PRODUKTBESCHREIBUNG Bei den Strangregulierventilen Fig. 447 handelt es sich um Ventile mit Kegel und Flanschverbindung in Schrägsitzausführung mit Riefenanschlüssen für Victaulic-Verbindungen. Sie dienen zur Regulierung des Durchflussvolumens. Das Medium fließt entsprechend der Fließrichtung, die auf dem Ventilgehäuse markiert ist.
Seite 2: Anforderungen An Das Bedienpersonal
8.8 A2A Max. Temperatur 120°C Bei den Strangregulierventilen Fig. 447 handelt es sich um Ventile mit Kegel und Flanschverbindung in Schrägsitzausführung. Sie dienen zur Regulierung des Durchflussvolumens. Das Medium fließt entsprechend der Fließrichtung, die auf dem Ventilgehäuse markiert ist. Die von ZETKAMA hergestellte Armatur, darunter Strangregulierventile, besitzen eine feste Kennzeichnung nach PN- EN19.
Seite 3: Transport Und Lagerung
Fall von aggressiven oder abrasiven Medien, sollte der Bediener vor Abgabe der Bestellung mit dem Hersteller Rücksprache halten. In den Ventilen wurde eine Korrosionszugabe von c2 = 1 mm angenommen. Der Betriebsdruck ist an die maximale Temperatur des Mediums entsprechend nachstehender Tabelle anzupassen. Strangregulierventil Fig. 447 Temperatur [º C] Werkstoff -10 bis 120...
Seite 4: Montage
Schutz vor Überschreitung der zulässigen Druck- und Temperaturgrenzwerte: In den Fällen, in denen unter nach vernünftigem Ermessen vorhersehbaren Bedingungen die zulässigen Grenzen überschritten werden könnten, sind die Druckgeräte mit geeigneten Schutzvorrichtungen auszustatten bzw. für eine entsprechende Ausstattung vorzubereiten, sofern die Geräte nicht als Teil einer Baugruppe durch andere Schutzvorrichtungen geschützt werden.
Seite 5: Bedienung
Zeitabständen geprüft werden. Die Häufigkeit der Prüfungen legt der Bediener fest. WARTUNG UND INSTANDHALTUNG Vorausgesetzt, dass sie bestimmungsgemäß eingesetzt werden, sind Strangregulierventile Fig. 447 wartungsfrei. Vor Aufnahme irgendwelcher Wartungsarbeiten ist sicherzustellen, dass der Zufluss des Mediums zu der Rohrleitung abgesperrt, der Druck auf Umgebungsdruckniveau herabgesetzt, das Medium abgelassen und die Anlage abgekühlt wurde.
Seite 6: Einstellung Des Ventils
Vor erneuter Montage der Ventile an der Rohrleitung muss die Ventilfunktion geprüft und eine Dichtheitsprüfung aller Verbindungen durchgeführt werden. Die Dichtheitsprüfung ist mit Wasser mit einem Druck von 1,5 x Nenndruck des Ventils durchzuführen. EINSTELLUNG DES VENTILS Fig. 447 DN 40-50 Öffnungsgrad kann am Handrad oder seinem Seitenteil abgelesen werden...
Seite 7 anschrauben. 4. Den Handgriff in die Position 2.3. drehen. Blockierungseinstellungen Um die Änderung der Einstellung zu verhüten, kann eine Einstellung des Ventils für DN65-400 Der Öffnungsgrad des Ventils kann am Handrad abgelesen werden. Volle Drehungen Zehnteldrehungen Blende Inbusschlüssel Die Zahl der Drehungen zwischen einer vollen Schließung und einer vollen Öffnung beträgt: 8 –...
Seite 8: Messgerät T650
Betriebssystem Android 7.0 und höher oder mit iOS notwendig. In den Apps sind die Charakteristiken für alle Regulierventile von ZETKAMA gespeichert und sie erlauben darüber hinaus die Erfassung von Daten. Das Messgerät ermöglicht die Vermessung des Druckabfalls und eine direkte Erfassung der Durchflussvolumen. Mehr Informationen entnehmen Sie bitte der Bedienungsanleitung des Gerätherstellers.
Seite 9: Ursachen Von Betriebsstörungen Und Ihre Behebung
Ventile sind aus verwertbaren Stoffen gebaut und müssen an geeigneten Recyclingpunkten entsorgt werden. 13. GARANTIEBEDINGUNGEN ZETKAMA erteilt eine Qualitätsgarantie auf ihre Produkte und sichert ihre korrekte Funktion unter der Voraussetzung, dass ihre Montage entsprechend der Bedieneranleitung erfolgte und sie in Übereinstimmung mit den technischen...
Seite 10 Garantieansprüche verfallen im Fall der Montage von Fremdteilen sowie bei Konstruktionsveränderungen, die seitens des Betreibers unternommen wurden, und bestehen nicht auf gewöhnlichen Verschleiß. Versteckte Mängel am Produkt sind ZETKAMA vom Betreiber unmittelbar nach ihrer Feststellung anzuzeigen. Eine Mängelanzeige bedarf der Schriftform.
