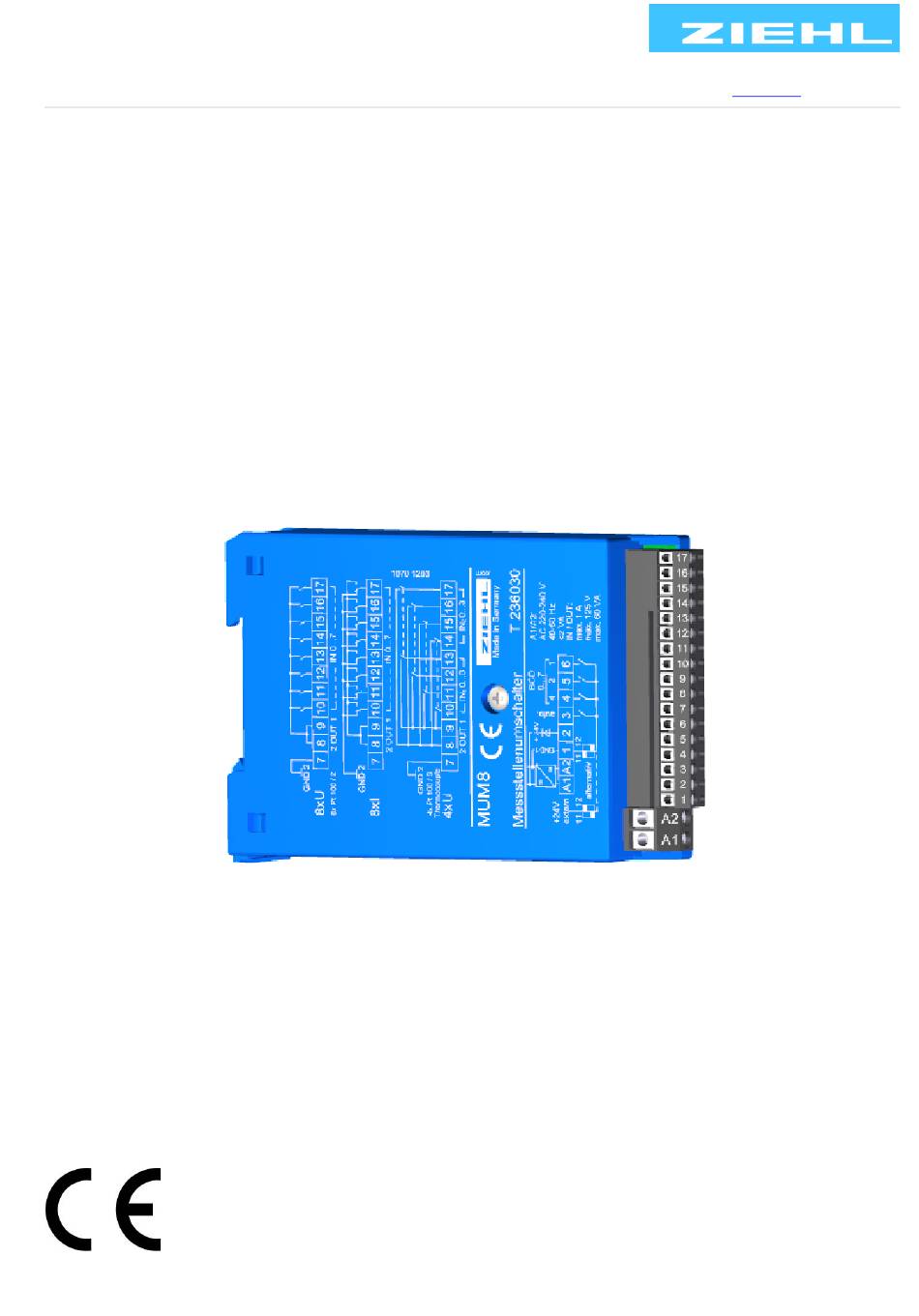

ZIEHL MUM8 Betriebsanleitung
Messstellenumschalter 8 kanalig
Inhaltsverzeichnis
Quicklinks
®
Temperaturrelais und MINIKA
Strom- und Spannungsrelais
Betriebsanleitung MUM8
- Messstellenumschalter 8 kanalig - Umschalter für bis zu 8 Messstellen
MUM8
10700-0700-00
®
Messgeräte MINIPAN
Schaltrelais und Steuerungen
Seite 1 / 12
ZIEHL Industrie – Elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0, info@ziehl.de, www.ziehl.de
Messumformer
Netz- und Anlagenschutz
Stand: 2020-04-29 / gk
www.ziehl.de
Inhaltsverzeichnis
Verwandte Anleitungen für ZIEHL MUM8
Inhaltszusammenfassung für ZIEHL MUM8
- Seite 1 ZIEHL Industrie – Elektronik GmbH + Co KG Daimlerstr.13, 74523 Schwäbisch Hall, Germany + 49 791 504-0, info@ziehl.de, www.ziehl.de ® ® Temperaturrelais und MINIKA Strom- und Spannungsrelais Messgeräte MINIPAN Schaltrelais und Steuerungen Messumformer Netz- und Anlagenschutz Stand: 2020-04-29 / gk Betriebsanleitung MUM8 - Messstellenumschalter 8 kanalig - Umschalter für bis zu 8 Messstellen...
-
Seite 2: Inhaltsverzeichnis
Personen darstellen. Abweichungen von den nachfolgenden Vorgaben können daher sowohl zum Verlust der gesetzlichen Sachmängelhaftungsrechte führen als auch zu einer Haftung des Käufers für das durch die Abweichung von den Vorgaben unsicher gewordene Produkt. MUM8 10700-0700-00 Seite 2 / 12 www.ziehl.de... -
Seite 3: Anzeige- Und Bedienelemente
Klemme 1 (Masse Gnd 1) verbinden • Plusschaltend → Bedingung: DIP Schalter 11 on, 12 off Klemme 3 mit + 24 V extern verbinden. 3 4 5 6 3 4 5 6 Masse (GND 1) + 24 VDC MUM8 10700-0700-00 Seite 3 / 12 www.ziehl.de... -
Seite 4: Steuereingang Kanalwahl
DIP 11 = on DIP 12 = off: alle Steuereingänge plusschaltend (aktiv high) 1 2 3 4 5 6 7 8 9 10 11 12 0,5s 1 2 3 4 5 6 7 8 9 10 11 12 0,5s MUM8 10700-0700-00 Seite 4 / 12 www.ziehl.de... -
Seite 5: Anwendung Und Kurzbeschreibung
Alternativ stehen zum Anschluss von Pt 100 3-Draht, Thermoelement oder Strom / Spannung (potentialfrei) 4 Doppelkanäle zu Verfügung. Der Umschalter verfügt über thermospannungsarme Relaiskontakte. Die Umschaltung des Betriebsmodus erfolgt seitlich am Gerät über DIP-Schalter. MUM8 10700-0700-00 Seite 5 / 12 www.ziehl.de... -
Seite 6: Anschlussplan
IN 0...7 GND 2 4x Pt 100 / 3 Thermocouple 13 14 15 16 17 2 OUT 1 IN 0...3 IN 0...3 MUM 8 Schwäb.Hall www.ziehl.de T 236030 Messstellenumschalter A1/A2: + 24V 0...7 AC 220-240 V 40-60 Hz +24V <2 VA... -
Seite 7: Funktionsdiagramm
Schlag und Verbrennungen führen. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Bevor Sie das Gerät an Netzspannung legen, vergewissern Sie sich, dass die Steuerspannung Us am Seitentypenschild mit der am Gerät angeschlossenen Netzspannung übereinstimmt! MUM8 10700-0700-00 Seite 7 / 12 www.ziehl.de... -
Seite 8: Montage
Masse DIP-Schalter 9 geschlossen: Ausgang 2 Eingang 0...7 auf Ausgang 1 Out 2 DIP-Schalter 9 offen: Eingang 0...3 auf Ausgang 1 Eingang 4...7 auf Ausgang 2 gemeinsame Ma sse Gnd 2 Gnd 2 MUM8 10700-0700-00 Seite 8 / 12 www.ziehl.de... - Seite 9 Ruhekontakt nach Masse geschaltet DIP-Schalter 1 bis 8 geschlossen DIP-Schalter 10 geschlossen (2 kanalig) Doppelkanalbetrieb: Eingang 0/4, 1/5, 2/6, 8 2 1 7 Masse Masse 3/7 werden jeweils parallel durchgeschaltetet Gnd 2 Gnd 2 MUM8 10700-0700-00 Seite 9 / 12 www.ziehl.de...
- Seite 10 Eingang 4...7 auf Ausgang 2 Out 2 Ruhekontakt der Stromeingänge nach Masse geschaltet DIP-Schalter 1 und 2, 7 und 8 geschlossen DIP-Schalter 10 geschlossen (2 kanalig) 8 2 1 7 Masse Masse Gnd 2 Gnd 2 MUM8 10700-0700-00 Seite 10 / 12 www.ziehl.de...
-
Seite 11: Technische Daten
Rüttelsicherheit EN 60068-2-6 2…25 Hz ±1,6 mm 25 ... 150 Hz 5 g Prüfbedingungen EN 50178 Nenn-Isolationsspannung Ui 300 V Isolation EN 60664 Bemessungsstoßspannung 4 kV Verschmutzungsgrad Trafo EN 61558 Einschaltdauer 100 % MUM8 10700-0700-00 Seite 11 / 12 www.ziehl.de... -
Seite 12: Bauform K
EN 60715 oder Schraubbefestigung M 4 Gewicht ca. 150 g Technische Änderungen vorbehalten 12 Bauform K 2,25cm 11,00cm 0,50cm 10,05cm 1 … Unterteil 2 … Deckel 3 … Riegel 4 … Schraube 0,42cm MUM8 10700-0700-00 Seite 12 / 12 www.ziehl.de...
