Strawa C66 Montageanleitung

strawa Schrank C66
Comfort-Aufputz-Verteilerschrank in RAL 9016
Lieferumfang / Technische Daten
Variabler und
montagefreundlicher Aufputz-
Verteilerschrank für die
fachgerechte und schnelle
Verteilermontage.
Vorteile:
große Montagefreiheit im oberen Rückwandbereich für Zusatzkomponenten wie
Klemmleisten und Wasserzählereinbaustrecken
vorgestanzte Öffnungen seitlich und oberhalb auf der Rückwand zur Montage von
Wasserzählereinbaustrecken W1 und W2 mit KLICK-System und
Comfort strawalogiX RT-STA Klemmleiste
Maßtabelle + Zubehör
Maß \ Typ
F 442
G 392
Artikelnummern
Schrank
60C086604
mit Frontblende RAL 9016 weiß
Technische Änderungen vorbehalten.
Stand 05/2019
Inhalt:
1 x Aufputzzarge, inkl. Estrichprallblech
1 x Einstecktür
2 x C-Schiene, zur Verteilerbefestigung
Montageanleitung

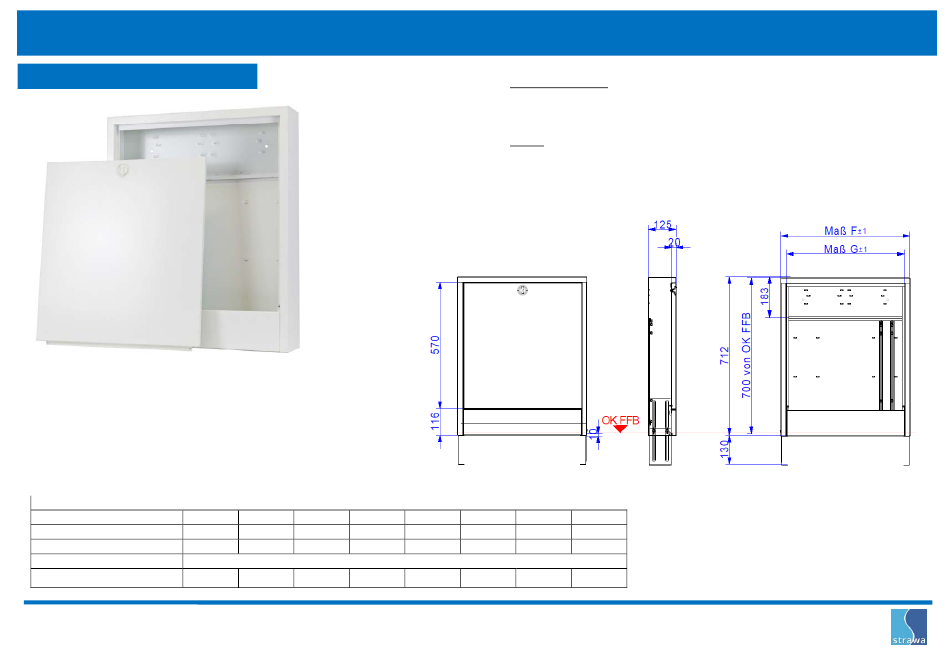

Bemaßung:
Bauhöhe: 710-780 mm
Bautiefe: 125 mm
Breite: siehe Maßtabelle
Rohranschlüsse:
nur von unten möglich
0.4 0.5 1.0 1.5
496 582 732
446 531 681
60C086605 60C086610 60C086615
Technische Daten:
Gehäuse mit Rückwand
aus galvanisch verzinktem Stahlblech mit Kunststoffbeschichtung in RAL 9016
zwei verstellbare Montageschienen an der Rückwand zur flexiblen Verteilerbefestigung
höhenverstellbare Schrankfüße für Fußbodenaufbau min. 60 mm und max. 190 mm
abnehmbares Estrichprallblech
Stecktür
aus galvanisch verzinktem Stahlblech mit Kunststoffbeschichtung in RAL 9016
mit versenktem, weißem Drehriegel
alternativ auch mit Kunststoffstecktür in weiß ähnlich RAL 9016 lieferbar
2.0 2.5 3.0
882 1032 1182 1482
831 981 1131 1431
60C086620 60C086625 60C086630 60C086640
4.0
strawa Wärmetechnik GmbH Telefon
Gottlieb-Daimler-Straße 4 Telefax
D - 99869 Schwabhausen info@strawa.com
www.strawa.com
Montageanleitung
Art.-Nr.: 60C0866xx
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
