- Seite 1 Technische Unterlagen Bedienungsanleitung EASY ACCESS EASY ACCESS 03 - 2020...

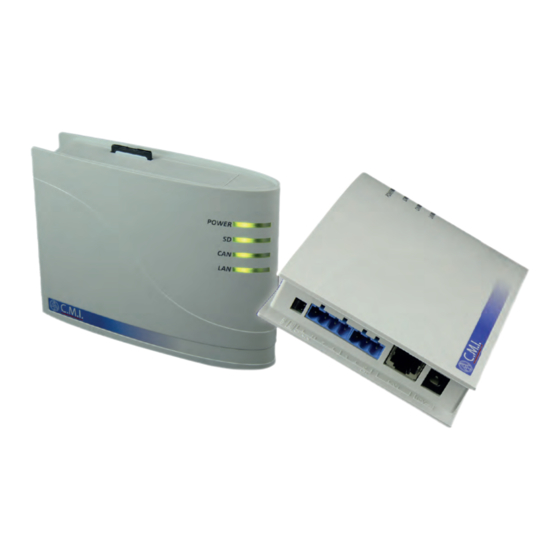

- Seite 2 Hutschienen- oder Wandmontage • Plug & Play Lösung über Server • Durch die Schnittstelle Easy Access besteht die Möglichkeit Daten aus der CAPITO Regelung auf Basis des CAN-Bus oder Modbus (TCP) auszugeben. Verfügbare Schnittstellen: • CAN-Bus (CC UVR 1611 und andere Geräte) •...
-
Seite 3: Inhaltsverzeichnis
– 3 – Inhaltsverzeichnis Manual-Version 1.08.4 1. Lieferumfang ......................4 2. Montage und Anschluss ....................4 2.1. Anschlüsse ........................4 2.2. Herstellen der Anschlüsse ..................... 5 3. IP-Adresse ........................5 3.1. Netzwerk mit DHCP-Server (Standard) ................. 5 3.2. Netzwerk ohne DHCP-Server ..................5 3.3. -
Seite 4: Lieferumfang
- 4 - 1. Lieferumfang Im Lieferumfang des Geräts sind folgende Teile enthalten: 1 Stk. Control and Monitoring Interface C.M.I. 1 Stk. SD-Karte 1 Stk. 4-poliger Stecker für den CAN-Bus 1 Stk. 3-poliger Stecker für den DL-Bus 1 Stk. Kurzanleitung 2. -
Seite 5: Herstellen Der Anschlüsse
- 5 - 2.2. Herstellen der Anschlüsse Die Anschlüsse müssen in folgender Reihenfolge hergestellt werden 1. Anschluss LAN-Kabel 2. Anschluss CAN-Bus- oder DL-Bus-Kabel 3. Optional: Spannungsversorgung über Netzteil (Pluspol am Innenleiter, Masse außen) Die POWER-LED muss nun dauerhaft grün leuchten. 3. -
Seite 6: Zugriff Über Das C.m.i.-Webportal Https://Cmi.ta.co.at
- 6 - 3. Authentifizierung: Eingabe Benutzername und Passwort Der werksseitig vorgegebene Benut- zername ist admin, das Passwort ebenfalls admin. Bestätigung mit „OK“. 4. Nun erscheint bereits das Menü des C.M.I. Die weitere Bedienung wird in der Online-Hilfe beschrieben (help.ta.co.at). 4.2. - Seite 7 - 7 - 2. Ausfüllen des Registrierungsformulars und Akzeptieren der Nutzungsbedingungen 3. Nach Abschluss der Registrierung wird ein E-Mail mit einem Aktivierungslink an die Mail-Adresse der Registrierung gesandt. Dieser Vorgang kann bis zu 30 Minuten dauern. 4. Nach Anklicken des Links wird bereits die Startseite des Webportals angezeigt. 5.
- Seite 8 - 8 - 7. Eingabe der C.M.I.-Daten Auf der Rückseite des Gerätes sind die Seriennummer am Leistungsschild und der Schlüssel (Key) am Key-Aufkleber zu finden. Die Eingabe des Schlüssels muss ohne Leerzeichen erfolgen. Achtung! Wird das Leistungsschild oder der Key-Aufkleber entfernt, so erlöschen alle Gewährleistungs- und Garantieansprüche! Die „Bezeichnung“...
-
Seite 9: Reset Und Laden Der Werkseinstellung
- 9 - 5. Reset und Laden der Werkseinstellung Durch kurzen Tastendruck der Reset-Taste auf der Rückseite des C.M.I. wird das C.M.I. neu gestartet (Reset). Ein Neustart (Reset) des C.M.I. kann auch durch Abstecken der CAN-Busverbindung und Wie- deranstecken durchgeführt werden. Durch Drücken des Reset-Tasters und Loslassen noch während die rot leuchtenden LEDs durchlaufen, wird das C.M.I. -
Seite 10: Eu-Konformitätserklärung
- 10 - EU - Konformitätserklärung Dokument- Nr. / Datum: TA17021 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Produktbezeichnung: C.M.I. Markennamen: Technische Alternative RT GmbH Produktbeschreibung: Control and Monitoring Interface Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinien:... - Seite 11 – 11 – Schnittstellen Easy Access LC 1616 CC UVR 1611 EC 610 Easy Access...
