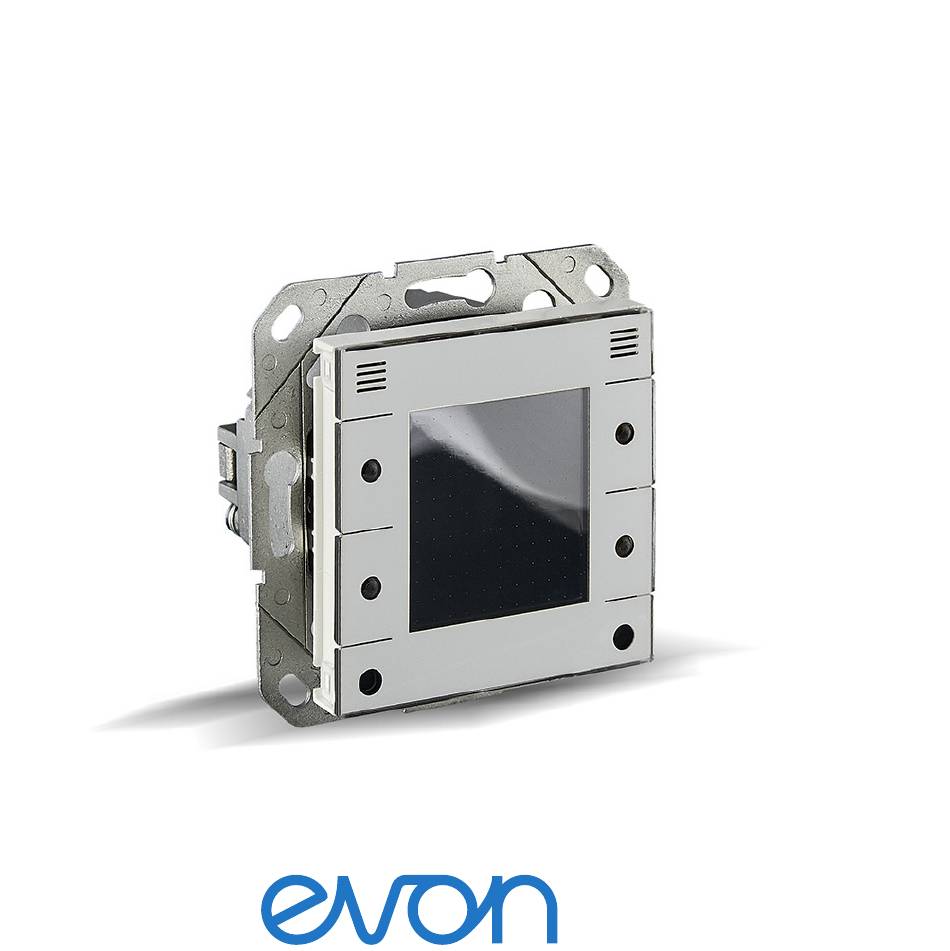

- Seite 1 Montage u::Lux Switch LSA Smart Home...
- Seite 2 Der u::Lux Switch LSA besteht aus dem u::Lux Net- Link LSA und dem u::Lux Switch Display. Der u::Lux NetLink LSA wird in einem vormontierten Montagerahmen aus Metall ausgeliefert. LSA steht für Löt-, Schraub-, Abisolierfreie Anschlusstechnik. ACHTUNG: Der u::Lux LSA Ring muss vor dem An- schließen der Kabeladern so ausgerichtet werden,...
- Seite 3 Beim Einbau ist zu beachten, dass die beiden Befes- tigungsschrauben horizontal angeordnet sind. Bitte beachten Sie die richtige Einbaulage laut Skizze. u::Lux LSA - Ansicht von Vorne...
- Seite 4 Temperatursensor) verfügbar. Dafür sind im u::Lux NetLink LSA weitere Kontakte vorgesehen. Die Kontaktgruppe für den Netzwerkanschluss (CAT6 Kabel) ist am u::Lux LSA Ring „blau“ markiert. Die Kontaktgruppe für den Anschluss der AddOns ist am u::Lux LSA Ring „grün“ markiert. Die Detail- farben für jede Gruppe entsprechen den einzelnen...
- Seite 5 BLAUE Gruppe GRÜNE Gruppe grün Pin 2, Netz- schwarz zum AddOn werkkabel grün/weiß Pin 1, Netz- gelb zum AddOn werkkabel braun Pin 8, Netz- violett zum AddOn werkkabel braun/weiß Pin 7, Netz- zum AddOn werkkabel blau Pin 4, Netz- werkkabel blau/weiß...
- Seite 6 Für eine Belegung nach EIA/TIA 568B, sind die Ver- bindungen wie folgt vorzunehmen: BLAUE Gruppe GRÜNE Gruppe grün Pin 2, Netzwerk- schwarz zum AddOn kabel orange grün/weiß Pin 1, Netzwerk- gelb zum AddOn kabel orange/weiß braun Pin 8, Netzwerk- violett zum AddOn kabel braun braun/...
- Seite 7 LSA Ring positionieren Der u::Lux LSA Ring muss vor dem Anschließen der Kabeladern so ausgerichtet werden, dass die schwar- ze Markierung senkrecht steht. 45° Schritte sind möglich (siehe nächste Schritte). ACHTUNG: Der u::Lux Switch kann in 2 Positio- nen eingebaut werden. Bitte achten Sie dabei...
- Seite 8 Switch LSA u::Lux LSA Ring u::Lux NetLink Einbaulage 2 Position Den u::Lux LSA Ring nun in das Schirmgehäuse drücken, bis er spürbar einrastet und vollflächig am Boden aufliegt.
- Seite 9 Kabeleinführung in verschiedenen Winkeln Kabeleinführung von unten. Die schwarzen Markierungen auf dem u::Lux LSA Ring müssen immer senkrecht sein!
- Seite 10 Kabeleinführung im Winkel von 45° Die schwarzen Markierungen auf dem u::Lux LSA Ring müssen immer senkrecht sein!
- Seite 11 Kabeleinführung von rechts 90° Die schwarzen Markierungen auf dem u::Lux LSA Ring müssen immer senkrecht sein!
- Seite 12 Befestigen des u::Lux LSA Einsatzes Erst beide Schrauben des u::Lux LSA Einsatzes ab- wechselnd mit ca. 2 Umdrehungen anziehen. Danach müssen die Schrauben festgezogen werden. www.evon-smarthome.com...
