Pfisterer HVC8 Montageanleitung

D
MONTAGEANLEITUNG

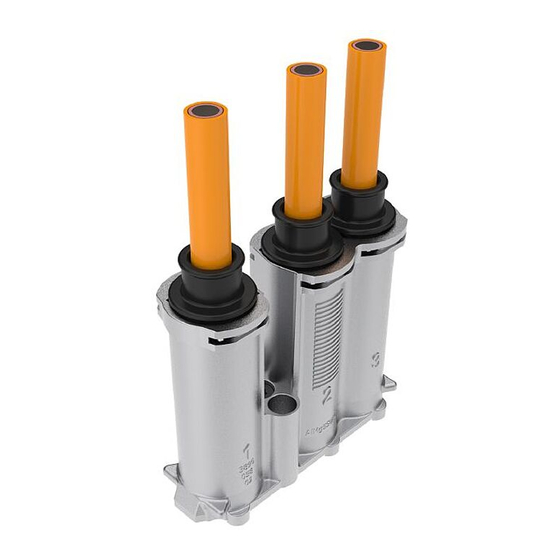

HVC8 Stecker
Produktbeschreibung
Robuster Hochvolt-Steckverbinder für
Leistungskomponenten im elektrischen Antriebsstrang.
3-poliger gerader Hochvoltstecker mit Schraubverriegelung.
Passend zu HVC8 Stiftleiste 382005102 oder Umbau
B- auf C-Muster Stiftleiste.
PFISTERER Kontaktsysteme GmbH haftet nicht bei unsachgemäßer
Anwendung und Nichteinhaltung von geltenden Sicherheits-
vorschriften, sowie für deren Folgeschäden.
© 2017 PFISTERER Kontaktsysteme GmbH
Für Druckfehler übernehmen wir keine Haftung.
Technische Änderungen vorbehalten.
Symbolbeschreibung Description of symbol
D GB
Achtung! Hinweise im Bild beachten.
D
Attention! Follow the advice in the figure.
GB
Prüfen und Entscheiden
D
Check and decide
GB
Pfeil für geradlinige Bewegungen
D
Arrow for linear movement
GB
Pfeil für Drehbewegungen
D
Arrow for turning movements
GB
Hinweispfeil
D
Indicator arrow
GB
Vibration
D
Vibration
GB
Warnhinweise Important notes
D GB
Steckvorgang Plug-in operation
D GB
1
Kabelfixierung Cable fixation
D GB
Achtung!
Die Kabel müssen genau in der Flucht zum Stecker verlaufen und so fixiert werden.
Kabelfixierung so ausführen, dass keine Bewegungen zwischen Stecker und Kabelfixierung entstehen.
Die Kabelfixierung abhängig von der Kabelvibration ausführen: Ohne Kabelvibration (A) mit einer Befestigung (1a).
Bei vorhandener Kabelvibration (B) mit zwei Befestigungen (1b), und für die elektrische Portalachse AxTrax AVE
sind von ZF spezielle Kabelhalter für die Motoren beider Seiten erhältlich (1c).
?
A
?
B
Standardanleitung HVC8 / Nr. 040 257 010 i=02 (12/2018)
Wichtige Hinweise!
Vor der Montage Montageanleitung sorgfältig lesen und
die Schritte befolgen.
MONTAGE UNTER SPANNUNG IST NICHT ZULÄSSIG!
Vor Montagebeginn zu beachten:
• Montage sauber und trocken ausführen!
• Nur in Kombination mit passender Stiftleiste verwenden!
• Unvollständige, verschmutzte und beschädigte Produkte
dürfen nicht verwendet werden!
• Nur geeignete Werkzeuge verwenden!
• Anzugsdrehmoment beachten!
• Kabelabgang nach oben ist nicht zulässig! (Bild A)
• Auf gerade Kabelführung achten! (Bild B + C)
• Kabelfixierung abhängig von der Kabelvibration durch-
führen! (Kabelfixierung)
• Antriebsstrang muss geerdet sein!
• Vor erneuter Montage Dichtflächen an Stiftleiste und
Stecker reinigen und Führungsbolzen reinigen und fetten!
PFISTERER Kontaktsysteme GmbH
Rosenstraße 44 | 73650 Winterbach | Germany
Telefon +49 (0) 7181 7005 0 | Telefax +49 (0) 7181 7005 565
info@pfisterer.com | www.pfisterer.com
Technische Daten
D GB
Größe / Size
D GB
Nennspannung / Rated voltage
Nennstrom / Rated current
Kabeltyp / Cable type
Kabelquerschnitt / Cable cross section
Kurzschlussfestigkeit / Short-circuit strength
Schutzklasse DIN 40050-9 (gesteckt) / Protection class DIN 40050-9 (mated)
Betriebstemperatur / Operating temperature
Steckkraft / Insertion force
Abzugskraft / Pulling force
Zusätzlich müssen die Anforderungen des spezifischen Anwendungsfalles
D
erfüllt sein.
Diese Anforderungen sind vorab im Einzelfall mit PFISTERER zu klären und
die Freigabe durch den Kunden zu erteilen.
A
1a
1 5
0 -
5 0
0 m
m
GB
INSTALLATION INSTRUCTIONS
HVC8 connector
Product description
Robust high voltage connector for power components
of a electric power train.
3-pole straight connector with screw fixation.
Consistent with HVC8 header connector 382005102
or upgrade-kit B to C sample header connector.
PFISTERER Kontaktsysteme GmbH will assume no liability for
improper use or failure to comply with the safety regulations
in force or for consequential damage arising from this.
© 2017 PFISTERER Kontaktsysteme GmbH
We accept no liability for printing errors.
Subject to technical changes.
Technical specifications
(V)
(A)
(mm 2 )
(kA / 0,1sec)
(°C)
(N)
(N)
B
1 2
Attention!
The cables must run exactly in line with the connector and be fastened in this way.
Mount the cable in such way, that there is no movement between connector and cable fixation.
Fixing of cables depending on the cable vibration. Without cable vibration (A) use one fixing point (1a). With cable
vibration (B) use two fixing points (1b), and in case of the electric portal axle AxTrax AVE from ZF a special cable
support is available for motors on both sides (1c).
1b
Important notes!
Carefully read and follow the steps in the installation
instruction.
DO NOT INSTALL ON ENERGIZED LINES!
Read before beginning assembly:
• Installation has to be carried out in clean and
dry conditions!
• Only applicable in combination with the correct HVC8
header connector!
• Incomplete, soiled and damaged products may not be
used!
• Use only suitable tools!
• Adhere to the torque limits!
• Upward cable outlet not allowed! (Picture A)
• Comply with the required straight cable alignement!
(Picture B + C)
• Cable fixation depending on the cable vibration!
(Cable fixation)
• Powertrain must be grounded!
• Clean sealing surfaces on receptacle and connector
before re-connecting! Clean and grease the guiding pin
before re-connecting!
PFISTERER Kontaktsysteme GmbH
Rosenstraße 44 | 73650 Winterbach | Germany
Phone +49 (0) 7181 7005 0 | Fax +49 (0) 7181 7005 565
info@pfisterer.com | www.pfisterer.com
HVC8
900
220
Huber & Suhner Radox Elastomere, Artikel-Nr. 84100296 / Article-No. 84100296
35
5
IP6K / IP7K / IP9K
-30 ... +85
100
100
In addition, the requirements of the specific application must be satisfied.
GB
These requirements are to be clarified in advance with PFISTERER and the
approval is to be given by the customer.
C
Abmessung nur in Verbindung
mit ZF-Lösung
Dimensions only valid in combination
with ZF solution
1c
~ 5
0 m
m
~ 5
0 m
m
