Funktionsweise des Gerätes
2.1 Aufbau und Blockschaltbild

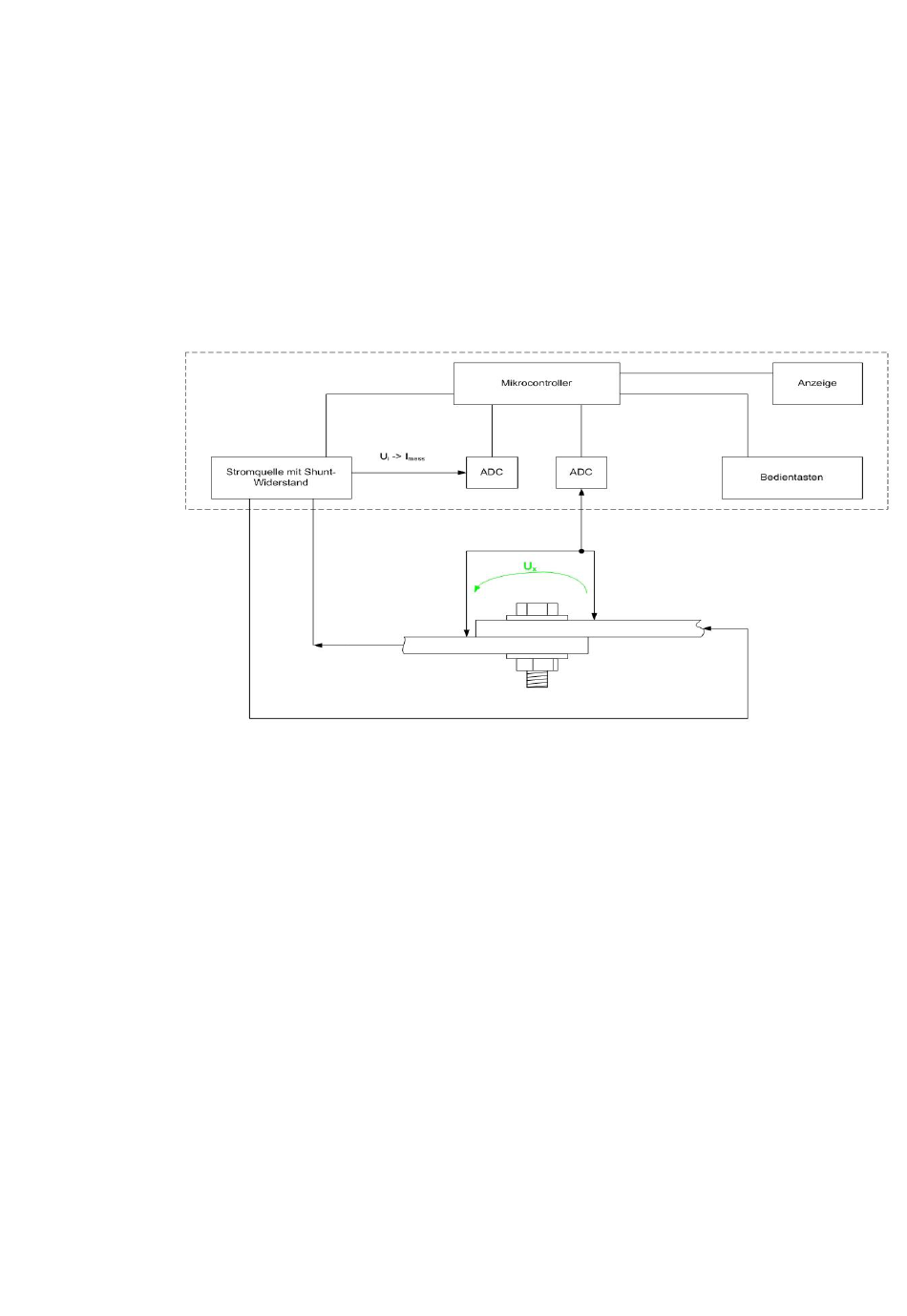

Bild 1: Funktionsprinzip LoRe EuK
Stromquelle:
Shunt-Widerstand: Erfassung des Messstromes
ADC:
Der von der Stromquelle erzeugte Messstrom ruft am Messobjekt einen
Spannungsabfall hervor, der proportional zum zu messenden Wider-
stand ist. Dieser Spannungsabfall wird mit den zwei Messspitzen er-
fasst. Der Messstrom durchfließt zusätzlich im Gerät einen hochge-
nauen und temperaturstabilen Shunt-Widerstand und liefert ein dem
Messstrom proportionales Signal. Zwei AD-Wandler setzen Strom-
bzw. Spannungssignal zeitgleich in digitale Werte um. Die Verarbei-
tung der digitalen Messwerte erfolgt in einem Mikrocontroller. Der
vom Mikrocontroller errechnete Widerstandswert wird auf einem Dis-
play dargestellt.
Erzeugung des Messstromes
Digitalisierung der analogen Messgrößen
Seite 4/24
