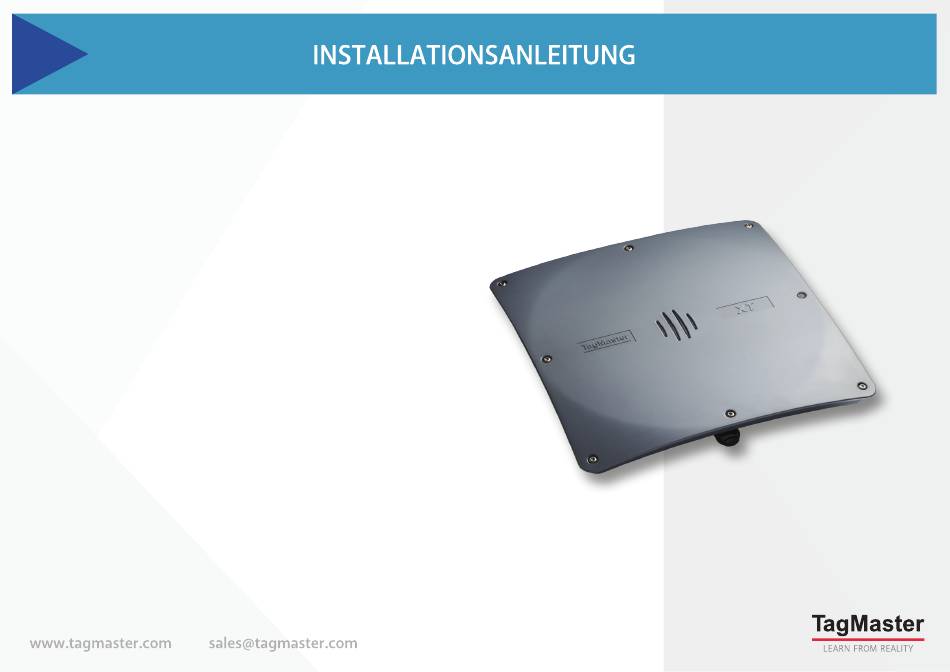

Montage eines TagMaster
RFID-Weitbereichs-
Lesers – so geht's
Nr.: 1120-015 04

Werbung

loading

Verwandte Anleitungen für TagMaster XT Mini

Inhaltszusammenfassung für TagMaster XT Mini

  • Seite 1 Montage eines TagMaster RFID-Weitbereichs- Lesers – so geht‘s Nr.: 1120-015 04...

  • Seite 2: Über Diese Anleitung

    Über diese Anleitung Diese Anleitung bietet Ihnen einige Beispiele, wie ein TagMaster RFID-Weitbereichsleser am besten angeordnet wird, um für die Öffnung eines Tors oder einer Schranke optimale Leistung zu bieten. Sie erhalten auch eine kurze Einführung, wie ein RFID- Weitbereichsleser funktioniert. Bitte beachten Sie, dass die Leistung des Lesers je nach Anordnung, dem Transponder und den technischen Eigenschaften der Fahrzeugfrontscheibe unterschiedlich ist.
  • Seite 3 Schranke etwas früher geöffnet, um eine reibungslosere Durchfahrt zu ermöglichen. Höhe: ca. 1,8 m. Ausrichtung: 30° - 45° zum Boden hin, 20° - 30° Richtung Fahrzeug. Leser: XT Mini, XT-1, XT-5. Transponder: ISO Card, ISO Combi Card, Windshield Tag. (Windschutzscheiben-Transponder).
  • Seite 4 Schranke etwas früher geöffnet, um eine reibungslosere Durchfahrt zu ermöglichen. Höhe: ca. 1,0 - 1,2 m. Ausrichtung: 15º - 20º zum Boden hin, 30° Richtung Fahrzeug. Ausrichtung: 10º - 15º zum Boden hin, 30° Richtung Fahrzeug. Leser: XT Mini, XT-1, XT-5. Transponder: Headlight-Tag (Scheinwerfer-Transponder), Artikelnr.: 227000.

  • Seite 5: Anbringung Eines Lesers Oberhalb Einer Einfahrt Oder Eines Tors

    Abstand zwischen Boden und Lesegerät: 2,5 – 3 m. Position: Mittig über der Einfahrt oder dem Tor. Winkel: Den Leser zum Boden ausrichten. Winkel: 45° - 60° Höhe: ca. > 3 m. Leser: XT Mini, XT-1, XT-5. Transponder: ISO Card, ISO Combi Card, Windshield Tag. (Windschutzscheiben-Transponder).

  • Seite 6: Anbringung Von Lesern An Beiden Seiten Eines Tors Oder Einer Schranke

    Anbringung von Lesern an beiden Seiten eines Tors oder einer Schranke Anordnung des Lesers: Position: Den Leser rechts am Tor (Rechtsverkehr) befestigen. Winkel: 30° - 45° Richtung Fahrzeug.

  • Seite 7: Einrichtung Bei Mittig Angeordneten Lesern Und Straßenschranken

    Einrichtung bei mittig angeordneten Lesern und Straßenschranken Anordnung des Lesers: Position: Mittig angeordnete Leser und Straßenschranken. Einen Leser in jeder Richtung anordnen. Winkel: 15° - 20° Richtung Fahrzeug.
  • Seite 8 Installationsanleitungen Windshield Tag (Windschutzscheiben-Transponder): Link: https://www.tagmaster.com/traffic-solutions/rfid/windshield-tag/ Headlight Tag (Scheinwerfer-Transponder): Link: https://www.tagmaster.com/traffic-solutions/rfid/headlight-tag/ TagMaster bemüht sich kontinuierlich, seine Produkte entsprechend den Kundenanforderungen weiterzuentwickeln, daher können sich die oben aufgeführten technischen Daten von Zeit zu Zeit ändern.
