Temperaturrelais und MINIKA
Strom- und Spannungsrelais

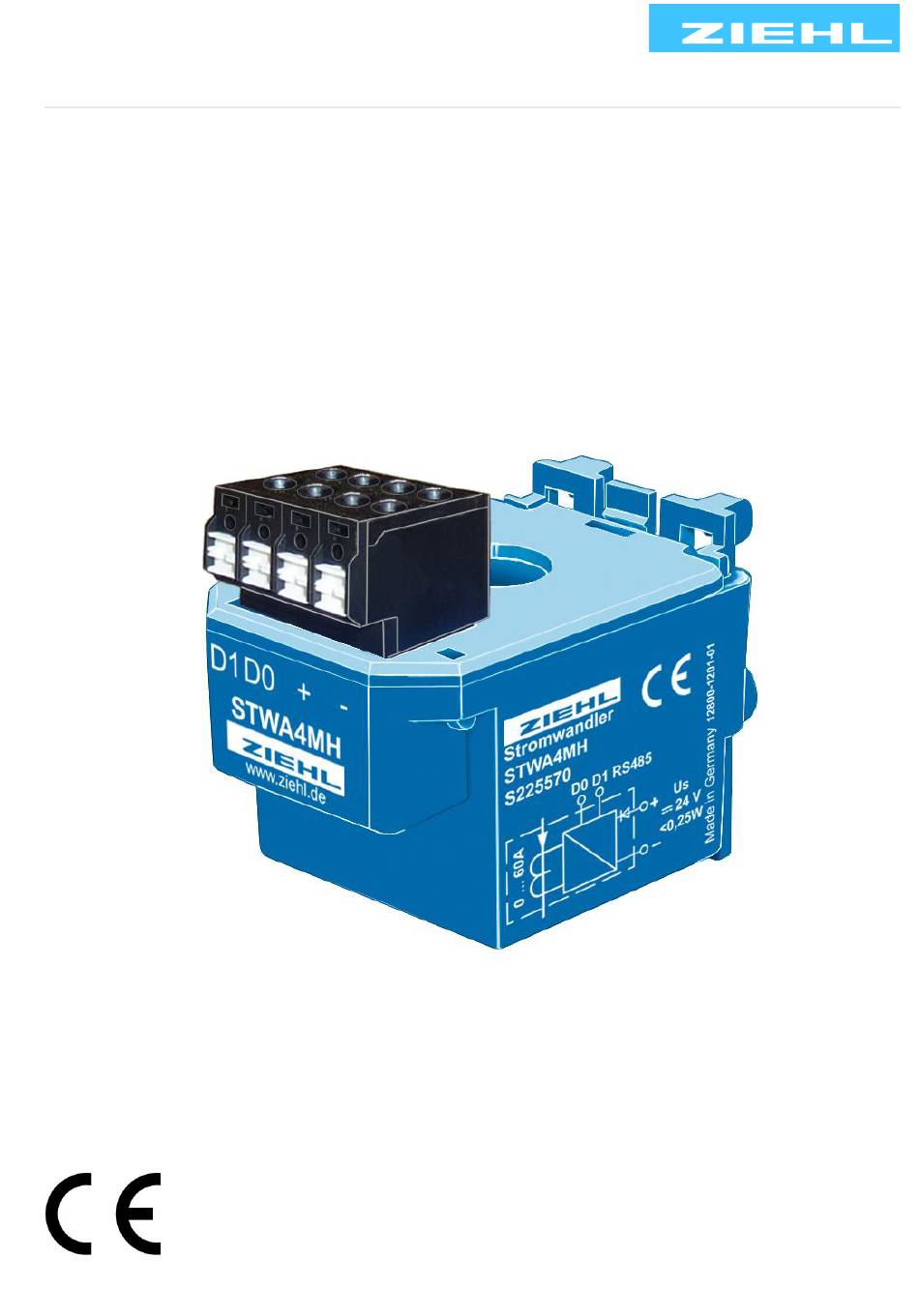

Betriebsanleitung STWA4MH
- AC-Stromwandler mit Modbus RTU
STWA4MH
12800-0700-00
®
Messgeräte MINIPAN
Schaltrelais und Steuerungen
Seite 1 / 8
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0,
info@ziehl.de,
Messumformer
Netz- und Anlagenschutz
Stand: 2020-06-08 / Um/sm
ab Firmware: 0-00
www.ziehl.de
www.ziehl.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ZIEHL STWA4MH
Inhaltszusammenfassung für ZIEHL STWA4MH
- Seite 1 ZIEHL industrie – elektronik GmbH + Co KG Daimlerstr.13, 74523 Schwäbisch Hall, Germany + 49 791 504-0, info@ziehl.de, www.ziehl.de ® ® Temperaturrelais und MINIKA Strom- und Spannungsrelais Messgeräte MINIPAN Schaltrelais und Steuerungen Messumformer Netz- und Anlagenschutz Stand: 2020-06-08 / Um/sm...
-
Seite 2: Inhaltsverzeichnis
Der STAW4MH verfügt über eine Status-LED. Die Betriebszustände werden durch eine LED angezeigt: • für 60s nach Anlegen der Steuerspannung Us (zusätzliche Modbus Adresse 247 ist Blinkt 0,5s: aktiv), Gerät ist betriebsbereit • Gerät ist betriebsbereit Leuchtet: • Modbus Kommunikation mit STWA4MH Pulsiert kurz: STWA4MH 12800-0700-00 Seite 2 / 8 www.ziehl.de... -
Seite 3: Anwendung Und Kurzbeschreibung
3 Anwendung und Kurzbeschreibung Der STWA4MH ermöglicht die platzsparende und preisgünstige Messung des Effektivwertes eines Wechselstroms. Im Vergleich zu Messumformern mit Analogausgang reduziert die Bustechnik den Aufwand für die Hardware (ein RS485 Eingang für bis zu 246 Wandler) und die Verdrahtung ganz erheblich. Eine Anwendung ist z.B. -
Seite 4: Montage
Umgebungstemperatur. 8 Inbetriebnahme / Detaillierte Beschreibung Der STWA4MH ist ein Messumformer. Er misst Wechselstrom bis 60 A und verfügt eine RS485 - Schnittstelle (Modbus RTU). Dadurch wird der gemessene, analoge Stromwert digital ausgegeben und kann unmittelbar von einer SPS, einem IPC oder Leitrechner weiterverarbeitet werden. -
Seite 5: Modbus Rtu (Rs485)
Jeder Teilnehmer im Bus erhält eine eindeutige Adresse (1 – 246). Nach Anlegen der Steuerspannung U der STWA4MH immer für 60 s unter der Adresse 247 erreichbar. Während dieser Zeit kann die Modbusadresse neu programmiert werden, die Status-LED blinkt (0,5 s). Es darf immer nur ein STWA4MH im Bus in diesem Modus betrieben werden. -
Seite 6: Fehlersuche Und Maßnahmen
Parität even, odd, no Abschlusswiderstand 120 Ohm (im Lieferumfang) Prüfbedingungen EN 61010-1 Bemessungsstoßspannungsfestigkeit 4000 V Überspannungskategorie Verschmutzungsgrad Bemessungsisolationsspannung U 300 V Einschaltdauer 100 % Isolationsprüfspannung 3 kV, U , 50 Hz, 1 Min. STWA4MH 12800-0700-00 Seite 6 / 8 www.ziehl.de... - Seite 7 Leitungsanschluss feindrähtig Abisolierlänge 9 mm Schutzart Gehäuse / Klemmen IP 54 / IP20 Schnappbefestigung auf Tragschiene 35 mm nach Befestigung EN 60 715 oder Schraubbefestigung M 4 ca. 90 g Gewicht Technische Änderungen vorbehalten STWA4MH 12800-0700-00 Seite 7 / 8 www.ziehl.de...
-
Seite 8: 11 Bauform H
11 Bauform H Maße in mm 56,6 50,5 1 - Unterteil 2 - Tragschienenhalter 3 - Anschlussklemme (steckbar) 4 - Wandbefestigung (M4) 12 Entsorgung Die Entsorgung muss sachgerecht und umweltschonend nach den gesetzlichen Bestimmungen erfolgen. STWA4MH 12800-0700-00 Seite 8 / 8 www.ziehl.de...
