Inhaltszusammenfassung für Philippi PSL

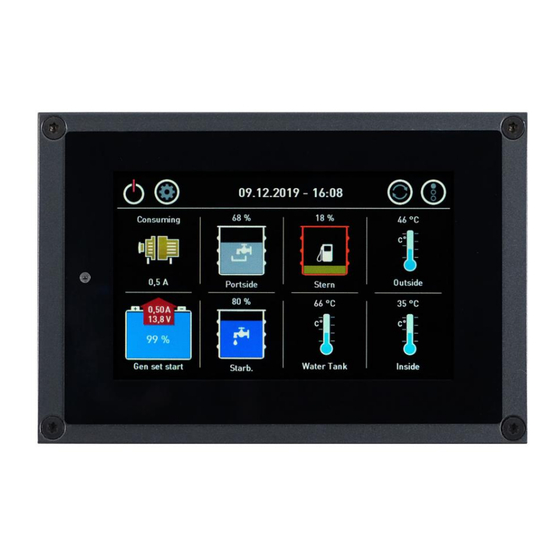

- Seite 1 System Monitor PSL Bedienungsanleitung Systemmonitor PSL philippi elektrische systeme gmbh www. philippi-online.de Neckaraue 19 info@philippi-online.de D-71686 Remseck am Neckar Tel: +49 (0)7146/8744-0,Fax-22 Version 1.0 - Software V1 Seite 1...
-
Seite 2: Inhaltsverzeichnis
1.3 CE-Zeichen 2 Lieferumfang 3 Technische Daten 4. Installation 4.1 Erforderliche Ausrüstung 4.2 Einbau und Anschluss PSL 4.3 Systemaufbau PBUS 5 Schnelle Inbetriebnahme des PSL 5.1 Passwortschutz (PIN) des Menü Setup 5.2 Erkennung aller am PBUS angeschlossenen Geräte 5.3 Einstellung der Betriebsparameter 5.3.1 Erneutes Geräteliste aktualisieren... -
Seite 3: Sicherheitshinweise
System Monitor PSL Der System Monitor PSL dient zur Überwachung und Steuerung aller philippi PBUS kompatiblen Komponenten und dient als zentrale Anzeige- und Bedienoberfläche. Über den System Monitor PSL wird die elektrische Anlage überwacht, gesteuert und verwaltet. Es können mehrere System Monitore nebeneinander montiert werden um die verschiedenen Informationen wie Tanks, Batterien, Strombilanz oder AC-Netz gleichzeitig darzustellen. -
Seite 4: Ce-Zeichen
Zur Installation des PSL werden folgende Teile benötigt: 2x Abschlusswiderstände M12 (im Lieferumfang des PSL enthalten) 1x M12-T-Kabel für die Verbindung von dem Systemmonitor PSL zum P-BUS mit weiteren Komponenten, z. B. Shunt SHC, Tankinterface CMT (im Lieferumfang des PSM2 enthalten). -
Seite 5: Systemaufbau Pbus
System Monitor PSL 4.3 Systemaufbau PBUS Alle am PBUS angeschlossenen Komponenten werden durch PBUS M12 Netzwerkkabel (NMEA2000®) miteinander verbunden. Die Reihenfolge der einzelnen Komponenten spielt keine Rolle. An den Endpunkten muss jeweils ein Abschlusswiderstand eingesteckt werden. Ohne die beiden Abschlusswiderstände ist der PBUS nicht funktionsfähig! Version 1.0 - Software V1... -
Seite 6: Schnelle Inbetriebnahme Des Psl
Anordnen Seite Zur Aktivierung des Standby-Modus muss der linke Button angetippt werden. Durch Antippen des Displays an jeder beliebigen Stelle geht der PSL wieder in den aktiven Betriebsmodus zurück. Zu der Erstinbetriebnahme ist es notwendig, alle zum PBUS gehörenden Geräte angeschlossen und eingeschaltet zu haben, damit der Systemmonitor PSL alle Geräte... -
Seite 7: Erkennung Aller Am Pbus Angeschlossenen Geräte
HINWEIS: Die Funktion „Geräteadressen erneuern“ ist nur aktiv, wenn das „Master PSL“ gesetzt ist. Es ist darauf zu achten, dass wenn sich im System mehrere System-Monitore PSM 2 oder PSL befinden, nur bei einem Monitor das „Master PSL“ (Bei PSM2: „Adresse 0“) gesetzt ist! -
Seite 8: Anordnen Der Icons
Dies kann/muss für die Informations- und Schalterseite getrennt vorgenommen werden. Die Energieseite unterliegt einer festen Anordnung 6 Einstellungen Hier werden alle Einstellungen für den PSL selbst und den angeschlossenen Interfaces vorgenommen. Die Einstellungen werden in den jeweiligen Interfaces lokal gespeichert und stehen unmittelbar nach Änderung weiteren... -
Seite 9: P-Bus Netzwerk
Der PSL wird neu gestartet. Stand by Nach einer einstellbaren Zeit nach dem letzten Berühren des Bildschirms geht der PSL in den Standby-Modus um Energie zu sparen. Die Zeitspanne ist zwischen 20 und 600 Sekunden einstellbar. Wird 0 eingestellt, geht der PSL nicht selbständig in den Standby Modus. -
Seite 10: Protokollieren
System Monitor PSL Ist nur ein System-Monitor PSL im Netzwerk vorhanden muss das Master PSL gesetzt sein, um die initiale Adressvergabe der angeschlossenen Geräte zu aktivieren! Sind mehrere vorhanden muss dies bei einem beliebigen PSL gesetzt sein und bei den anderen nicht. -
Seite 11: Geräte
MasterAdjust Software erfolgen. 6.4.1 PowerPlex (digitales Schalten) Hier wird die Zuordnung der Bildschirmbuttons zu den Eingangsnummern der Knoten IDs in der Powerplex Konfiguration vorgenommen. Dies muss an jedem PSL einzeln vorgenommen werden, da jeder PSL Monitor als eigenständiger Knoten konfiguriert werden sollte. -
Seite 12: Alarmverwaltung
Für dieses Gerät wird eine Meldung am Bildschirm angezeigt und Summer: gleichzeitig ertönt ein akustisches Signal bei blinkender Bildschirmbeleuchtung. 6.6 Systemzeit Der PSL besitzt eine batteriegepufferte Echtzeituhr, die einen aussagefähigen Zeitstempel in der Protokollieren Funktion ermöglicht. Auch können die Alarmevents zeitlich interpretiert werden. -
Seite 13: Betrieb
PSM2 mit der Adresse 0 das Datum/Uhrzeit an die anderen Teilnehmer. Daher ist darauf zu achten, dass in diesem Fall nur ein PSL als Master bzw. der PSM2 die Adresse 0 besitzt. Ist dies nicht der Fall erscheint eine entsprechende Meldung in der Alarmliste und die Monitore müssen entsprechend konfiguriert werden. -
Seite 14: Hauptseite Information - Batterien
System Monitor PSL 7.1 Hauptseite Information - Batterien Benötigte Interface/Komponenten: SHC 312 / SHC 612 / EM-box. Steht der angezeigten Batteriegruppe ein aktiver Shunt (Batteriemanagement) zur Verfügung, wird durch die farbige Balkenhöhe der Batterie angezeigt, wie viel Restkapazität noch vorhanden ist. -
Seite 15: Hauptseite Information - Tank
System Monitor PSL Unterschreitet die Batterie-Kapazität die eingestellte Schwelle, erscheint im Display eine Warnmeldung. Die verbleibende Kapazität wird orange dargestellt und das Batteriesymbol ist rot dargestellt. Wird die Batterie als fast leer bzw. tiefentladen erkannt oder bei Überspannung (Batteriespannung > 15 V) erscheint im Display eine Warnmeldung. Die verbleibende Kapazität wird orange dargestellt und das Batteriesymbol ist rot dargestellt. -
Seite 16: Hauptseite Information - Temperatur
System Monitor PSL 7.3 Hauptseite Information - Temperatur Benötigte Interface/Komponenten: TPC4 Dieser Bildschirm zeigt die Temperaturen der jeweiligen Sensoren an. Durch langes Drücken des jeweiligen Temperatur Buttons können weitere Informationen wie die höchste/niedrigste Temperatur mit Zeitpunktangabe abgelesen werden. 7.4 Hauptseite – Energie Detail Benötigte Interface/Komponenten: SHL 312 / EM-box. -
Seite 17: Funktionen Energie
System Monitor PSL 7.4.1 Funktionen Energie Durch Antippen der Quellensymbole kann die Stromanzeige auf die Anzeige der gelieferten bzw. verbrauchten Amperestunden seit dem letzten Zähler Reset umgeschaltet werden. Die Anzeige wechselt automatisch nach 1 min zurück auf die Ampere-Anzeige. Für die Ladegeräte der Serie ACE stehen nach dem Antippen des Symbols weitere Informationen zur Verfügung, die in einem separaten Fenster angezeigt werden. -
Seite 18: Detailseite Kombi-Wechselrichter
Detailseite Kombi-Wechselrichter Benötigte Interface/Komponenten: Studer X-tender mit XCOM-CAN oder Mastervolt Combi-Ultra, bzw. Combi-Master mit Philippi-Interface. Dieser Bildschirm zeigt die Energiesituation der AC-Anlage, wenn ein Kombi- Wechselrichter angeschlossen ist. Durch Antippen des mittleren blauen Buttons können die für den Betrieb wichtigsten Einstellungen vorgenommen werden: Gerät AN/AUS... -
Seite 19: Hauptseite Schalter - Cmr - Funktion
System Monitor PSL 7.6.1 Hauptseite Schalter – CMR - Funktion Benötigte Interface/Komponenten: CMR4. Je nach Konfiguration der einzelnen CMR-Kanäle wird die Schaltfunktion (Bilgepumpe, Verbraucher,…) und der Schaltzustand angezeigt. Ist die der Kanal als Verbraucher eingestellt kann durch Drücken des Bildschirmbuttons der Verbraucher Ein bzw. -
Seite 20: Software Update
System Monitor PSL 8. Software Update Zum Update der Software des PSL wird eine Micro-SD Karte benötigt. Nach Erhalt der Software muss die Datei auf die Micro-SD-Karte kopiert werden (ohne Ordner, oberste Ebene). Zum Update muss die Stromversorgung vom PSL getrennt werden und die SD-Karte am rückseitigen Halter eingeschoben werden.
