Inhaltszusammenfassung für GEERFAB AUDIO D.BOB

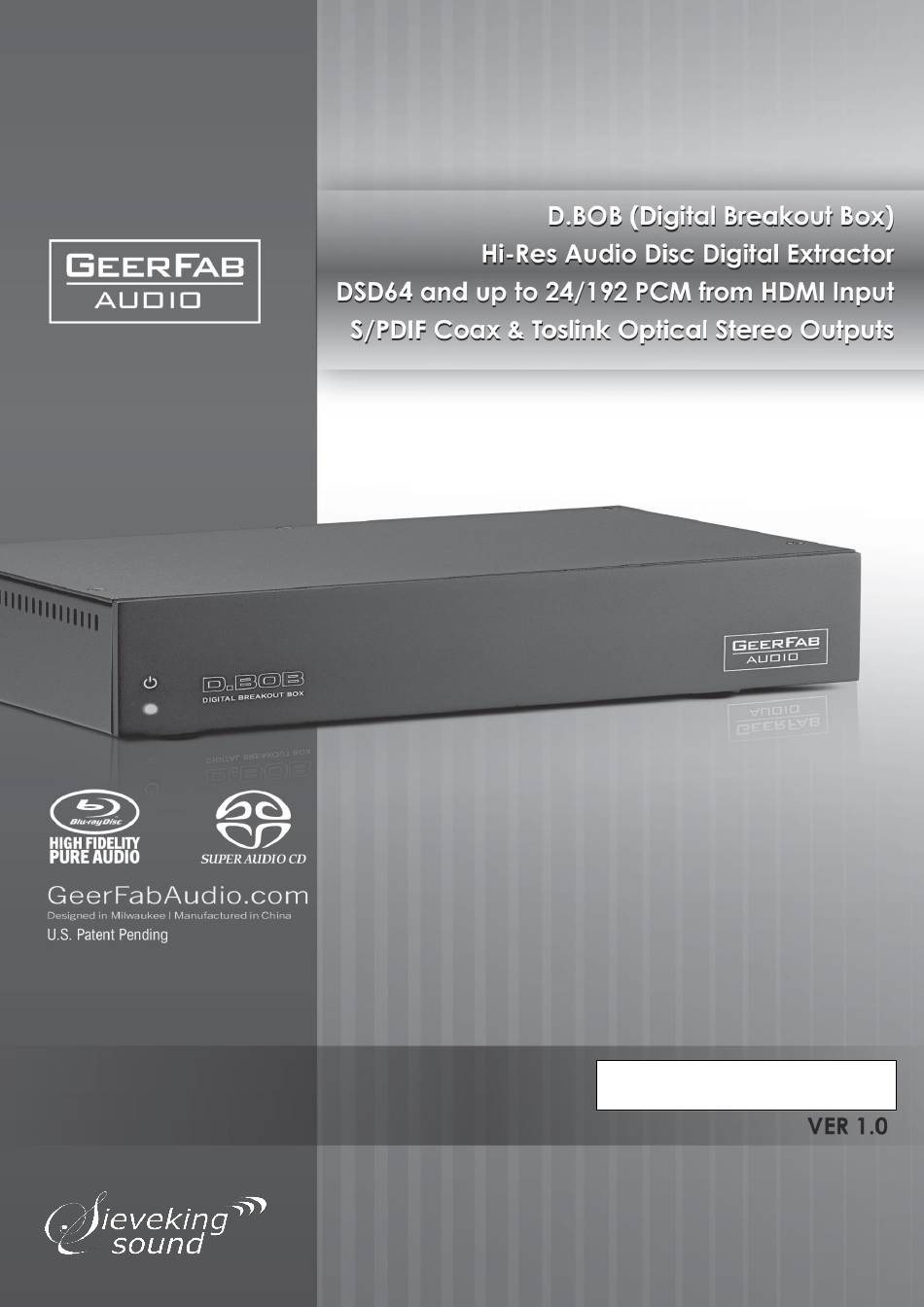

- Seite 1 Bedienungsanleitung...
-
Seite 2: Eingeschränkte Gewährleistung
HDMI-Ausgang des D.BOB verwenden, um das Videosignal an einen Fernseher/Monitor durchzuschleifen. B. Der PCM-Bitstream (DoP) wird von D.BOB sowohl digital koaxial als auch digital optisch (TOSLINK) ausgegeben. Der den Datenstrom verarbeitende DAC (z.B. eines Vollverstärkers) MUSS das DoP- Protokoll beherrschen. Sie können Ihren Player NICHT über USB mit D.BOB verbinden. - Seite 3 Hochfahren seiner Funktionen: Schalten Sie ihn zuerst ein, dann alle anderen Komponenten. Ansonsten kann es sein, dass der DAC kein Signal vom D.BOB bekommt. Sollte es dennoch zu keiner Verbindung zwischen D.BOB und DAC kommen, schalten Sie beide aus. D.BOB wieder einschalten, dann die Quelle (Disc-Player), dann Ihren DAC.
-
Seite 4: Spezifikationen
6. Spezifikationen Technisches HDMI-Konformität HDMI 1.4b HDCP-Konformität HDCP 1.4 Video-Bandbreite 10,2 Gbps Video-Auflösung 4K 60Hz YCbCr 4:2:0 Farbraum RGB/YCbCr 4:2:0, YCbCr 4:4:4, YCbCr 4:2:2 Farbtiefe 8/10/12-bit (1080p60Hz) 8-bit (4K60Hz, 4K24Hz) Koaxial/optisch Audio-Formate PCM 2.0, DSD64 2.0 HDMI-Audio-Formate PCM 2.0 16/20/24-bit, DSD64 ESD-Schutz Human Body Model (Entladung über…):... -
Seite 5: Bedienelemente Und Funktionen
7. Bedienelemente und Funktionen 7.1 Vorderseite D.BOB Nummer Name Funktion Power LED Gerät ist eingeschaltet und betriebsbereit. 7.2 Rückseite D.BOB Name Funktion HDMI IN Eingang für Universalplayer HDMI OUT Ausgang für Fernseher/Monitor/Beamer… S/PDIF COAX OUT Ausgang koaxial 75 Ω für Anschluss an externen DAC TOSLINK Optical Out Ausgang optisch für Anschluss an externen DAC... -
Seite 6: Anwendungsbeispiel
Wir empfehlen die Verwendung hochwertiger HDMI-, Koaxial- und Toslink-Kabel. 9. Einstellungen am Player Empfohlene Geräte-Einstellungen am Player (können je nach Hersteller abweichend bezeichnet sein): SACD bevorzugtes Audioformat (Priorität) Stereo (D.BOB verarbeitet kein Mehrkanal-Signal) HDMI Audio Auto (sorgt für Audio-Ausgabe über HDMI) Coax/Optical Output Bitstream (Audio wird ungewandelt ausgeben) SACD Output Auto (SACD-Audio wird über HDMI ausgegeben) - Seite 7 Folgend einige Beispiele der zu wählenden Einstellungen, zum Beispiel eines OPPO UDP-103D…...
- Seite 8 Folgend einige Beispiele der zu wählenden Einstellungen, zum Beispiel eines OPPO UDP-205… Hier das Beispiel eines OPPO DV-980H, der keine Blu-rays spielt. Dafür gibt er SACD-Audio über HDMI aus…...
- Seite 9 Hier das Beispiel eines Sony-Players… Hier eine Auswahl an DACs, die das DoP-Protokoll unterstützen… Mytek Stereo 192 DSD Mytek Manhattan Mytek Brooklyn Mytek Manhattan II Mytek Brooklyn Bridge Mytek Brooklyn DAC+ Mytek Liberty iFi Audio Pro iDSD ADI-2 Prism Callia Grace Design m920 Sabaj...
- Seite 10 Vertrieb Deutschland Sieveking Sound GmbH & Co. KG Jan Sieveking Plantage 20 28215 Bremen +49 421-68 48 93 0 kontakt@sieveking-sound.de www.sieveking-sound.de...
