Inhaltszusammenfassung für Linak 273

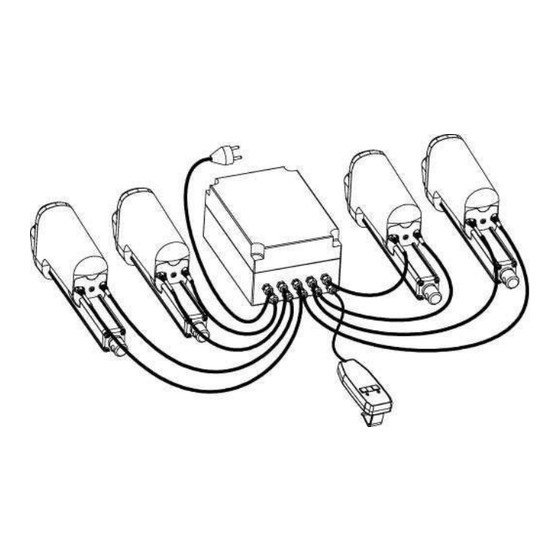

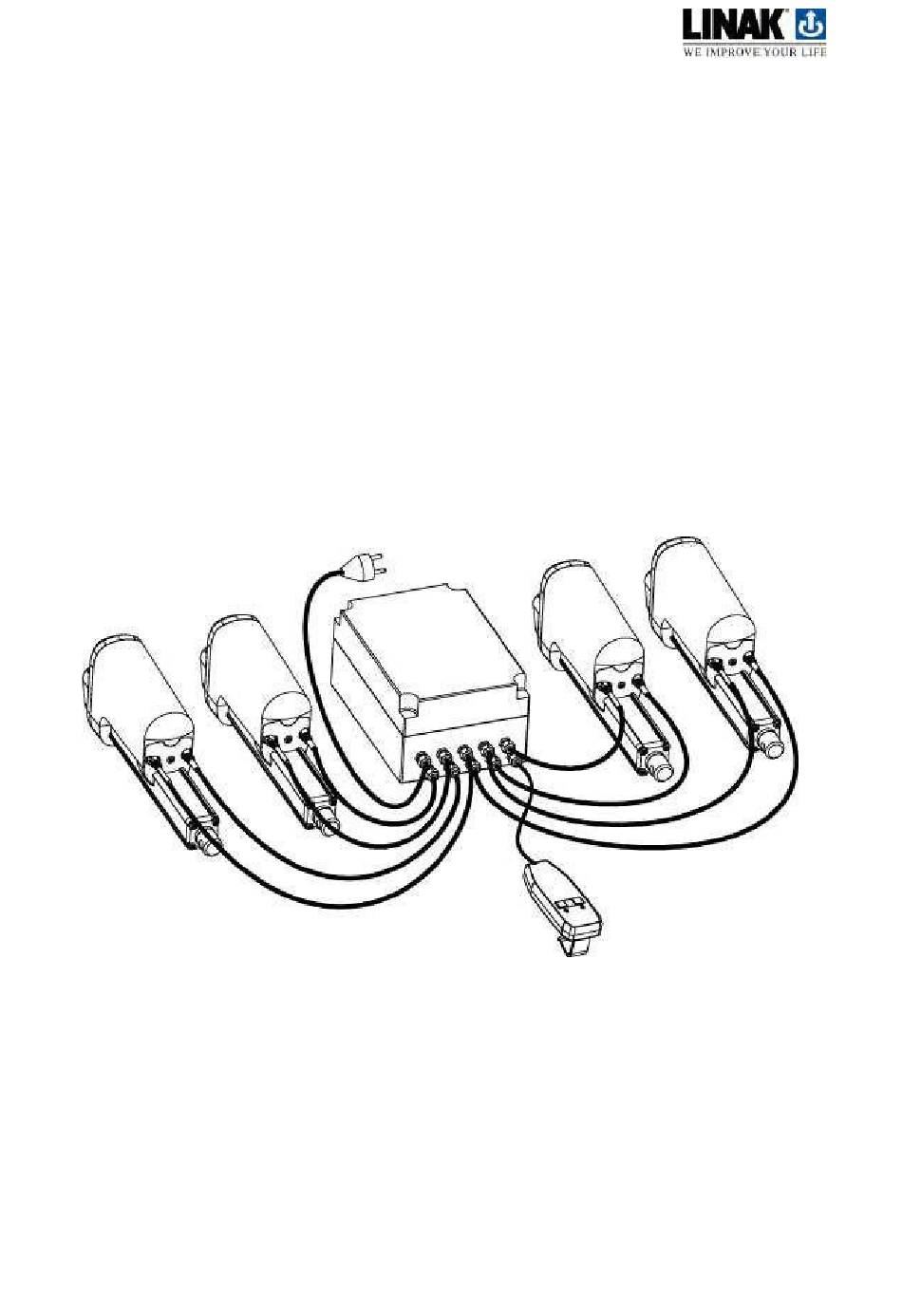

- Seite 1 TECH-System Typ 273 Für 4 Parallel Betrieb Betriebsanleitung für Installation und Gebrauch...
-
Seite 2: Vorwort
Haltbarkeit und Arbeitsweise beeinträchtigen. Die Produkte dürfen niemals von Nicht-Autorisierten Personen geöffnet werden. LINAK GmbH An der Berufsschule 7 63667 Nidda April. 2020 ver. 11 Seite 2 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 3: Wichtige Informationen
Die Produkte können sowohl Innen als auch Außen genutzt werden (beachten Sie die entsprechende Schutzart des Linearantriebs). April. 2020 ver. 11 Seite 3 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 4: Transport
Verletzungsrisiko darstellen darf, z.B. das Risiko, Finger einzuklemmen. Warnung! Die Kunststoffkomponenten im System sind nicht geeignet um Kühlflüssigkeiten standzuhalten. April. 2020 ver. 11 Seite 4 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 5: Inhaltsverzeichnis
Betriebsanleitung für TECH-System Typ 273 Inhaltsverzeichnis Vorwort ........................2 Wichtige Informationen ....................3 Garantie ........................3 Sicherheitshinweise ....................3 Technische Daten ..................... 6 Beschreibung des Systems Motor-Steuergerät: (pos.1) ......................... 7 Stromversorgung............................7 Linearantrieb (pos.2) ..........................8 Steuergerät: (pos.3)...........................8 Abmaße .............................. 9 Typenschild und Etikettierung ......................11 Herstellererklärung ........................... -
Seite 6: Technische Daten
LINAK Standard Bedienelemente. Beschreibung des Systems Das TECH-System Typ 273 ist für industrielle Zwecke entwickelt worden und ist bis zu vier LINAK Linearantrieben und einer Steuerung zusammengesetzt. Das System arbeitet mit einer speziell entwickelten Motor-Steuereinheit (TR-EM-273) um sicherzustellen, dass die Linearantrieben sicher und parallel arbeiten. -
Seite 7: Motor-Steuergerät: (Pos.1)
Betrieb% = Betrieb% @ T25 x Das Netzteil ist als separate Einheit erhältlich: Bestellnr. TR-EM-000-T-230-700 Juni. 2020 ver. 11 Seite 7 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 8: Linearantrieb (Pos.2)
Bestellnr. TR-1939.3314-00 • Kippschalter für Einbau: Andere Typen von Bedienelementen können ebenfalls benutzt werden. Juni. 2020 ver. 11 Seite 8 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 9: Abmaße
Motor-Steuergerät TR-EM-273 als separate Platine TR-EM-273 Motor-Steuergeräte werden in ein Kunststoffgehäuse mit eingebautem Netzteil montiert Gewicht 7,5 kg Juni. 2020 ver. 11 Seite 9 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... - Seite 10 Integration in ein elektrisches Panel Netzteil Gewicht: ca. 200 g Gewicht: ca. 300 g April. 2020 ver. 11 Seite 10 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de...
-
Seite 11: Typenschild Und Etikettierung
Betriebsanleitung für TECH-System Typ 273 Typenschild und Etikettierung Typenschild auf TR-EM-273 Steuergerät: Typenschild auf Linearantrieb LA31 w/Reed April. 2020 ver. 11 Seite 11 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 12: Herstellererklärung
Herstellererklärung... -
Seite 13: Anschlüsse Und Installation
Die Platine ist mit drei ø3mm Schrauben montiert und wird mit einem externen Netzteil verbunden. Die Höhe der Platine beträgt ca 25 mm. April. 2020 ver. 11 Seite 13 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... - Seite 14 Die Platine ist auf einer DIN Hutschiene montiert und wird mit einem externen Netzteil verbunden. April. 2020 ver. 11 Seite 14 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de...
-
Seite 15: Sicherung
Die Box ist mit vier Schrauben montiert und das Netzteil ist mit der Netzspannung verbunden, wie unten gezeigt. Sicherung Verbindung Netzspannung zu Transformator April. 2020 ver. 11 Seite 15 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 16: Anschlüsse Des Motor-Steuergerätes
Steuerung Falls es zu einem Fehler kommt, wird der Anschluß intern auf GND geschaltet Juni. 2020 ver. 11 Seite 16 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 17: Installation Des Linearantriebs
Befestigungsplatte verwendet wird – niemals beim Außenrohr der Spindel oder des Motor-Gehäuse. Für zusätzliche Informationen siehe Datenangaben im Datenblatt für den entsprechenden Linearantrieb. Juni. 2020 ver. 11 Seite 17 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 18: Anschlüsse Der Linak Linearantrieben
LA35 LA36 Motor Kable Bestellnr. 0367002-1500 Signal Kable Signal Kable Bestellnr. 0367003-1500 Bestellnr. 0367003-1500 Juni. 2020 ver. 11 Seite 18 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 19: Anschlussdiagramm Für Linak Steuergeräte
Linearantrieb LA35 incl. Hall Potentiometer Linearantrieb LA36 incl. Hall Sensor • • Linearantrieb LA36/37 incl. Hall Potentiometer Juni. 2020 ver. 11 Seite 19 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 20: La12 - Reed
26 = 10 27 = 10 28 = Lernen LA14 / LA25 – Hall. Pot Juni. 2020 ver. 11 Seite 20 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 21: La20 - Hall
Vcc-6V 25 = 255 Rückwärts 26 = 10 27 = 10 28 = Lernen Seite 21 von 39 Juni 2020 ver. 11 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 22: La23 - Hall
23 = 3 Vcc-6V 24 = 0 Rückwärts 25 = 255 26 = 10 27 = 5 28 = Lernen Junil. 2020 ver. 11 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 23: Lp2 - Reed
23 = 3 Vcc-6V 24 = 0 Rückwärts 25 = 255 26 = 10 27 = 10 28 = Lernen Junil. 2020 ver. 11 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 24: La 35 Hall
28 = Lernen Pin 4 = Hall A Pin 5 = Hall B Pin 6 = M- (Motor) Junil. 2020 ver. 11 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 25: La35 - Hall-Pot
Betriebsanleitung für TECH-System Typ 273 LA 35 – Hall-Pot Parameter Werte 10-35Vdc 1 = 0 2 = 1 3 = 2 Schw artz 4 = 100 Braun 5 = 100 Blau 6 = 75 LA35 Violet 7 = 60 Braun... -
Seite 26: La36 / La37- Hall-Pot
Betriebsanleitung für TECH-System Typ 273 LA 36/ LA37 - Hall-Pot 10-35Vdc Parameter Werte 1 = 0 2 = 1 3 = 2 Schw artz 4 = 100 Braun 5 = 100 Blau 6 = 100 LA36 Violet 7 = 60... -
Seite 27: Anschlussdiagramm Für Linak Bedienelemente
Betriebsanleitung für TECH-System Typ 273 Anschlussdiagramm für LINAK Bedienelemente HB41T + HB61T VORWÄRTS Grün DP1T + TP1 VORWÄRTS Kippschalter VORWÄRTS Zurücksetzen / Initialisierung... -
Seite 28: Anschlussbeispiele Für Unterschiedliche Betriebsarten
AUS steht. Fehlerauslese 24Vdc max. 30mA Positionierung mit externem Signal (servo) Positionierung 0-5V Zurücksetzen / 0-10V Initialisierung 4-30V Seite 26 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 29: Parameter Einstellungen
Klammern angezeigt [ ] und kann mit den Plus und Minus Knöpfen geändert werden. April 2020 ver. 11 Seite 27 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 30: Parameter
Hinweis! LINAK's empfohlene Parameterwerte für die individuellen Linearantrieben sind im Anschlußdiagramm angegeben. Diese finden Sie später in diesem Dokument. April 2020 ver. 11 Seite 28 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 31: Erläuterung Der Parameter
% angegeben, wobei 100% die Höchstgeschwindigkeit ist. Folgende Optionen sind vorhanden: 0 bis 100 April 2020 ver. 11 Seite 29 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 32: Auslauframpe
Amp. gemessen. Von 1 – 25 A. Folgende Optionen sind vorhanden: 1 bis 25 April 2020 ver. 11 Seite 30 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 33: Gleichlaufgenauigkeit
Die Abweichung ist festgelegt im Bereich 0-10%, wobei 0 = keine Synchronisation bedeutet. Folgende Optionen sind vorhanden: 0 bis 10 April 2020 ver. 11 Seite 31 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... - Seite 34 3 = 5 Sekunden drücken startet den Lernmodus ¹) Erzwungener Betrieb vorwärts/rückwärts ist nur möglich, wenn analog FB ausgewählt ist. April 2020 ver. 11 Seite 32 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de...
- Seite 35 (siehe Beispiele auf den folgenden Seiten) oder mit der Steuereinheit im Lernmodus abgelesen werden. Folgende Optionen sind vorhanden: 30 bis 32767 April 2020 ver. 11 Seite 33 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de...
-
Seite 36: Parameter Werte (Grundeinstellung)
Beispiel: Linearantrieb LA36 für 6800N und einer Hublänge von 600 mm = 600/0.4 = 1500 Impulse für die volle Hublänge April 2020 ver. 11 Seite 34 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 37: Ablesen Der Überwachungswerte
11 Lagerückmeldung, Impulszähler 0–32767 12 Anfangszähler bis zu 65535 (Zurücksetzen, wenn Stromzufuhr unterbrochen wurde) April 2020 ver. 11 Seite 35 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 38: Lernmodus
6. Die gelernte volle Hublänge ist dann gemessen und gesichert mit einer Wertespanne von 30-32767 (Parameter 28). Das System ist nun nutzungsbereit. April 2020 ver. 11 Seite 36 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 39: Bedienung
Warnung! Stellen Sie sicher, dass sich die Applikation nicht dreht oder verformt, wenn nur einzelne Linearantrieben in Betrieb sind. April 2020 ver. 11 Seite 37 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 40: Fehlerbehebung
Hinweis! Im Falle eines Fehlers kann der Ausgang der Anschlussklemme 18 für eine externe Fehleranzeige genutzt werden. April 2020 ver. 11 Seite 38 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de... -
Seite 41: Löschen Von Fehlern
Sekunden bei Anschlussklemme 23 oder gleichzeitige aktivierung der Tasten PFEIL NACH OBEN und PFEIL NACH UNTEN). Alle Fehlermeldungen werden zurückgesetzt, wenn die Stromzufuhr unterbrochen wird. April 2020 ver. 11 Seite 39 von 39 info@linak.de LINAK GmbH, An der Berufsschule 7, 63667 Nidda Tel. +49 6043 96550 Fax: +49 6043 965560 www.linak.de...
