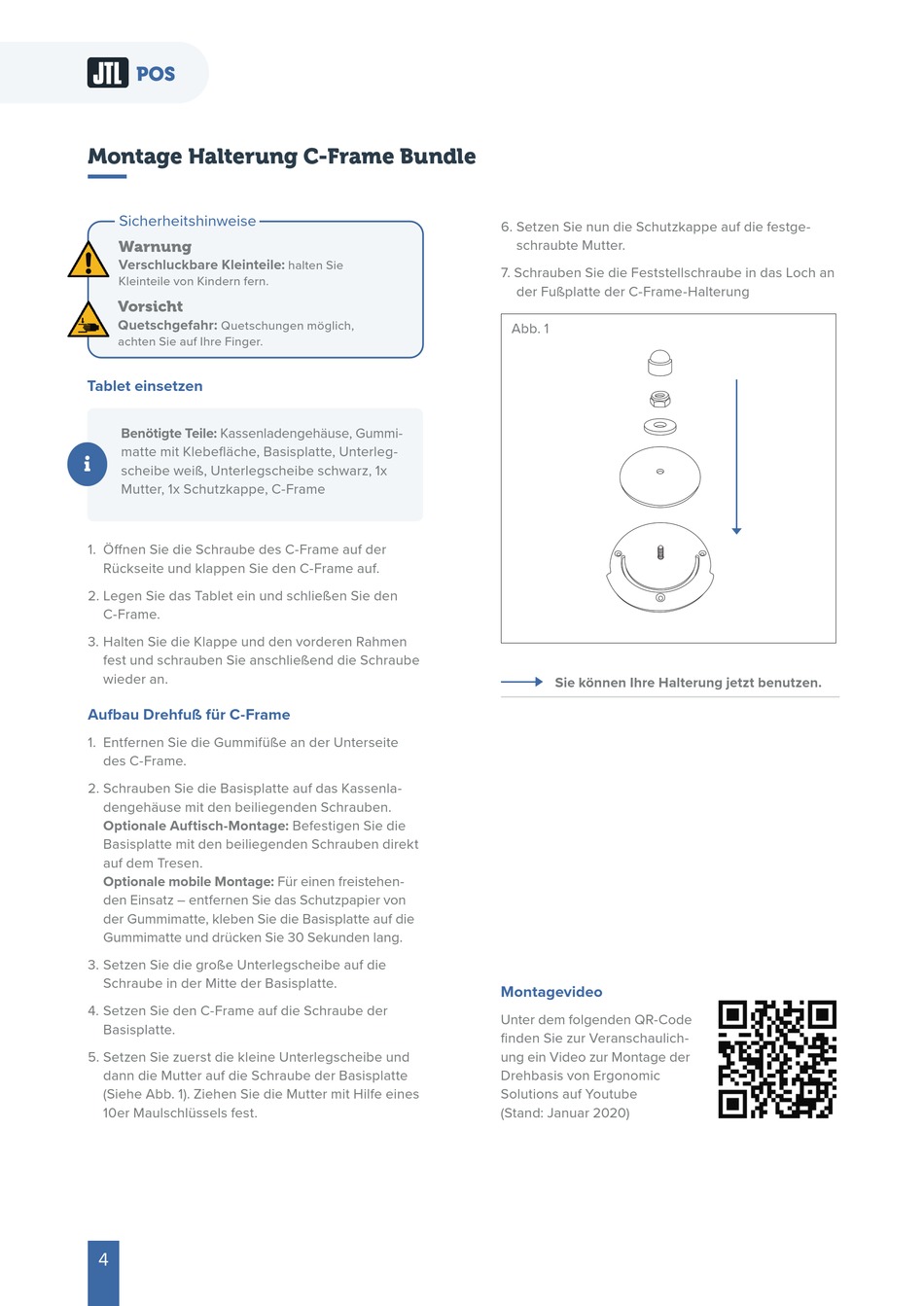

Montage Halterung C-Frame Bundle
Sicherheitshinweise
Warnung
Verschluckbare Kleinteile:
Kleinteile von Kindern fern.
Vorsicht
Quetschgefahr:
Quetschungen möglich,
achten Sie auf Ihre Finger.
Tablet einsetzen
Benötigte Teile: Kassenladengehäuse, Gummi-
matte mit Klebefläche, Basisplatte, Unterleg-
scheibe weiß, Unterlegscheibe schwarz, 1x
Mutter, 1x Schutzkappe, C-Frame
1. Öffnen Sie die Schraube des C-Frame auf der
Rückseite und klappen Sie den C-Frame auf.
2. Legen Sie das Tablet ein und schließen Sie den
C-Frame.
3. Halten Sie die Klappe und den vorderen Rahmen
fest und schrauben Sie anschließend die Schraube
wieder an.
Aufbau Drehfuß für C-Frame
1. Entfernen Sie die Gummifüße an der Unterseite
des C-Frame.
2. Schrauben Sie die Basisplatte auf das Kassenla-
dengehäuse mit den beiliegenden Schrauben.
Optionale Auftisch-Montage: Befestigen Sie die
Basisplatte mit den beiliegenden Schrauben direkt
auf dem Tresen.
Optionale mobile Montage: Für einen freistehen-
den Einsatz – entfernen Sie das Schutzpapier von
der Gummimatte, kleben Sie die Basisplatte auf die
Gummimatte und drücken Sie 30 Sekunden lang.
3. Setzen Sie die große Unterlegscheibe auf die
Schraube in der Mitte der Basisplatte.
4. Setzen Sie den C-Frame auf die Schraube der
Basisplatte.
5. Setzen Sie zuerst die kleine Unterlegscheibe und
dann die Mutter auf die Schraube der Basisplatte
(Siehe Abb. 1). Ziehen Sie die Mutter mit Hilfe eines
10er Maulschlüssels fest.
4
halten Sie
6. Setzen Sie nun die Schutzkappe auf die festge-
schraubte Mutter.
7. Schrauben Sie die Feststellschraube in das Loch an
der Fußplatte der C-Frame-Halterung
Abb. 1
Sie können Ihre Halterung jetzt benutzen.
Montagevideo
Unter dem folgenden QR-Code
finden Sie zur Veranschaulich-
ung ein Video zur Montage der
Drehbasis von Ergonomic
Solutions auf Youtube
(Stand: Januar 2020)
