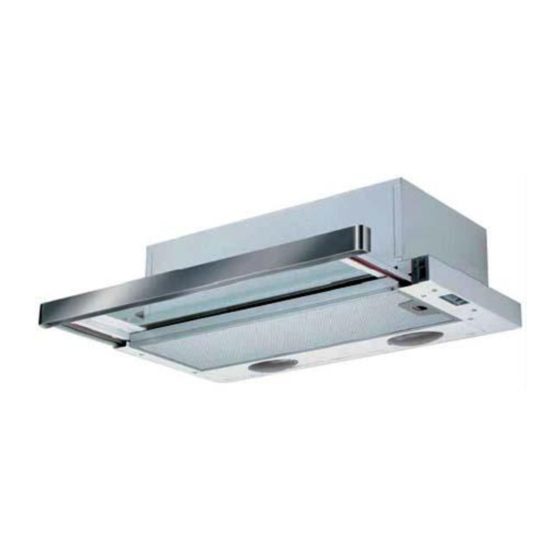

- Seite 1 Istruzioni per l’uso e l’installazione Cappa Instructions for use and installation Cooker Hood Bedienungsanleitung und Einrichtung Dunstabzugshaube Οδηγίες χρήσης και εγκατάστασης Απορροφητήρας Инструкция по монтажу и эксплуатации Вытяжкa ETL 60S TC...
- Seite 4 Bedienungsanleitung INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................21 CHARAKTERISTIKEN................................22 MONTAGE....................................23 BEDIENUNG..................................25 WARTUNG....................................26...
-
Seite 21: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist mög- lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsach- gemäße Montage zurückzuführen sind. •... - Seite 22 CHARAKTERISTIKEN ø 120 0÷152 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter Luftleitgitter Luftaustritt Abdeckprofil Pos. Montagekomponenten Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung...
- Seite 23 MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN • Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober- schrank-Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 125 mm in die Trägerplatte bohren.
-
Seite 24: Anschlüsse
Anschlüsse ANSCHLUSS IN ABLUFTVERSION Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø120 mm) an ø 120 die Außenrohrleitung angeschlossen werden. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. • Eventuell vorhandene Aktivkohlefilter entnehmen. ANSCHLUSS IN UMLUFTVERSION •... -
Seite 25: Bedienung
BEDIENUNG Bedienfeld M - V Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Motor Schaltet den Gebläsemotor ein und aus. ein und aus. Geschw. bestimmt die Gebläsegech- Geschw. bestimmt die Gebläsegech- windigkeit und steuert fol- windigkeit und steuert fol- gende Geschwindigkeitsstu-... -
Seite 26: Wartung
WARTUNG Fettfilter SELBSTTRAGENDE METALLFETTFILTER - FILTERREINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. Bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter einzeln entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden. • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen. -
Seite 27: Auswechseln Der Lampen
Aktivkohlefilter (Umluftbetrieb) FILTERWECHSEL • Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei be- sonders intensiver Nutzung, häufiger ersetzt werden. • Den Wrasenleitschirm herausziehen. • Die Fettfilter entnehmen • Die entsprechenden Haken lösen und den gesättigten Aktiv- kohlefilter entnehmen. - Seite 44 Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.
