ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
02-33/2017 Rev.3

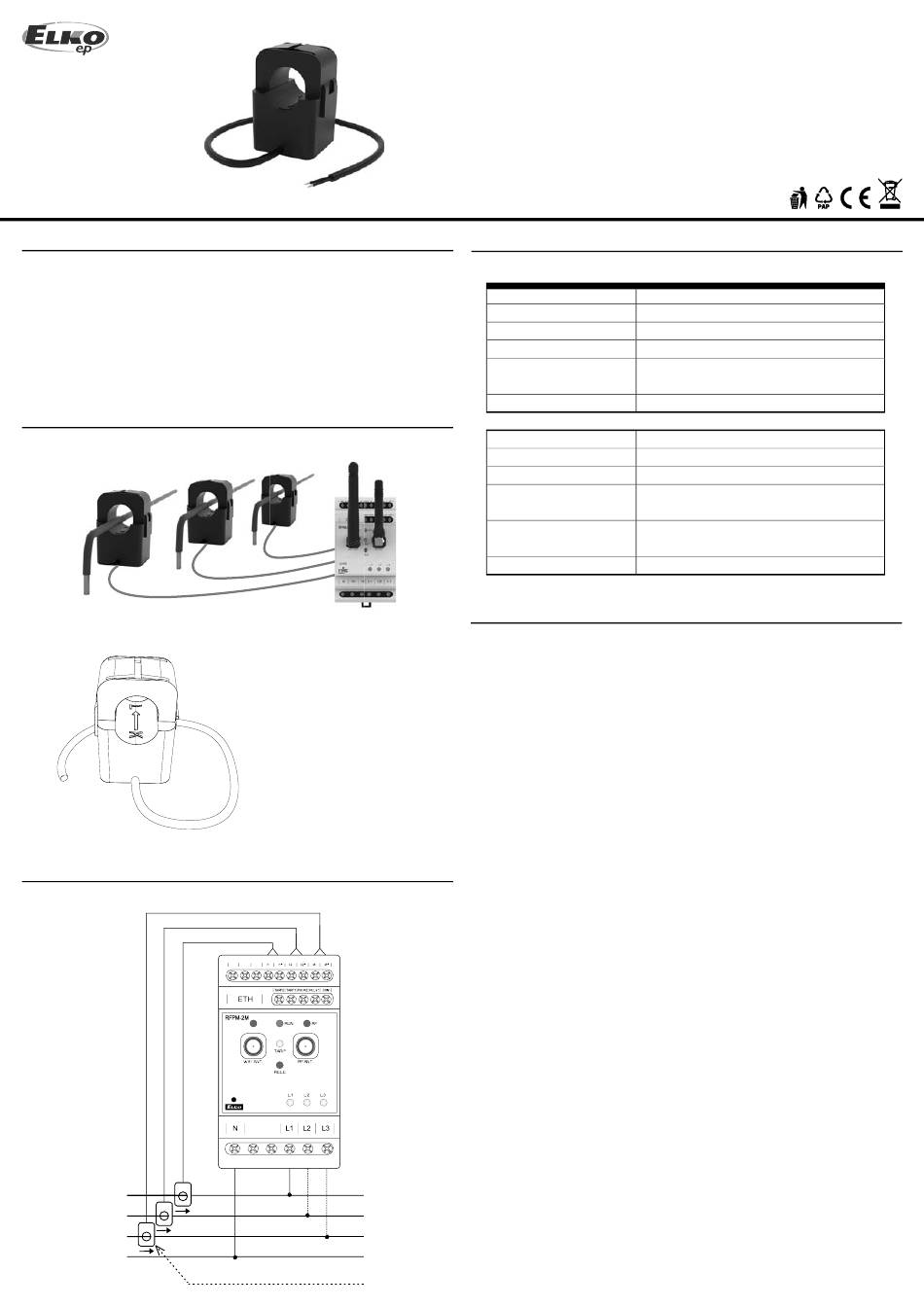

Charakteristika
• Proudový transformátor - CT50 má otevírací kleštičky, které je možné otevřít i
zavřít. Toto konstrukční provedení umožňuje proudový transformátor umístit na
stávající vodič měřeného okruhu, nejčastěji na hlavní přívod u elektroměru.
• CT50 je kompatibilní s jednotkou RFPM-2M - umožnuje připojit na sebe až tři
proudové transformátory CT50 pro měření elektřiny.
Montáž
Zapojení k RFPM-2M
L1
L2
L3
N
RFPM-2M
Šipka uvnitř proudového transformátoru
CT50 musí směřovat ke spotřebiči.
NC
NC
NC
WIFI
ETH
RST
Proudový transformátor CT50
CT50
Proudový transformátor
Technické parametry
Proud:
Výstup:
Převodní poměr:
Přesnost:
Izolační pevnost, Feritové
jádro / sekundární vinutí:
Frekvence:
Další údaje
Pracovní teplota:
Skladovací teplota:
Třída hořlavosti:
Max. průměr průchozího
vodiče:
Rozměry (š x v x h) /
délka kabelu:
Hmotnost:
Varování
Návod na použití je určen pro montáž a pro uživatele zařízení. Návod je vždy součástí
balení. Instalaci a připojení mohou provádět pouze pracovníci s příslušnou odbornou
kvalifi kací, při dodržení všech platných předpisů, kteří se dokonale seznámili s tímto
návodem a funkcí prvku. Bezproblémová funkce prvku je také závislá na předchozím
způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky
poškození, deformace, nefunkčnosti nebo chybějící díl tento prvek neinstalujte a
reklamujte jej u prodejce. S prvkem či jeho částmi se musí po ukončení životnosti
zacházet jako s elektronickým odpadem. Před zahájením instalace se ujistěte, že
všechny vodiče, připojené díly či svorky jsou bez napětí. Při montáži a údržbě je nutné
dodržovat bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci s
elektrickými zařízeními. Nedotýkejte se částí prvku, které jsou pod napětím - nebezpečí
ohrožení života. Z důvodu prostupnosti RF signálu dbejte na správné umístění RF prvků
v budově, kde se bude instalace provádět. RF Control je určen pouze pro montáž do
vnitřních prostor. Prvky nesmí být instalovány do kovových rozvaděčů a do plastových
rozvaděčů s kovovými dveřmi - znemožní se tím prostupnost radiofrekvenčního signálu.
RF Control se nedoporučuje pro ovládání přístrojů zajišťujících životní funkce nebo pro
ovládání rizikových zařízení jako jsou např. čerpadla, el. topidla bez termostatu, výtahy,
kladkostroje ap. - radiofrekvenční přenos může být zastíněn překážkou, rušen, baterie
vysílače může být vybita ap. a tím může být dálkové ovládání znemožněno.
CZ
CT50
50 A
50 A / 16.66 mA
3000:1
1 %
2000 V AC / 1 min
50 - 60 Hz
-15 .. 60 °C
-30 .. 90 °C
UL 94 - V
0
16 mm
31 x 46 x 32 mm /
1 m
86 g
