BEGA 71 043 Gebrauchsanweisung

19.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
DALI-Timer
DALI Timer
Temporisateur DALI
Gebrauchsanweisung
Anwendung
DALI-Timer für den Einbau in Schalter- und
Hohlraumdosen.
Der DALI-Timer kann Schaltuhrfunktionen mit
bis zu 14 Einträgen realisieren. Zum Aufrufen
von Lichtszenen für LED, Tunable White und
RGBW-Leuchten (DT6, DT8, RGBWAF, xy).
Produktbeschreibung
Modul für den Einbau in Schalter- und
Hohlraumdosen
DALI-Echtzeituhr
Konfiguration und Abfrage von Datum und
Uhrzeit über den DALI-Bus
Integrierte Schaltuhrfunktion mit bis zu
14 Einträgen
Jeder Eintrag besteht aus:
- Status (Aktiv/Inaktiv)
- 24h Zeitstempel
- Wochentag Aktiverungsmaske
- 1 DALI-Wirkbereich
- 1 DALI-Befehl
Anschlussklemmen 0,5-1,5@
Stromversorgung über DALI-Bus
Stromaufnahme < 5mA
Betriebstemperatur: 0 °C bis 50 °C
Gewicht: 0,05 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
Konfigurationssoftware
Die komfortable Software DALI-Cockpit
zur Konfiguration von DALI-Systemen
und zur Überwachung der Kommunikation auf
dem DALI-Bus steht auf unserer Website zum
Download zur Verfügung.
https://www.bega.de/dali-cockpit
15 15
Instructions for use
Application
DALI timer for installation in switch and cavity
boxes.
The DALI timer can perform timing functions
with up to 14 entries. For calling up lighting
scenarios for LED, tunable white and RGBW
luminaires (DT6, DT8, RGBWAF, xy).
Product description
Module for installation in switch and cavity
boxes
DALI real-time clock
Configuration and query of date and time
through the DALI bus
Integrated timing functions with up to
14 entries
Each entry consists of:
- Status (active/inactive)
- 24h time stamp
- Weekday activation mask
- 1 effective DALI area
- 1 DALI command
Connection terminals 0.5–1.5@
Power supply through DALI bus
Power consumption < 5mA
Operating temperature: 0 °C to 50 °C
Weight: 0.05 kg
Safety
The installation and operation of this accessory
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any accessory is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Configuration software
The convenient DALI Cockpit software
for configuring DALI systems and for monitoring
communication on the DALI bus can be
downloaded from our website.
https://www.bega.com/dali-cockpit
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com

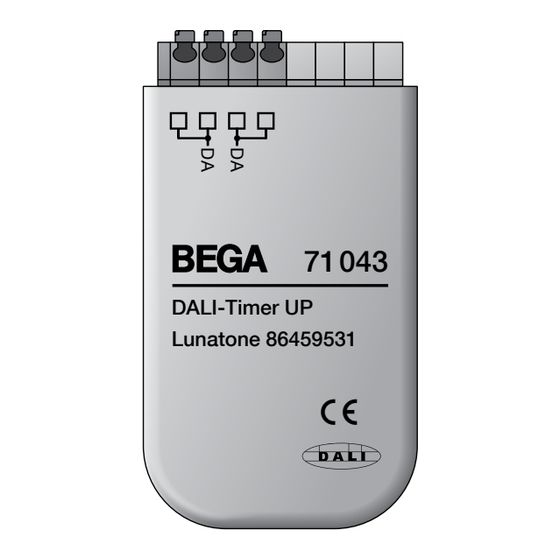

71 043
DALI-Timer UP
Lunatone 86459531

33 33
Fiche d'utilisation
Utilisation
Temporisateur DALI pour l'installation dans
des boîtes d'encastrement ou interrupteurs
encastrés
Le temporisateur DALI peut assurer des
fonctions de temporisation sur 14 entrées
maximum. Pour appeler des scénarios pour
luminaires à LED, Tunable White et RGBW
(DT6, DT8, RGBWAF, xy).
Description du produit
Module pour l'installation dans des boîtes
d'encastrement ou interrupteurs encastrés
Horloge temps réel DALI
La configuration et la requête de la date et de
l'heure s'effectuent via le bus DALI
Fonction de temporisation intégrée avec
jusqu'à 14 entrées
Chaque entrée se compose des éléments
suivants :
- Statut (actif/inactif)
- Horodateur 24h
- Masque d'activation jour de la semaine
- 1 zone efficace DALI
- 1 commande DALI
Borniers 0,5-1,5@
Alimentation électrique par bus DALI
Consommation électrique < 5 mA
Température de service : 0 °C à 50 °C
Poids: 0,05 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à cet
accessoire se feront sous la responsabilité
exclusive de celui qui les effectuera.
Logiciel de configuration :
Le logiciel DALI Cockpit, facile à utiliser, servant
à configurer les systèmes DALI et à surveiller
la communication sur le bus DALI peut être
téléchargé sur note site internet.
https://www.bega.com/dali-cockpit
71 043
