Seite 3: Inhaltsverzeichnis
1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................18 Anschlüsse und Bedienelemente....................22 Bedienung..............................27 Technische Daten............................ 29 Stecker- und Anschlussbelegungen....................31 Fehlerbehebung............................33 Umweltschutz............................36 W-DMX Box G5 transceiver... -
Seite 4: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. W-DMX Box G5 transceiver... -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. W-DMX Box G5 transceiver... -
Seite 6: Darstellungsmittel
Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. W-DMX Box G5 transceiver... -
Seite 7: Symbole Und Signalwörter
HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. W-DMX Box G5 transceiver... - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. W-DMX Box G5 transceiver...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. W-DMX Box G5 transceiver... - Seite 10 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. W-DMX Box G5 transceiver...
- Seite 11 Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel. Nehmen Sie am Netzkabel keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. W-DMX Box G5 transceiver...
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. W-DMX Box G5 transceiver...
- Seite 13 Außentemperaturen). Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. W-DMX Box G5 transceiver...
- Seite 14 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. W-DMX Box G5 transceiver...
- Seite 15 Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. W-DMX Box G5 transceiver...
-
Seite 16: Leistungsmerkmale
LED-Anzeigen zur Erfassung des Betriebszustands und der Signalstärke Power Twist TR1-Anschluss zur Spannungsversorgung (Netzkabel mitgeliefert) 2 abschraubbare Antennen (2 dB und 5 dB) Abnehmbarer Omega-Bügel mit M10-Gewinde Inklusive DMX-Adapter XLR 3-pin auf 5-pin und 5-pin auf 3-pin W-DMX Box G5 transceiver... -
Seite 17: Installation
Stolperfallen bilden. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. W-DMX Box G5 transceiver... -
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. W-DMX Box G5 transceiver... -
Seite 19: Punkt-Zu-Punkt-Verbindung
Schließen Sie ein als Sender konfiguriertes Gerät an den DMX-Ausgang Ihres DMX-Controllers an und ein als Empfänger konfiguriertes Gerät an den DMX-Eingang des ersten DMX-Geräts in der DMX-Kette an, die gesteuert werden soll. In dieser Punkt-zu-Punkt-Konfiguration wird das DMX-Signal von einem Sender zu einem Empfänger übertragen. W-DMX Box G5 transceiver... -
Seite 20: Punkt-Zu-Mehrpunkt-Verbindung
Empfänger konfiguriertes Gerät an den DMX-Eingang des jeweils ersten Geräts in den DMX-Ketten an, die gesteuert werden sollen. In dieser Punkt-zu-Mehrpunkt-Konfigura‐ tion wird das DMX-Signal von einem Sender zu mehreren Empfängern übertragen. W-DMX Box G5 transceiver... - Seite 21 Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abgeschlossen ist. W-DMX Box G5 transceiver...
-
Seite 22: Anschlüsse Und Bedienelemente

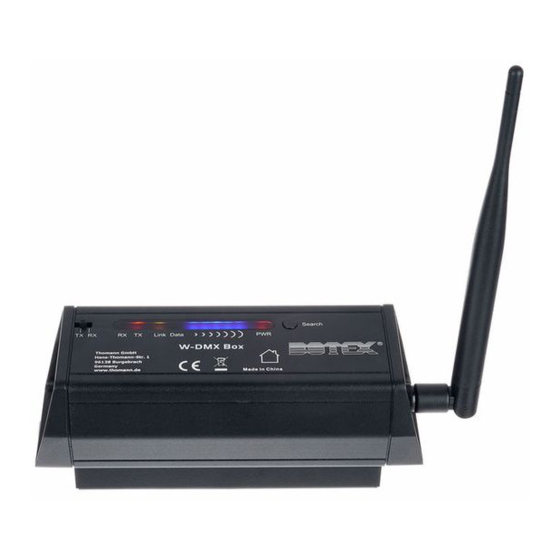

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite W-DMX Box G5 transceiver... - Seite 23 Aus: Übertragungsstrecke zu einem Empfänger nicht aktiv. Bedeutung, wenn das Gerät als Empfänger arbeitet: Blinkt: Das Gerät versucht, eine Übertragungsstrecke zu einem Sender aufzubauen. Dauerlicht: Übertragungsstrecke zu einem Sender aktiv. Aus: Übertragungsstrecke zu einem Sender nicht aktiv. W-DMX Box G5 transceiver...
- Seite 24 Aus: Es wird kein DMX-Signal empfangen. 5 Anzeige der Signalstärke des Funksignals. 6 Kontroll-LED [PWR] Leuchtet, wenn das Gerät mit der Spannungsversorgung verbunden ist. 7 [Search] Taste zum Herstellen einer Verbindung, wenn das Gerät als Sender arbeitet. 8 Antenne W-DMX Box G5 transceiver...
- Seite 25 Anschlüsse und Bedienelemente Rückseite W-DMX Box G5 transceiver...
- Seite 26 Anschlüsse und Bedienelemente 9 Verriegelbare Eingangsbuchse (Power Twist TR1) für den Netzanschluss 10 [DMX IN] DMX-Eingang, ausgeführt als XLR-Einbaustecker, 5-polig 11 [DMX OUT] DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 5-polig W-DMX Box G5 transceiver...
-
Seite 27: Bedienung
Sender besteht. Drücken Sie am Sender die Taste [Search] kurz. Die LEDs [Link] am Sender und am Emp‐ fänger blinken schnell, die Verbindung wird hergestellt. Leuchtet die LED [Data], liegt am Sender ein DMX-Signal an. W-DMX Box G5 transceiver... - Seite 28 Halten Sie [Search] ungefähr vier Sekunden lang gedrückt. ð Die Verbindung zum Empfänger wird unterbrochen. Die LED [Link] am Empfänger erlischt. Das Gerät wird mit einer 2 dB-Antenne und einer 5 dB-Antenne ausgeliefert. Die 5 dB- Antenne darf nur im Empfängermodus verwendet werden. W-DMX Box G5 transceiver...
-
Seite 29: Technische Daten
500 m, ohne Hindernisse Leistungsaufnahme Versorgungsspannung 100 - 240 V 50/60 Hz Schutzart IP20 Einbaueigenschaften Omega-Bügel mit M10-Gewinde Abmessungen mit Bügel, ohne Antenne 171 mm × 65 mm × 81 mm (B × H × T) Gewicht 0,6 kg W-DMX Box G5 transceiver... - Seite 30 Technische Daten Umgebungsbedingungen Temperaturbereich –10 °C…50 °C Relative Luftfeuchte 50 %, nicht kondensierend W-DMX Box G5 transceiver...
-
Seite 31: Stecker- Und Anschlussbelegungen
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“ eine nicht funktionierende Lightshow sein! W-DMX Box G5 transceiver... - Seite 32 Eine fünfpolige XLR-Buchse dient als DMX-Ausgang, ein fünfpoliger XLR-Stecker dient als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) W-DMX Box G5 transceiver...
-
Seite 33: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: W-DMX Box G5 transceiver... - Seite 34 6. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Die Übertragung ist gestört 1. Probieren Sie, ob die Übertragung besser funktioniert, wenn Sie mit dem Sender näher an den Empfänger herangehen. W-DMX Box G5 transceiver...
- Seite 35 Kanäle. 5. Störungen können auch von anderen Funk- und In- Ear-Systeme verursacht werden. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. W-DMX Box G5 transceiver...
-
Seite 36: Umweltschutz
