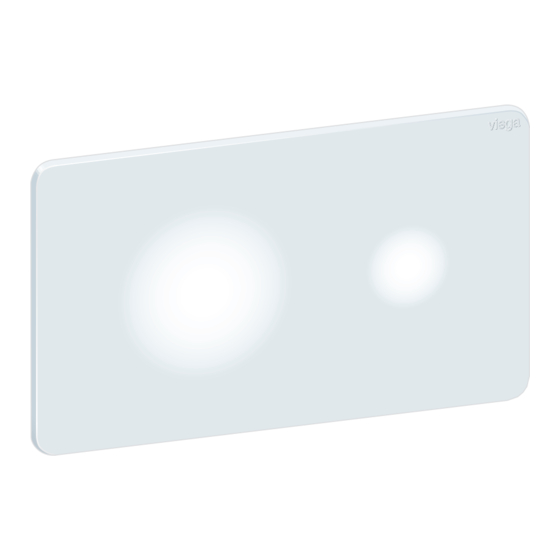

- Seite 1 Gebrauchsanleitung WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive für alle Prevista-UP-Spülkästen Modell Baujahr (ab) 8615.1 05/2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Allgemeine Hinweise 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Technische Daten 2.3.3 Anschlussschema 2.3.4 Funktionsweise 2.3.5 Systemerweiterungen 2.4 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Benötigtes Material und Werkzeug 3.2 Montage... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive... -
Seite 4: Kennzeichnung Von Hinweisen
Über diese Gebrauchsanleitung Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. -
Seite 5: Produktinformation
Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Geeignete Spülkästen Die Betätigungsplatte ist für das Auslösen von Spülvorgängen an Viega UP-Spülkästen bestimmt. Der Einbau ist in allen Prevista-UP-Spülkästen möglich. Allgemeine Hinweise Wenn Sie Beschädigungen am Produkt oder an einzelnen Bauteilen feststellen, dann führen Sie keine Reparatur durch, sondern lassen Sie das Produkt durch qualifiziertes Personal austauschen. - Seite 6 Produktinformation Symbol Beschreibung Gleichstrom Schutzklasse III Gekennzeichnetes Produkt darf nicht über den Hausmüll entsorgt werden. WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive...
-
Seite 7: Produktbeschreibung
Produktinformation Produktbeschreibung 2.3.1 Übersicht Abb. 1: Lieferumfang Betätigungsplatte Betätigungsstift Haltebolzen Silikonfett (2 x 2 g) Einbaurahmen 2.3.2 Technische Daten Spülmenge Die Spülmengen für die Spülauslösung betragen: Kleinspülmenge: ca. 2 / 3 / 4 Liter Großspülmenge: ca. 3,5 / 4,5 / 6 / 7,5 Liter Zur Einstellung der Spülung siehe Ä... -
Seite 8: Anschlussschema
Produktinformation Hygiene-Funktion Hygienespülmenge 3 / 7,5 Liter Hygienespülintervall 1 / 12 / 24 / 72 / 168 Stunden Spannung und Stromstärke Spannung [V] Stromstärke [mA] 2.3.3 Anschlussschema Abb. 2: Anschlussschema, Netzteil, WC-Betätigungsplatte für Prevista Netzteil Antriebseinheit elektronisch WC-Betätigungsplatte für Prevista WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive... -
Seite 9: Funktionsweise
Legionellen) bilden. Um die Keimbildung zu verhindern, ist es wichtig, Leitungen regelmäßig durchzuspülen. Zu diesem Zweck wurde die Viega Hygiene-Funktion entwickelt. Mit der Viega Hygiene-Funktion werden Spülungen zeitgesteuert ausge‐ löst. Intervall und Spülmenge werden je nach Bedarf eingestellt und von der Steuerung gespeichert. Alle Einstellungen bleiben auch bei einem Stromausfall erhalten. -
Seite 10: Zubehör
Produktinformation Funkauslösung Um statt eines kabelgebundenen externen Signalgebers einen Funk‐ empfänger anschließen zu können, benötigen Sie folgendes Zubehör: Mit einem Funkempfänger (Modell 8570.58) können Signale von z. B. HEWI-Funksendern zur Spülauslösung (z. B. an Stützklappgriffen) emp‐ fangen werden. Zubehör Erforderliches Zubehör Zur vollständigen Montage der elektronischen Betätigungsplatte ist das Zubehörset elektronisch (Modell 8655.11) erforderlich. - Seite 11 Produktinformation Anschlusskabel (Modell 8570.55) 3-Meter-Kabel für die externe Spülauslösung über bauseitigen und han‐ delsüblichen Taster mit Schließfunktion oder potenzialfreien Kontakt (Schließdauer min. 350 ms). Erweiterungskabeladapter (Modell 8580.49) Zum Anschluss eines Funkempfängers. Adapter (Modell 8570.57) Für eine redundante Spannungsversorgung kann mittels Adapter zusätzlich das Batteriefach (Modell 8570.56) angeschlossen werden.
-
Seite 12: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Montagebedingungen Elektromagnetische Störquellen Wenn sich in der Nähe der Betätigungsplatte eine elektromagnetische Störquelle befindet, kann es zu Fehlfunktionen kommen. Halten Sie bei der Montage einen Mindestabstand von 1 m zu Geräten ein, von denen elektromagnetische Strahlung ausgeht, z. B. Induktions‐ kochfelder. -
Seite 13: Montage
Handhabung Montage 3.2.1 Spülkasten vorbereiten Voraussetzungen: Das Zubehörset elektronisch (Modell 8655.11) ist montiert. Der Spülkasten ist in der Vorwand eingebaut. Die Vorwand ist verfliest. ▶ Die Schachtabdeckung abnehmen. ▶ Den Revisionsschacht an den Ecken einschneiden. ▶ Die Seiten des Revisionsschachts bis zum Fliesenspiegel nach außen knicken und abbrechen. - Seite 14 Handhabung ▶ Die Abdeckplatte entnehmen. ▶ Das Eckventil schließen. ▶ Den Flexschlauch am Füllventil lösen. ▶ Um die Leitung zu spülen, das Eckventil für ein paar Sekunden öffnen. WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive...
- Seite 15 Handhabung ▶ Das Eckventil schließen. ▶ Den Flexschlauch am Füllventil anschließen. ▶ Das Eckventil wieder öffnen. INFO! Prüfen Sie das Eckventil und das Füllventil auf Dichtheit. Stellen Sie die gewünschte Spülmenge ein, siehe Ä Kapitel 3.3.1 „Spülung einstellen“ auf Seite 22. WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive...
- Seite 16 Handhabung ▶ Die Abdeckplatte in den Spülkasten einsetzen. ▶ Die Verriegelung der Abdeckplatte um 90° im Uhrzeigersinn drehen. ▶ Den Einbaurahmen aufsetzen. ▶ Die Haltebolzen einführen. WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive...
- Seite 17 Handhabung ▶ Die Haltebolzen um 90° im Uhrzeigersinn drehen. ▶ Den Einbaurahmen ausrichten. ▶ Um die Haltebolzen zu fixieren, Sicherungsringe im Uhrzeigersinn drehen. Wenn Sie nicht sicher sind, welcher Spülkasten verbaut ist, können Sie ihn anhand der folgenden Abmessungen identifizieren. UP-Spülkasten 3H UP-Spülkasten 3L WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive...
- Seite 18 Handhabung UP-Spülkasten 3F INFO! Bei Einbau von vorne in die UP-Spülkästen 3H, 3L, 3F. ▶ Den Abstand für den Betätigungsstift ermitteln. INFO! Spülkasten 3H und 3L. ▶ Falls erforderlich, den Betätigungsstift passend kürzen. 0: 75–50 mm 1: 50–25 mm 2: 25–10 mm INFO! Spülkasten 3F.
- Seite 19 Handhabung INFO! Bei Einbau von oben in den UP-Spülkasten 3L. ▶ Den Abstand für den Betätigungsstift ermitteln. ▶ Falls erforderlich, den Betätigungsstift passend kürzen. 0: 60–45 mm 1: 45–25 mm 2: 25–10 mm ▶ Den Betätigungsstift durch die linke Öffnung des Einbaurahmens bis zum Anschlag einführen.
- Seite 20 Handhabung ▶ Das Silikonfett auf die elektronischen Anschlüsse auftragen. ▶ Die Steuerleitung an die Betätigungsplatte anschließen. INFO! Der Radarsensor wird kalibriert. Während der Kalib‐ rierung ist die Betätigungsplatte für ca. 60 Sekunden funkti‐ onslos. ▶ Bei Bedarf können jetzt zusätzliche externe Signalgeber an die Antriebseinheit angeschlossen werden.
-
Seite 21: Externe Signalgeber Anschließen
Handhabung 3.2.3 Externe Signalgeber anschließen HINWEIS! Sachschäden durch Überspannung Wenn Sie an das Anschlusskabel für den externen Taster Spannung anlegen, beschädigen Sie dadurch die Steue‐ rung. Legen Sie keine externe Spannung an! Voraussetzungen: Bauseitige Taster mit Schließfunktion oder potentialfreiem Kontakt (Schließdauer min. -
Seite 22: Inbetriebnahme
Handhabung Inbetriebnahme 3.3.1 Spülung einstellen Am Ablaufventil im Spülkasten muss die kleinstmögliche Kleinspülmenge eingestellt sein. Die Spülmenge wird über die DIP-Schalter der Antriebseinheit einge‐ stellt. Einstellung der Spülmenge B Intervall der Hygiene-Funktion C Einstellung der Spülmenge der Hygiene-Funktion DIP-Schalter Position: AUS DIP-Schalter Position: EIN WC-Betätigungsplatte für Prevista Visign for Style 25 sensitive... -
Seite 23: Schäden Durch Feuchtigkeit
Handhabung Die Belegung der DIP-Schalter: Die Schalter 1–4 bestimmen die Spülmenge. Die Schalter 5–7 bestimmen das Intervall der Hygiene-Funktion. Der Schalter 8 bestimmt die Spülmenge der Hygiene-Funktion. HINWEIS! Schäden durch Feuchtigkeit Eindringende Feuchtigkeit kann die Antriebseinheit beschädigen. Die Schutzhülle der DIP-Schalter nicht entfernen. Spülmengen einstellen (A) Programm Großspülmenge... -
Seite 24: Fehler, Störungen Und Abhilfe
Handhabung Spülmenge der Hygiene-Funktion einstellen (C) Spülmenge (in Liter) Position des Schalters 8 Fehler, Störungen und Abhilfe Fehler Ursache Abhilfe Das WC spült nicht. Die Versorgungsspannung ist aus‐ Die Spannungsversorgung prüfen. gefallen. Der Spülkasten ist noch nicht voll‐ Warten, bis der Spülkasten ausrei‐ ständig gefüllt. -
Seite 25: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Elektronische Bauteile sowie Batterien oder Akkus dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß der WEEE-Richtlinie 2012/19/EU fachgerecht entsorgt werden. - Seite 26 Viega Supply Chain GmbH & Co. KG service-technik@viega.de viega.de DE • 2020-07 • VPN200290...
