Kathrein ZAS 140 Montage

ZAS 140
20410069
Flachdachständer
Merkmale
Der Flachdachständer ZAS 140 wurde für die Montage einer
Satellitenantenne (z. B. CAS 90) auf einem ebenen Untergrund
entwickelt. Das stabile Befestigungssystem gewährleistet eine
präzise Ausrichtung.
• Stufenlos für jede Dachneigung einstellbar
• Material: feuerverzinkter Stahl EN ISO 1461
• Geeignet zum Beschweren mit Betonplatten, 40 x 40 cm
• Geeignet für O set-Parabolantennen bis Ø 90 cm
(z. B. CAS 06, CAS 60, CAS 80, CAS 90, KEA 650, KEA 750,
KEA 850, BAS 65)
• Schnelle und einfache Montage mit 4 Muttern und
Befestigungsbügel
Lieferumfang
• Mast
• Rahmen
• 4 Muttern M10
• Befestigungsbügel
Montage
Sicherheitshinweise
WARNUNG
Gefahr schwerer Verletzung durch herabfallende Teile!
Bei Montage auf glatten Oberfl ächen kann der Flachdachständer bei starkem Wind vom Montageort herunterrutschen.
► Sicherstellen, dass der Flachdachständer nicht verrutschen kann.
ACHTUNG
Sachschäden durch Überschreiten der Grenzlast!
Bei Montage an Dach- und Gebäudekanten und zylindrischen Bauwerken ist gemäß DIN 1055, Teil 4 bzw. DIN 4131 mit
erhöhten Wind- oder Schwingungsbelastungen zu rechnen.
► Bei der Wahl des Aufstellungsortes bauwerkstypische Besonderheiten berücksichtigen.
ACHTUNG
Sachschäden durch zu hohe Windlast!
Bei größeren O set-Parabolantennen, z. B. bei CAS 90, kann eine zu hohe Windlast zum Umkippen der Antenne führen.
► Antenne möglichst niedrig am Mast des Flachdachständers montieren.
► Sicherstellen, dass die Montagehöhe der Mastschelle die maximale Höhe von 90 cm nicht überschreitet. Beachten Sie,
dass sich die maximale Höhe auf die obere Kante der Mastschelle bezieht.
Flachdachständer montieren
1. Rahmen auf einem festen Untergrund aufstellen.
2. Betonplatten 40 x 40 cm einlegen (Gewicht jeweils ≥ 18 kg):
• 4 x für Antennen < Ø 80 cm (z. B. CAS 06, CAS 60, KEA 650,
BAS 65)
• 8 x für Antennen ≥ Ø 80 cm (z. B. CAS 80, CAS 90, KEA 750,
KEA 850)
3. Mast seitlich auf den Zylinder in der Rahmenmitte (① in Abb. 2)
aufsetzen.
1 / 2

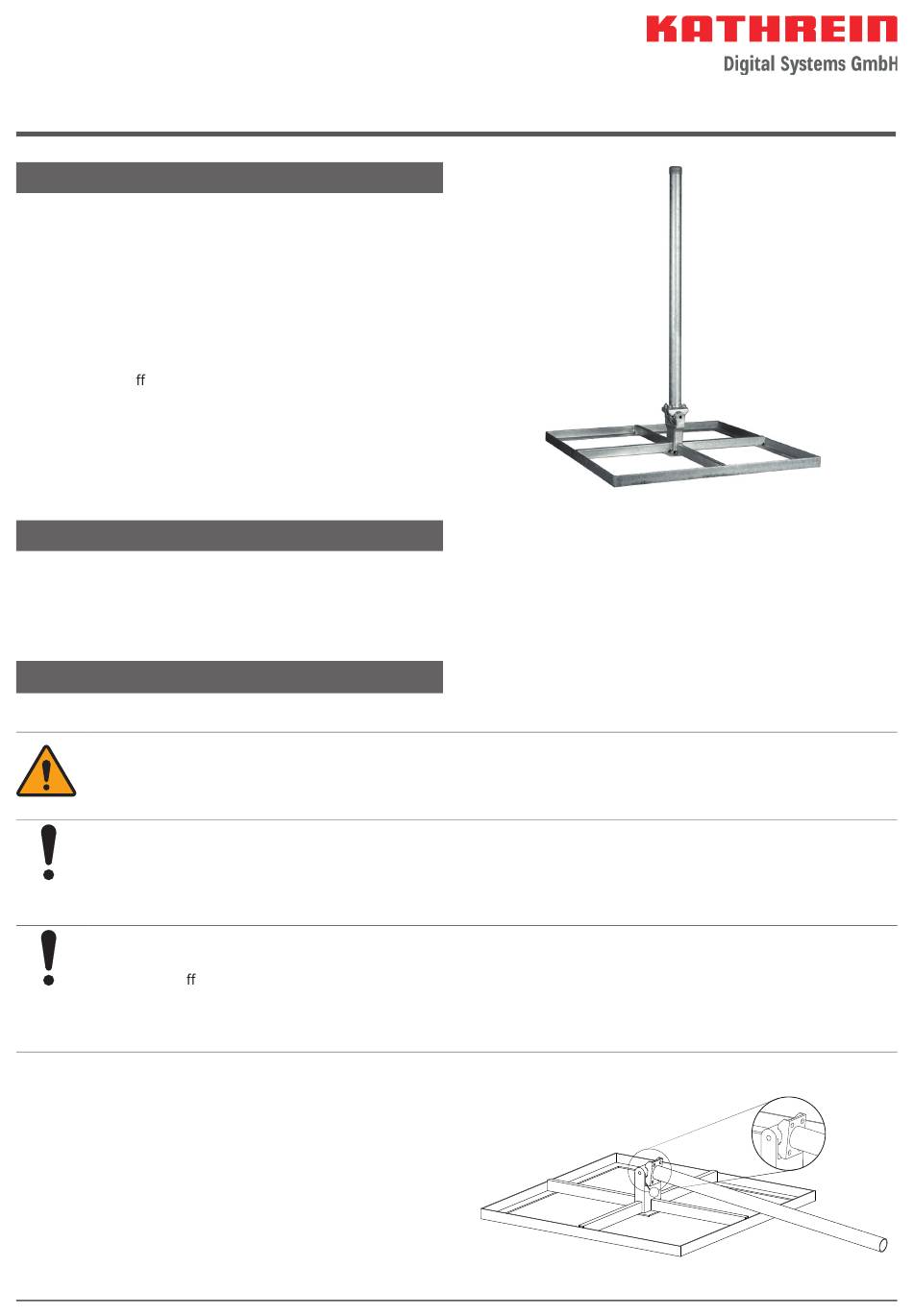

Abb. 1: Flachdachständer ZAS 140
1
Abb. 2: Mast einsetzen
