Bedienungsanleitung

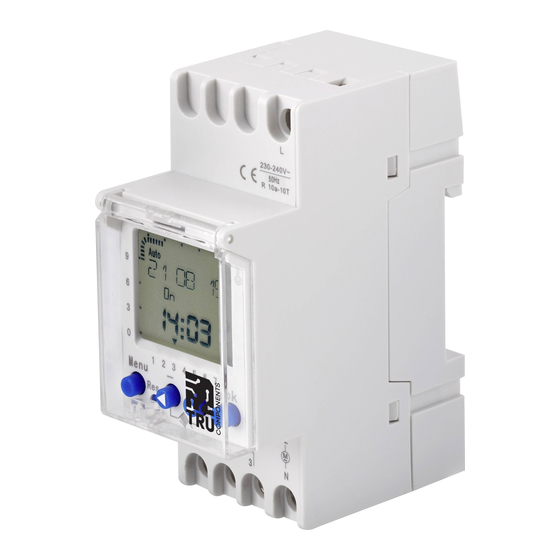

Zeitschaltuhr für Hutschiene
Best.-Nr. 2144015 Best.-Nr. 2144016
Bestimmungsgemäße Verwendung
Das Produkt dient als Zeitschaltuhr zur Steuerung elektrischer Anlagen mit bis zu zwei einzeln programmier-
baren Schaltkanälen. Für die Zeitschaltuhren mit den Bestellnummern 2144015 und 2144023 stehen nur je
ein Schaltkanal zur Verfügung. Die Zeitschaltuhr verfügt über 58 in 29 Blöcken (ein/aus) programmierbare
Speicherplätze. Eine Pin zur Sicherung der Zeitschaltuhr vor unbefugter Benutzung ist einstellbar. Die Um-
schaltung zwischen der Zeitanzeige von Sommer- und Winterzeit ist möglich. Für die Zeitschaltuhren der
Bestellnummern 2144023 und 2144025 kann ein Zufalls-/Urlaubsprogramm zur Randomisierung der Schalt-
vorgänge, z.B. während eines Urlaubs der Hausbewohner, eingestellt werden. Bei den Bestellnummern
2144015 und 2144016 ist diese Funktion nicht verfügbar.
Die Zeitschaltuhr ist für den unabhängigen Einbau in einem Schaltschrank mittels symmetrischem 35 mm-
Profil gemäß der Norm EN 60715 (Hutschiene) bestimmt.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtig-
keit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt wer-
den. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag,
etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen
Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind, Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Zeitschaltuhr • Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedie-
nungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung ge-
geben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbe-
sondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur
sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Er-
schütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
b) Installation
• Die Installationsarbeiten dürfen nur durch eine Fachkraft erfolgen, die mit den damit verbun-
denen Gefahren und den entsprechenden Vorschriften vertraut ist.
• Bevor Sie das Gerät anschließen, unterbrechen Sie den Stromkreis, mit dem das Gerät ver-
bunden werden soll. Entfernen Sie die entsprechende Hauptsicherung oder lösen Sie die
Automatiksicherung aus!
• Vergewissern Sie sich, dass alle entsprechenden Kabel stromfrei geschaltet sind. Vergewis-
sern Sie sich, dass die Kabel isoliert sind und die Kontaktpunkte abgedeckt sind. Verwenden
Sie niemals blanke Drähte für den Anschluss.
• Das Gerät ist intern mit Hilfe einer Schutzschaltung gegen Interferenzen geschützt. Trotz
dieser Schutzmaßnahmen können sehr starke Magnetfelder die Funktion beeinträchtigen.
• Interferenzen lassen sich unter Beachtung folgender Installationsregeln vermeiden:
- Montieren Sie das Gerät nicht in der Nähe induktiver Lasten (Motoren, Transformatoren,
Schütze usw.).
- Die Einspeisung sollte über einen getrennten Netzstromkreis (bei Bedarf mit Netzfilter)
erfolgen.
- Induktive Lasten müssen mit Schutzeinrichtungen zum Abbau von Überspannungen ausge-
rüstet werden (Varistoren, RC-Filter).
• Prüfen Sie, ob Störsignale emittiert werden, wenn der Einsatz der Zeitschaltuhr zusammen
mit anderen Geräten in einer Anlage erfolgt.
c) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
Best.-Nr. 2144023 Best.-Nr. 2144025
Bedienelemente
12 15 18 21 24
5
Auto
9
6
3
4
0
1 2 3 4 5 6 7
3
-
MENU
Res 1 2
2
1
Displaysymbole
automatische Schaltintervalle
Auto
Datums- und Zeiteinstellungen
C1 ON Status eines Schaltkanals EIN
Schaltanschluss (nur bei 2 Schaltanschlüs-
C1
sen sichtbar)
Winterzeit aktiv
Handsymbol (ein/aus)
Spannungsanzeige (2 Punkte
blinken=Betriebsspannung liegt an
3 Punkte blinken=läuft auf Reserve)
Anzeige des aktuellen Tages ( ) 1-7 >
1-7
Mo-So
Die Symbole C1 und C2 werden nur bei Best.-Nr. 2144016 & 214025 mit 2 Relaisanschlüssen
verwendet. Alle anderen Produkte haben keine weiteren Kanalsymbole.
Montage und Anschluss
4 5 6
L μ L
1 2 1 5 1 8 2 1 24 1 2 15 18 21 24
A uto Auto
9
9
6 6
3 3
0 0
1 2 3 4 5 6 7 1 2 3 4 5 6 7
ok MENU ok
MENU - + - +
Res Res
L L
M M
~ ~
3 N
1 μ 2 3 N 1 μ 2
N
L1
L2
Die Zeitschaltuhren mit den Best.-Nr. 2144016 & 214025 verfügen über 2 Relaisanschlüsse.
Das rechte Anschlussdiagramm gilt nur für diese.
Inbetriebnahme und Programmierung
a) Ein-/Ausschalten und Zurücksetzen
Drücken und halten Sie die Taste Res (1) mit einem spitzen Gegenstand, z.B. Stift für ca. 1 Sekunde, um
•
die Zeitschaltuhr in Betrieb zu nehmen. Es erscheinen kurz alle Displayelemente und die Zeitschaltuhr
ist zur Grundeinstellung bereit. Um die Einstellungen während des Betriebs zurückzusetzen, drücken
Sie die Taste Res erneut.
Eine evtl. eingestellte Pin und die programmierten Schaltprogramme bleiben beim Zurücksetzen
erhalten.
• Das LC-Display wird nach 10 Betriebszeit ohne Betriebsspannungsversorgung abgeschaltet, um Batte-
rie zu sparen (Schlafmodus). Drücken Sie kurz die Taste MENU (2), um die Displayanzeige zu aktivieren.
• Wenn die Zeitschaltuhr durch die Batterie betrieben wird, blinken drei Punkte, liegt eine Betriebsspan-
nung an, blinken nur zwei.
b) Einstellübersicht (grafisch)
1 Taste Res
6
2 Taste MENU
7
3 Taste -
4 Tageszahlen (1-7 --> Mo-So)
5 Eingestellte Schaltzeiten
8
(24 h-Ziffern und Balken)
6 LC-Display
7 Datum
9
8 Uhrzeit
ok
9 Taste ok
10 Taste +
10
Programmiermodus
Prog
manuelle Einstellungen
Man
C2 OFF Status des Schaltkanals AUS
Schaltanschluss (nur bei 2 Schaltan-
C2
schlüssen sichtbar)
Sommerzeit aktiv
Programmierte Schaltvorgänge (des
aktuellen Tages)
Balkenanzeige der eingestellten
Schaltzeiten
Anzeige des Wochentags (zusammen
mit der Ziffer)
1. Montieren Sie die Zeitschaltuhr auf einer DIN-gerech-
ten Hutschiene. Ziehen Sie den Verriegelungshebel
vorsichtig etwas nach unten und klicken die Verriege-
lung auf der Schiene fest und lassen wieder los.
2. Schließen Sie die Zeitschaltuhr nach den Angaben des
Anschlussdiagramms an. Klemmen Sie die Anschluss-
drähte fest. Verwenden Sie einen Kreuzschlitzschrau-
bendreher zum Schrauben.
N
L1
L2
