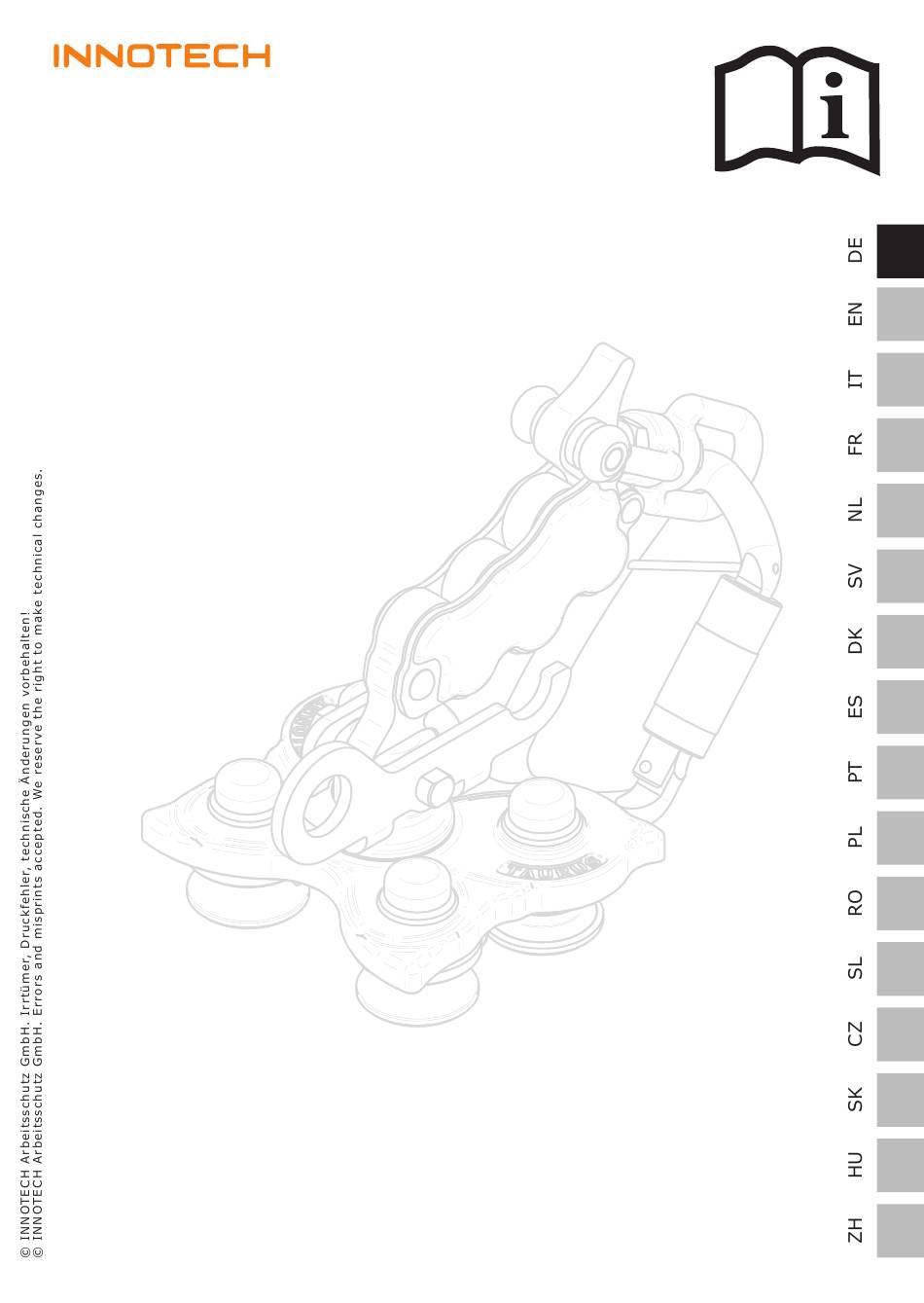

TAURUS GLEIT-A-31
Aufbau- und Verwendungsanleitung
DE – ACHTUNG: Die Verwendung des Innotech-Produktes ist erst zulässig nach-
dem die Gebrauchsanleitung in der jeweiligen Landessprache gelesen wurde.
EN – ATTENTION: Use of the Innotech product is only permitted after the in-
struction manual has been read in the respective national language.
IT – ATTENZIONE: L'utilizzo del prodotto Innotech è permesso solo previa lettura
del manuale di istruzioni nella lingua del paese corrispondente.
FR – ATTENTION : L'utilisation du produit Innotech n'est autorisée qu'après
la lecture du mode d'emploi correspondant dans la langue du pays.
NL – ATTENTIE: Het gebruik van dit Innotech product is pas toegestaan, nadat
de gebruikshandleiding in de taal van het betreffende land gelezen werd.
SV – O B S : Denna Innotech-produkt får inte användas, förrän bruksanvisningen
på respektive lands språk har lästs igenom.
DK – GIV AGT: Det er først tilladt at anvende Innotech-produktet, før end brugs-
vejledningen på det pågældende lands sprog er læst.
ES – ATENCIÓN: El uso del producto Innotech sólo está permitido después de
que se hayan leído las instrucciones de uso en el idioma del respectivo país.
PT – ATENÇÃO: O uso do produto Innotech apenas é permitido depois de ter lido
as instruções de uso na respectiva língua nacional.
PL – UWAGA: korzystanie z produktu Innotech jest jedynie dozwolone po
przeczy­ t aniu­podręcznika­w­języku­narodowym.
RO – ATENŢIE:­Utilizarea­produsului­Innotech­este­autorizată­abia­după­ce­au­
fost­citite­instrucţiunile­originale­de­utilizare­în­limba­ţării­respective.
SL – POZOR: Uporaba izdelka Innotech je dovoljena šele po tem, ko navodila
preberete v svojem jeziku.
CZ – POZOR:­Práce­s­výrobkem­Innotech­je­povolena­až­po­prostudování­návodu­
k­použití­v­příslušném­jazyce­daného­státu.
SK – POZOR:­Používanie­výrobku­Innotech­je­povolené­až­potom,­keď­ste­si­
prečítali­návod­na­obsluhu­v­jazyku­príslušnej­krajiny.
HU – FIGYELEM: Az Innotech termékek használata csak az után engedélyezett,
miután saját nyelvén elolvasta a használati utasítást.
ZH – 注意:只有在阅读了当地语言的使用说明后,才能使用 Innotech 公司的产品。

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Innotech TAURUS GLEIT-A-31

  • Seite 1 ES – ATENCIÓN: El uso del producto Innotech sólo está permitido después de que se hayan leído las instrucciones de uso en el idioma del respectivo país. PT – ATENÇÃO: O uso do produto Innotech apenas é permitido depois de ter lido as instruções de uso na respectiva língua nacional.
  • Seite 2: Sicherheitshinweise

    SICHERHEITSHINWEISE Vor Gebrauch müssen folgende Sicherheitshinweise und der neueste Stand der Technik berücksichtigt werden. INNOTECH "TAURUS GLEIT-A-31" darf nur in Verbindung mit dem INNOTECH "TAURUS" Schienensystem verwendet werden. Diese Gebrauchsanleitung vollständig lesen. Die Aufbau- und Verwendungsanleitung des Schienensystemes INNOTECH "TAURUS" vollständig lesen. (Sicherheitshinweise beachten!) Diese Aufbau- und Verwendungsanleitung ist vom Bauherrn aufzubewahren und dem Anwender zur Verfügung zu stellen.
  • Seite 3 Anzeichen von Verschleiß oder Lagerschäden Keine Beschädigungen JÄHRLICHE ÜBERPRÜFUNG Der "TAURUS GLEIT-A-31" muss mindestens einmal jährlich von einer fach-/sachkundi- gen, mit dem Sicherungssystem vertrauten Person überprüft werden, da die Sicher- heit des Benutzers von der Wirksamkeit und Haltbarkeit der Ausrüstung abhängig ist.
  • Seite 4: Pflege, Lagerung

    Achtung: Für nicht sachgemäße Montagen wird keine Ge- währleistung übernommen. NORMEN INNOTECH "TAURUS GLEIT-A-31"­wurde­geprüft­und­zertifiziert­als­Horizontal-­ und­Vertikal-­Schienengleiter­("beweglicher­Anschlagpunkt"­bzw.­"mitlaufendes­Auffang- gerät") des nach EN 795:2012 TYP D + EN 353-1:2014 geprüften Schienensystemes INNOTECH "TAURUS" BEI DER BAUMUSTERPRÜFUNG EINGESCHALTETE NOTIFIZIERTE STELLE: DEKRA­Testing­and­Certification­GmbH,­Dinnendahlstr.­9,­44809­Bochum,­C­0158 TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 5: Zeichen & Markierungen

    F) Zeichen, dass die Gebrauchsanleitung zu beachten ist: G) Höchstzahl der anschlagbaren Personen 1­(50-130kg­inkl.­Kleidung­+­­ Ausrüstung) H) Verwendung nur in Verbindung mit dem INNOTECH Schienensystem: "TAURUS" INNOTECH TAURUS TAURUS GLEIT-A-31 TAURUS JJJJ-..-... EN 795:2012 + EN 353-1:2014 TAURUS TAURUS TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 6 MATERIAL / ABMESSUNGEN "TAURUS GLEIT-A-31": Edelstahl V2A / V4A "Abdeckkappe": Polyethylen ABMESSUNGEN [mm] 32,5 41,8 46,5 63,5 TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 7 MATERIAL / ABMESSUNGEN LICHTRAUMPROFILE [mm] ANWENDUNG Der Allround-Schienengleiter "TAURUS GLEIT-A-31" zeichnet sich durch ein widerstandsfreies Gleiten entlang des gesamten horizontalen bzw. vertikalen Schienensystems "TAURUS" aus. (geraden Strecken und Kurven) Dieser wurde entwickelt, um den Benutzer vollständige Bewegungsfreiheit zu gewähr- leisten, ohne dass ein Ab- oder Umhängen des Gleiters vom Sicherungssystem notwen- dig ist.
  • Seite 8 Zugelassen­als­"beweglicher­Anschlagpunkt"­bzw.­"mitlaufendes­Auffanggerät"­ (SCHIENENGLEITER) für 1 Person im horizontalen sowie vertikalen Schienensystem INNOTECH "TAURUS" (geprüft nach EN­795:2012­TYP­D­+­EN­353-1:2014). "TAURUS GLEIT-A-31" darf nicht in "Überkopfsystemen" verwendet werden. û û Die Verwendung von Höhensicherungsgeräten ist nicht erlaubt! û û TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 9 ZULASSUNG Geeignet­für­folgende­Absturzschutzsysteme­nach­EN­363:2008 • Rückhaltesysteme • Auffangsysteme • Rettungssysteme Für die sichere Anwendung sind die jeweiligen Angaben der PSA-Hersteller zu beachten. Aus­Sicherheitsgründen­empfiehlt­es­sich,­Auffangsysteme­generell­als­Rückhaltesys- teme zu verwenden! "TAURUS GLEIT-A-31" ist nicht für Abseilarbeiten (System für seilunterstützten­Zugang­(EN­363:2008))­geeignet. TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 10: Persönliche Schutzausrüstung

    10.1 VERTIKALE ANWENDUNG û û ü Der maximale Abstand zwischen Falldämpfer des Gleiters und den vorderen NIEMALS zwei Öse NUR für Auffangösen­des­Auffang- Karabiner hinter- Horizontal- und gurtes­darf­max.­17­cm­ einander einhängen! Fassaden-Anwendung! betragen (= 1 Karabinerlänge). TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 11 Die geeignete "Persönliche Schutzausrüstung (PSA) gegen Absturz" wird gemäß den Bestimmungen des PSA-Herstellers (siehe Gebrauchsanleitung der PSA) mit dem Originalkarabiner des "TAURUS GLEIT-A-31" verbunden. (z.B.:­EN­353-2­oder­EN­354­+­EN­355,­etc) (z.B.: "INNOTECH BRAKE") 10.3 HORIZONTAL- / FASSADEN-ANWENDUNG (ÖSE) Horizontal-­/­Fassaden-Verwendung­der­Öse­nur­bei­0°­±­5° TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 12: Verwendungshinweis

    (Höhe des ungebremsten Sturzes bis die PSA den Sturz fängt) +­­­­max.­Schienenauslenkung­nach­Absturz­(max.­0,30­m) Falldämpfer und Bremsweg des Schienengleiters (max. 1m) Herstellerangaben der verwendeten PSA gegen Absturz +­­­­Verschiebung­der­Auffangöse­am­Auffanggurt­nach­EN­361­(ca.­1,00­m) +­­­­Sicherheitsabstand:­1,00­m ... kann in vielen Fällen bei richtiger Positionierung und Anwendung vermieden werden! TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 13: Belastungsrichtungen

    45° 45° 45° Vertikal 12.2 HORIZONTALE ANWENDUNG (KARABINER) 45° 45° 45° 45° 45° 45° 45° 45° Horizontal 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° Fassade TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 14 BELASTUNGSRICHTUNGEN 12.3 HORIZONTALE ANWENDUNG (ÖSE) 45° 45° 45° 45° 45° 45° 45° 45° Horizontal 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° Fassade TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 15: Taurus Gleit-A-31 Befestigen & Abnehmen

    Lösen vom System endet, und für den Fall eines weiterhin bestehenden Absturzrisi- kos eine weitere geeignete Sicherungsmaßnahme vorhanden sein muss. Ein-/Ausstieg EA-11 "TAURUS GLEIT-A-31" am Schienensystem befestigen KLICK ! "TAURUS GLEIT-A-31" vom Schienensystem abnehmen KLICK ! TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
  • Seite 16: Entwicklung & Vertrieb

    ENTWICKLUNG & VERTRIEB INNOTECH­Arbeitsschutz­GmbH,­Laizing­10,­4656­Kirchham­/­Austria. www.innotech.at TAURUS GLEIT-A-31 / 190513 / www.innotech.at...
