Oehlbach MediaCenter W7-H Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
MediaCenter
The Next Generation Multimedia Entertainment System

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Oehlbach MediaCenter W7-H

  • Seite 1 MediaCenter The Next Generation Multimedia Entertainment System...

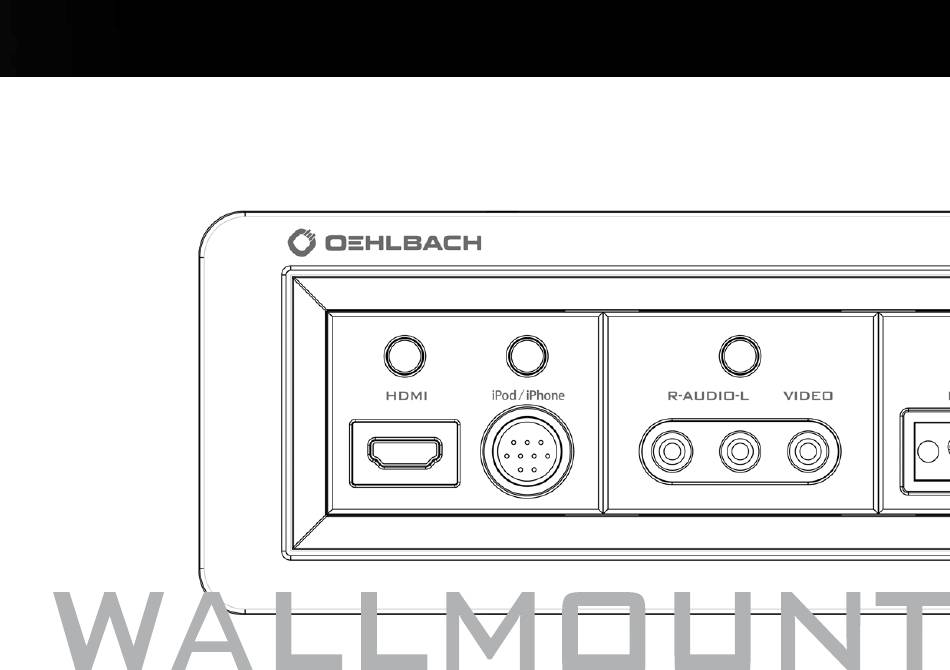

  • Seite 2: Wallmount

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Sicherheitshinweise 1. Befolgen Sie die Bedienungshinweise. 2. Benutzen sie das MediaCenter in einer trockenen Umgebung. 3. Setzen sie das MediaCenter nicht direkter Sonneneinstrahlung aus und vermeiden Sie alle Arten von Radiatoren, Heizungen und anderen wärmeentwickelnden Geräten. 4.

  • Seite 3: Verpackungsinhalt

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Inhaltsregister Vielen Dank, dass Sie sich für ein OEHLBACH Qualitätsprodukt entschieden haben. Zwei verschiedene MediaCenter Varianten ermöglichen eine Über- ® Einleitung ........................3 OEHLBACH ® Produkte zeichnen sich durch höchste Verarbeitungsgüte tragung über eine HDMI-Verbindung oder, wenn lange Längen über- und erstklassige Materialien aus.

  • Seite 4: Hdmi & Vga Unterstützte Auflösungen

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Features HDMI & VGA unterstützte Auflösungen 1. Das MediaCenter hat ein einzigartiges iPod/iPhone Interface und bietet somit bestmögliche Video- und Audio Entertainment. 2. Das MediaCenter wandelt analoge in hochwertige digitale Signale und skaliert diese auf eine Auflösung von 1080p HD MI Ein gan gs- Au flösu ng V GA Eing ang s- Auf lösun g (das TV-Gerät muss diese Auflösung unterstützen).

  • Seite 5: Einfache Bedienung

    Einf ü h ru ng d e r Fr ont b lend e An w e n du n g s be i s p i e l e HDMI Wahlschalter MediaCenter W7-H Anwendungsbeispiel iPod/iPhone Wahlschalter Composite Video Wahlschalter VGA Wahlschalter...

  • Seite 6: Mediacenter W7-C Verkabelung Mit Dem Receiver

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Fehlerbehebung MediaCenter W7-C Verkabelung mit dem Receiver Das MediaCenter arbeitet korrekt, wenn die Power-LED und die LED eines Wahlschalters leuchten. RJ45-1 Installationsprobleme RJ45-2 Die meisten Probleme werden durch eine fehlerhafte Verkabelung verursacht.
  • Seite 7 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Anhang MediaCenter W7-H/W7-C - Installationshinweise Hinweis! Für die Verkabelung des W7-H/W7-C mit den beiden rückseitigen Transmitter-Buchsen „RJ45-1“ und „RJ45-2“ sollten zwei iden- tisch lange STP CAT 6 Kabel verwendet werden. Für die Verkabelung 3.
  • Seite 8 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System HDMI CAT Receiver - Installationshinweise 6. Fertig! 2. Positionen der Befestigungslöcher 5. Befestigung der Blende 1. Abmessung für die Hohlwandöffnung 15mm U.S. Plate Wall Opening on the wall Opening on the wall 50mm(max) 70mm(min) 50mm(max)
  • Seite 9 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Anschluss der Kabelverbindung auf der Rückseite und 4. Arretierung des MediaCenters durch 5. Anbringen der Blende 6. Befestigen der Blende mit den Einführung des Gehäuses in die Wand Befestigung mit geeigneten Schrauben beiliegenden Schrauben...
  • Seite 10 MediaCenters geworden. OEHLBACH ® MediaCenter erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für OEHLBACH Media- ® Centers 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft.

  • Seite 11: Safety Notes

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Safety Notes 1. Follow all instructions, and obey it. 2. Do not use MediaCenter near water and keep it in the dry place. 3. Do not install MediaCenter under the sunshine, and avoid the radiator, heater, and other kinds of device which will produce the heat.
  • Seite 12 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Table of conents Thank you that you have chosen a quality product of OEHLBACH . OEHLBACH Two different MediaCenter Variants allow a transmission over a HDMI ® ® Introduction .........................21 products are characterized by the highest quality of workmanship and connection, or when long lengths must be bridged via two network quality materials.
  • Seite 13 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Features HDMI & VGA input resolution sheet 1. MediaCenter has unique iPod/iPhone interface to let you enjoy the best video and sound entertainment. 2. MediaCenter can transfer analog signal to digital signal, and upscale the resolution to 1080p. HDMI in put res olution s heet V GA inp ut resolu tion sh ee t (The TV’s resolution has to support up to 1080p)

  • Seite 14: Easy Operation

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Introduction of front panel Application chart Switch button HDMI input MediaCenter WAD7-H Connection demonstration Switch button iPod/ iPhone input Switch button Composite input Switch button VGA input Power switch on/off HDMI input iPod/ iPhone input Composite Video input VGA input...
  • Seite 15 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System MediaCenter WAD7-C connects with Wallplate Receiver chart TROUBLESHOOTING The MediaCenter works properly when the Power LED and one of the switch button LEDs light on. RJ45-1 Installation problems RJ45-2 Most problems are caused by faulty wiring. Therefore, please pay attention to correct wiring or refer to a qualified specialist.
  • Seite 16 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Appendix MediaCenter W7-H/W7-C - installation guide Warning! The pair of W7-H/W7-C connecting RJ45-1 and RJ45-2 cables have to be the same length. (The suggested RJ45 cable is STP Cat. 6 shield cable) The HDMI cable of WAD7-H is suggested to use the 24 AWG 3.
  • Seite 17 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System HDMI CAT Receiver - installation guide 6. Complete! 2. The relative position between pre-install 5. Cover with the front panel 1. Dimension of pre-install hole hole and screw hole 15mm U.S. Plate Wall Opening on the wall Opening on the wall...
  • Seite 18 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 4. Locking the MediaCenter by using appropriate 5. Cover with the front panel 6. Fasten the panel with the screws 3. Pre-install cable to the MediaCenter and fastening screws install the case into the hole...
  • Seite 19 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Warranty Congratulations! Thanks to your intelligent choice you are now the proud owner of an OEHLBACH ® MediaCenter. OEHLBACH ® MediaCenters enjoy an excellent reputation around the world due to their high quality. This high quality standard allows us to provide a 2 year warranty for OEHLBACH MediaCenters.

  • Seite 20: Consignes De Sécurité

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Consignes de sécurité 1. Respectez les consignes d‘utilisation. 2. Utilisez le MediaCenter dans un environnement sec. 3. N‘exposez pas le MediaCenter à la lumière directe du soleil et évitez tous les types de radiateurs, chauffages et autres appareils émetteurs de chaleur.
  • Seite 21 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Table des matières Merci beaucoup d‘avoir choisi un produit de qualité OEHLBACH . Les produits OEHL- Le MediaCenter est proposé en deux versions, qui permettent une ® Introduction .........................39 BACH ®...
  • Seite 22 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Caractéristiques Résolutions HDMI & VGA prises en charge 1. Le MediaCenter est équipé d‘une interface unique pour iPod/iPhone et offre ainsi la meilleure qualité vidéo et audio possible. HD MI Rés olution d 'en trée VGA Résolu tion d'ent rée 2.
  • Seite 23 The Next Generation Multimedia Entertainment System Ent ré e façad e ava nt E xe m p l e s d' ap p l i cati on Sélecteur HDMI Exemple d‘application du MediaCenter W7-H Sélecteur iPod/iPhone Sélecteur vidéo composite Sélecteur VGA Interrupteur d’alimentation...
  • Seite 24 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Dépannage Câblage du MediaCenter W7-C avec le récepteur Le MediaCenter fonctionne correctement lorsque le voyant d‘alimentation et le voyant d‘un sélecteur sont allumés. RJ45-1 Problèmes d‘installation RJ45-2 La plupart des problèmes sont dus à une erreur de câblage. Veil- lez donc au câblage correct ou demandez à...
  • Seite 25 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Annexe Consignes d'installation du MediaCenter W7-H /W7-C Conseil! Utilisez deux câbles STP CAT6 de même longueur pour le câblage du W7-C avec les deux fiches arrière de transmission «RJ45-1» et «RJ45-2». Utilisez un câble «HDMI High Speed» pour raccorder le 3.
  • Seite 26 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Consignes d'installation du récepteur HDMI CAT 6. Terminé! 2. Positions des trous de fixation 5. Fixation du cache 1. Dimension pour l‘ouverture dans une paroi creuse 15mm U.S. Plate Wall Opening on the wall Opening on the wall 50mm(max) 70mm(min)
  • Seite 27 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Branchement du câble à l‘arrière et insertion du boîtier 4. Fixation du récepteur à l‘aide des vis 5. Installation du cache 6. Fixation du cache avec les vis fournies dans le mur appropriées...
  • Seite 28 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Garantie Félicitations! Grâce à votre excellent choix, vous êtes le nouveau propriétaire d’une MediaCenter OEHLBACH ® . Les MediaCenters OEHLBACH bénéficient d’une excellente réputation mondiale grâce à leur niveau de qualité élevé. Ce standard de qualité permet ®...

  • Seite 29: Indicazioni Di Sicurezza

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Indicazioni di sicurezza 1. Seguire le indicazioni d‘uso. 2. Utilizzare il MediaCenter solo in ambiente asciutto. 3. Evitare un‘esposizione del MediaCenter alle radiazioni solari dirette ed evitare il contatto con qualsiasi tipo di radiatore, riscaldamento e altri apparecchi che sviluppano calore. 4.
  • Seite 30 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Indice Grazie per aver acquistato un prodotto di qualità OEHLBACH . I prodotti Sono disponibili due varianti del MediaCenter che prevedono una ® Introduzione ........................57 OEHLBACH ® si contraddistinguono per la massima qualità nella lavo- trasmissione tramite cavo HDMI (tipo: W7-H) o tramite due cavi rete razione e l‘uso di materiali d‘alto pregio.

  • Seite 31: Caratteristiche

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Caratteristiche Risoluzioni supportate HDMI & VGA 1. Il MediaCenter è dotato di singolare interfaccia iPod/iPhone e offre i migliori risultati video e audio. 2. Il MediaCenter è in grado di trasformare segnali analogici in segnali digitali di alta qualità, scalandoli ad una HD MI Ris olu zione di in gress o VGA Risoluz ione di ing res so risoluzione di 1080p (il televisore deve ad ogni modo supportare questa risoluzione).
  • Seite 32 Intr oduzion e pa nne l lo a nt erio re E s e m p i d' i m p i e g o Selettore HDMI Esempio d‘impiego per il MediaCenter W7-H Selettore iPod/iPhone Selettore Composite Video Selettore VGA...

  • Seite 33: Eliminazione Di Guasti

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Eliminazione di guasti Cablaggio del MediaCenter W7-C con il ricevitore Il MediaCenter funziona correttamente con LED di POWER e LED di uno dei selettori illuminati. RJ45-1 Problemi d‘installazione RJ45-2 Il maggior numero dei problemi sono riconducibili ad un errato cablag- gio.
  • Seite 34 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Appendice Note per l'installazione del MediaCenter W7-H/W7-C Nota! Per il cablaggio del W7-C con le due prese di trasmissione RJ45-1 e RJ45-2 presenti sul retro è necessario utilizzare due cavi STP CAT 6 di lunghezza uguale.
  • Seite 35 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Ricevitore HDMI CAT - Indicazioni d'installazione 6. Fatto! 2. Posizioni dei fori di fissaggio 5. Fissaggio del pannello 1. Dimensioni dell‘apertura nella parete forata 15mm U.S. Plate Wall Opening on the wall Opening on the wall 50mm(max) 70mm(min)
  • Seite 36 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Attacco del cavo sul retro e posizionamento dell‘involucro 4. Fissaggio del ricevitore con apposite viti 5. Montaggio del pannello 6. Fissaggio del pannello con le viti nella parete di serraggio in dotazione...
  • Seite 37 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Garanzia Complimenti! Grazie alla Sua scelta intelligente, Lei ora è proprietario di un’MediaCenter OEHLBACH ® . Grazie all’eccellente qualità, le MediaCenter OEHLBACH godono di un’ottima reputazione in tutto il mondo. Questi altissimi standard di qualità permettono di offrire ®...
  • Seite 38 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Instrukcje bezpieczenstwa ´m 1. Przestrzegać wskazówek dotyczących obsługi. 2. Używać MediaCenter w suchym otoczeniu. 3. Nie wystawiać MediaCenter na bezpośrednie działanie promieniowania słonecznego i unikać bliskości z wszelkimi rodzajami promienników ciepła, urządzeń grzewczych i innych urządzeń wytwarzających ciepło. 4.
  • Seite 39 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Spis tresci ´m Serdecznie dziekujemy, że zdecydowali się Państwo na zakup produktu firmy OEHLBACH . Pro- Do dyspozycji są dwa różne warianty MediaCenter, umożliwiające ® Wstęp .........................75 dukty OEHLBACH ® wyróżniają się się najwyższą jakością obróbki i zasto- transmisję...

  • Seite 40: Specyfikacja

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Własciwosci ´m ´m Obsługiwane rozdzielczosci HDMI i VGA ´m MediaCenter posiada jedyny w swoim rodzaju interfejs iPod/iPhone i zapewnia tym samym uzyskanie optymalnego obrazu i dźwięku. HD MI Rozdz ielczoś ć wejś ciowa VGA Roz dzielcz ość...
  • Seite 41 W p r owad ze n i e pa ne l u p r z ednieg o Pr z yk ł ady z as tos ow an i a przełącznik HDMI Przykład zastosowania MediaCenter W7-H przełącznik iPod/iPhone przełącznik Composite Video przełącznik VGA...

  • Seite 42: Rozwiazywanie Problemów

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Okablowanie MediaCenter W7-C z odbiornikiem Rozwiazywanie problemów MediaCenter pracuje prawidłowo, kiedy kontrolka LED zasilania i kontrol- ka LED któregoś z przełączników świecą się. RJ45-1 Problemy przy instalacji RJ45-2 Większość problemów spowodowanych jest błędnym okablowaniem. Dlatego należy zwrócić...
  • Seite 43 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Załacznik Wskazówki instalacyjne dla MediaCenter W7-H/W7-C Wskazówka! Do okablowania W7-C przez oba tylne gniazda przekaźnikowe „RJ45-1” i „RJ45-2” należy użyć dwa kable STP CAT6 o takiej samej długości. Do okablowania W7-H przez tylne gniazdo HDMI należy użyć...
  • Seite 44 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Odbiornik HDMI CAT – wskazówki montazowe ´m 6. Gotowe! 2. Rozmieszczenie otworów montażowych 5. Zamocowanie osłony 1. Wymiar otworu w ścianie warstwowej 15mm U.S. Plate Wall Opening on the wall Opening on the wall 50mm(max) 70mm(min) 50mm(max)
  • Seite 45 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Podłączenie kabla do tylnej strony i wprowadzenie 4. Zamocowanie odbiornika za pomocą 5. Umieszczenie osłony 6. Zamocowanie osłony za pomocą śrub obudowy w ścianę odpowiednich śrub zawartych w zestawie...
  • Seite 46 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Gwarancja Gratulacje! Dzięki dobrej decyzji został/a Pan/i posiadaczem MediaCenter OEHLBACH ® . MediaCenter OEHLBACH ® dzięki swojej wysokiej jakości cieszą się na całym świecie ogromną popularnością. Wysokie standardy jakościowe umożliwiają udzielenie na MediaCenter OEHLBACH ®...
  • Seite 47 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Advertencias 1. Siga las instrucciones de uso. 2. Utilice el MediaCenter en un ambiente seco. 3. No exponga el MediaCenter directamente a los rayos solares y evite todo tipo de radiadores, calentadores y otros aparatos que generen calor.

  • Seite 48: Contenido Del Paquete

    The Next Generation Multimedia Entertainment System Especificación del contenido Muchas gracias por haberse decidido por un producto de calidad OEHLBACH. Los pro- Existen dos variantes distintas del MediaCenter, las que posibilitan una Introducción ........................93 ductos OEHLBACH se caracterizan por su elaboración de alta calidad y transmisión a través de un cable HDMI (tipo: W7-H) o mediante dos...

  • Seite 49: Características

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Características Resoluciones HDMI y VGA respaldadas 1. El MediaCenter posee un interfaz iPod/iPhone único ofreciendo así videos y un audio insuperables. 2. El MediaCenter convierte señales analógicas en señales digitales de alta calidad y las redimensiona a una HDMI Resolu ción d e en trada V GA Res olución de ent rada resolución de 1080p (El televisor tiene que respaldar dicha resolución).
  • Seite 50 C ol ocac ión p la ca f ro n ta l E je m p l os de u s o Conmutador para HDMI Ejemplo de uso del MediaCenter W7-H Conmutador para iPod/iPhone Conmutador para Video compuesto Conmutador para VGA...

  • Seite 51: Solución De Problemas

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Cableado del W7-C con el receptor Solución de problemas El MediaCenter trabaja correctamente cuando el Power-LED y el LED de unode los conmutadores están iluminados. RJ45-1 Problemas de instalación RJ45-2 La mayoría de los problemas son causados por un cableado incorrec- to.
  • Seite 52 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Anexo Indicaciones para instalar el MediaCenter W7-H/W7-C ¡Advertencia! Para el cableado del W7-C con ambos conectores transmisores en la parte trasera „RJ45-1 y RJ45-2“ se debe utilizar dos cables STP CAT 6 de idéntico largo. Para el cableado del W7-H con la conexión 3.
  • Seite 53 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Indicaciones para instalar el receptor HDMI CAT 6. ¡Listo! 2. Posición de los agujeros para montaje 5. Fijación de la placa 1. Medición para la abertura en la caja mural 15mm U.S.
  • Seite 54 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Conexión del cable en la parte trasera y colocación de la 4. Sujeción del receptor mediante el montaje con 5. Colocación de la placa 6. Fije la placa con los tornillos suministrados carcasa a la pared los tornillos correspondientes...
  • Seite 55 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Garantía ¡Felicitaciones! Gracias a su inteligente elección, usted se ha convertido en propietario de una MediaCenter OEHLBACH ® . Debido a su alta calidad, las MediaCenters OEHLBACH gozan de una excelente reputación a nivel mundial. Este alto estándar de calidad permite ofrecer ®...

  • Seite 56: Указания По Технике Безопасности

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Указания по технике безопасности 1. Соблюдать указания по обслуживанию. 2. Использовать MediaCenter в сухом окружении. 3. Не подвергать MediaCenter влиянию прямых солнечных лучей и избегать воздействия всех видов радиаторов, систем отопления и других тепловыделяющих устройств. 4.
  • Seite 57 WALLMOUNT The Next Generation Multimedia Entertainment System Благодарим за Оглавление приобретение качественного продукта фирмы OEHLBACH. Изделия Доступны два различных варианта MediaCenter, они позволяют Введение .........................111 фирмы OEHLBACH отличаются максимальным качеством обработки обеспечить передачу данных через кабель HDMI (тип: W7-H) или...
  • Seite 58 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Особенности Разрешения, поддерживаемые HDMI и VGA 1. MediaCenter имеет уникальный интерфейс iPod/iPhone и предлагает тем самым оптимальное видео- и аудиовоспроизведение. HD MI вход р азр еш ен ие VGA вход разреше ни е 2.
  • Seite 59 The Next Generation Multimedia Entertainment System П р им ер ы п р и мен ен и я Вв од ная пе р ед н я я па н е л ь Переключатель HDMI Пример применения MediaCenter W7-H Переключатель iPod/iPhone Переключатель полного видеосигнала Переключатель VGA Сетевой...

  • Seite 60: Устранение Неисправностей

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Кабельное соединение MediaCenter W7-C с ресивером Устранение неисправностей MediaCenter работает правильно, если горит светодиод питания и светодиод переключателя. RJ45-1 Проблемы с установкой RJ45-2 Причиной многих проблем является неправильное кабельное соединение. Поэтому обращать внимание на правильное кабельное соединение...
  • Seite 61 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Приложение Указания по установке MediaCenter W7-H/W7-C Указание! Для кабельного соединения W7-C с обоими гнездами передатчика на задней стороне „RJ45-1“ и „RJ45-2“ должны применяться два идентичных по длине кабеля STP CAT 6. Для кабельного...
  • Seite 62 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System HDMI CAT-ресивер - указания по установке 6. Готово! 2. Позиции крепежных отверстий 5. Крепление панели 1. Размеры отверстия в полой стене 15mm U.S. Plate Wall Opening on the wall Opening on the wall 50mm(max) 70mm(min) 50mm(max)
  • Seite 63 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Подключение кабельного соединения с задней стороны и 4. Фиксация ресивера с помощью крепления 5. Размещение панели 6. Крепление панели с помощью прилагаемых ввод корпуса в стену пригодными винтами винтов...
  • Seite 64 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Гарантия Поздравляем! Благодаря разумному выбору вы стали владельцем Медиа-центр компании OEHLBACH ® . Медиа-центр компании OEHLBACH отличаются высоким качеством отличного бренда во всем мире. Этот стандарт высокого качества позволяет ® предоставить Медиа-центр OEHLBACH ®...

  • Seite 65: Υποδείξεις Ασφαλείας

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Υποδείξεις ασφαλείας 1. Ακολουθήστε τις Οδηγίες χρήσης. 2. Να χρησιμοποιείτε το MediaCenter σε στεγνό περιβάλλον. 3. Μην εκθέτετε το MediaCenter σε άμεση ηλιακή ακτινοβολία και να αποφεύγετε παντός είδους θερμαντικά σώματα, θερμάνσεις και άλλες συσκευές με ακτινοβολία θερμότητας. 4.
  • Seite 66 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Ευχαριστούμε πολύ Περιεχόμενα που επιλέξατε ένα προϊόν ποιότητας της OEHLBACH . Τα προϊόντα Προσφέρονται δύο διαφορετικοί τύποι MediaCenter με μετάδοση μέσω ® Εισαγωγή ........................129 OEHLBACH ® διακρίνονται για εξαιρετική ποιότητα επεξεργασίας και...
  • Seite 67 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Χαρακτηριστικά Αναλύσεις με υποστήριξη HDMI & VGA 1. Το MediaCenter έχει μία μοναδική διεπαφή για iPod/iPhone και προσφέρει τέλεια Video και Audio. 2. Το MediaCenter μετατρέπει αναλογικά σήματα σε ανώτερης ποιότητας ψηφιακά σήματα και τα ενισχύει Εί...
  • Seite 68 Π αρ α δ ε ί γ μ ατ α χρ ή σ η ς Περι γρα φ ή μ π ρ ο στ ι ν ο ύ κ αλύ μ μα το ς Διακόπτης επιλογής HDMI MediaCenter W7-H Παράδειγμα χρήσης Διακόπτης επιλογής iPod/iPhone Διακόπτης επιλογής Composite Video Διακόπτης...

  • Seite 69: Αποκατάσταση Βλαβών

    MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System MediaCenter W7-C Καλωδίωση με τον Receiver Αποκατάσταση βλαβών Το MediaCenter λειτουργεί σωστά όταν είναι αναμμένο το Power-LED και το LED ενός διακόπτη επιλογής. RJ45-1 Προβλήματα εγκατάστασης RJ45-2 Τα περισσότερα προβλήματα προκαλούνται από όχι σωστή καλωδίωση. Για...
  • Seite 70 WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System Προσάρτημα MediaCenter W7-H/W7-C Οδηγίες εγκατάστασης Υπόδειξη! Για την καλωδίωση του WC-7 με τις όπισθεν υποδοχές πομπού „RJ45-1“ και „RJ45-2“ να χρησιμοποιηθούν δύο καλώδια STP CAT 6 ιδίου μήκους. Για την σύνδεση του W7-H με την υποδοχή HDMI στην όπισθεν...
  • Seite 71 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System HDMI CAT Receiver – Οδηγίες εγκατάστασης 6. Έτοιμο! 2. Θέσεις για τις οπές στερέωσης 5. Στερέωση του καλύμματος 1. Διαστάσεις του ανοίγματος τοίχου 15mm U.S. Plate Wall Opening on the wall Opening on the wall 50mm(max) 70mm(min)
  • Seite 72 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System 3. Σύνδεση καλωδίου στην όπισθεν και εισαγωγή του 4. Στερέωση του Receiver με τις κατάλληλες βίδες. 5. Προσαρμογή του καλύμματος 6. Στερέωση του καλύμματος με τις περιβλήματος στον τοίχο συμπαραδιδόμενες βίδες...
  • Seite 73 . Οι MediaCenter ΟEHLBACH ® έχουν ιδιαίτερα καλή φήμη σε όλο τον κόσμο λόγω της εξαιρετικής τους ποιότητας. Και με βάση αυτό το υψηλό επίπεδο ποιότητας η εταιρεία OEHLBACH είναι σε ® θέση να παρέχει 2 χρόνια εγγύηση για τις MediaCenter OEHLBACH ®...
  • Seite 74 MediaCenter WALLMOUNT WALLMOUNT The Next Generation Multimedia Entertainment System...
  • Seite 75 Apple Inc., registered in the U.S. and other countries. iPad is a trademark of Apple Inc. Kabel GmbH Lise-Meitner-Straße 9 D-50259 Pulheim Tel.: + 49 22 34 / 80 72 20 Fax: + 49 22 34 / 80 72 99 e-mail: infoline@oehlbach.de...
