ADC3-60M
Wandler analog - digital
DE AT
Characteristic
- ADC3-60M ist ein Wandler des Analogsignals auf das digitale Signal, und ist mit 6 Analogeingängen
ausgestattet.
- Die Analogeingänge dienen zum Anschluss von Analog-Fühlern, welche ein Spannungs- oder
Stromsignal erzeugen, oder zum Anschluss von Temperatursensoren.
- Analogeingänge haben eine Aufl ösung der AD-Wandler von 14 Bit.
- Analogeingänge haben eine gemeinsame COM-Klemme.
- Analog-Ein- / Ausgänge sind im iDM3-Programm konfi gurierbar, und zwar unabhängig für die
Spannung (U), Strom (I) oder die Temperatur.
- ADC3-60M ist z.B. für das Abtasten von Analogsignalen aus der Meteostation bestimmt.
- Die Temperatureingänge auf der oberen Klemmleiste sind für den Anschluss folgender Tempera-
tursensore bestimmt: TC, TZ.
- ADC3-60M in der Ausführung 3-MODUL ist zur Montage in den Schaltschrank, auf die DIN Schiene
EN60715 vorgesehen.
Allgemeine Hinweise
ANSCHLUSS AN DAS SYSTEM, INSTALLATION BUS
iNELS3 Peripherieeinheiten sind an das System durch die Installation BUS verbunden. Installation
Busleiter verbunden sind, an die Anschlusseinheiten an die Klemmen BUS+ und BUS-, Drähte
können nicht vertauscht werden. Für die Installation BUS ist notwendig, ein Kabel mit verdrillten
Drahtdurchmesser von weniger als 0.8 mm, mit einem empfohlenen Kabel verwenden, ist iNELS
BUS-Kabel, deren Eigenschaften am besten die Anforderungen der Installation BUS erfüllen. In den
meisten Fällen ist es möglich das Kabel JYSTY 1x2x0.8 oder 2x2x0.8 JYSTY verwenden. Im Falle
eines Kabels mit zwei Paaren von verdrillten Leiter aufgrund der Geschwindigkeit nicht möglich
ist, der Kommunikation ein zweites Paar des anderen modulierte Signal zu verwenden, ist es
nicht möglich, innerhalb eines Kabel Einsatz ein Paar für ein Segment BUS und das zweite Paar
für das zweite Segment BUS. Für die Installation BUS ist BUS entscheidend für seine Entfernung
von den Stromleitungen in einem Abstand von mindestens 30 cm gewährleisten, und muss in
Übereinstimmung mit seinen mechanischen Eigenschaften eingebaut werden. Zur Erhöhung der
mechanischen Beständigkeit von Kabeln empfehlen wir den Einbau in eine Rohrleitung mit einem
geeigneten Durchmesser. Topologie-Installation BUS ist frei mit der Ausnahme eines Kreises, wobei
jedes Ende des BUS- ses ist an den Klemmen BUS + und BUS- mit eine Perifer Einheit beendet
werden. Während alle obigen Anforderungen beibehalten, erreichen die maximale Länge eines
Segments des Installationsbus bis 500 Meter. Aufgrund der Datenübertragung und Bereitstellung
von Einheiten sind in einem Paar von Drähten führen, ist es notwendig, den Durchmesser der
Drähte in Bezug auf Spannungsverlust an der Leitung und dem maximalen Strom gezogen zu
halten. Die maximale Länge der BUS gilt mit der Maßgabe, dass sie Toleranz Spannung eingehalten
werden.
KAPAZITÄT UND ZENTRALE
Die Zentraleinheit CU3-01M oder CU3-02M möglich, um zwei unabhängige BUS über die Klemmen
BUS1+, BUS1- und BUS2+, BUS2-. Jeder BUS kann bis zu 32 Einheiten tragen, insgesamt Sie direkt
an eine zentrale Einheit zu 64 Einheiten anschließen können. Es ist auch notwendig, beachten Sie
die Anforderung maximal ein Zweig der BUS Maximalstrom von 1000 mA zu unterstützen, die die
Summe der Nennströme der Geräte auf diesen Zweig des BUSses verbunden ist. Wenn Einheiten
mit einer Verbrauch größer als 1A angeschlossen werden, kann BPS3-01M mit 3A verwendet sein.
Bei Bedarf können zusätzliche Einheiten können mit externen Master verbinden MI3-02M, die
beiden anderen Zweige der BUS erzeugen. Diese externen Master sind an das Gerät über den
SystemBUS CU3 EBM verbunden und die Gesamt ist über EBM-BUS an die Zentraleinheit zum
Anschluss von bis zu 8 Einheiten MI3-02M.
STROMVERSORGUNG
Zur Versorgung System ist es möglich, Stromversorgungen von Unternehmen ELKO EP zu
verwenden, genannt PS3-100/iNELS. Empfohlene Backup-System externe Batterien mit einer
Quelle PS3-100/iNELS (beispielhafte Darstellung des Steuersystems zu sehen).
ALLGEMEINE INFORMATIONEN
Um das Gerät zu betreiben, ist es notwendig, dass das Gerät an eine Zentraleinheit CU3 Reihe
geschaltet ist, oder in einem System, das bereits das Gerät enthält und vergrößern somit die
Systemfunktionen. Alle Parameter werden von einer Zentraleinheit CU3 Reihe von Software iDM3
gesetzt. Auf der Hauptplatine Einheit, LED-Anzeige für Stromversorgung und die Kommunikation
mit einem zentralen CU3 Gerät der Serie. Wenn die RUN-LED blinkt in regelmäßigen Abständen,
die Standard-Kommunikation. Wenn die RUN-LED dauerhaft leuchtet, ist der Antrieb BUS mit Strom
versorgt, aber das Gerät nicht auf dem BUS zu kommunizieren. Wenn die RUN-LED nicht leuchtet,
Spannung keine Klemmen BUS+ und BUS- Versorgung.
Anmerkung:. Analog Ausgangs- und Eingangstemperatursensor ist elektrisch mit dem BUS.

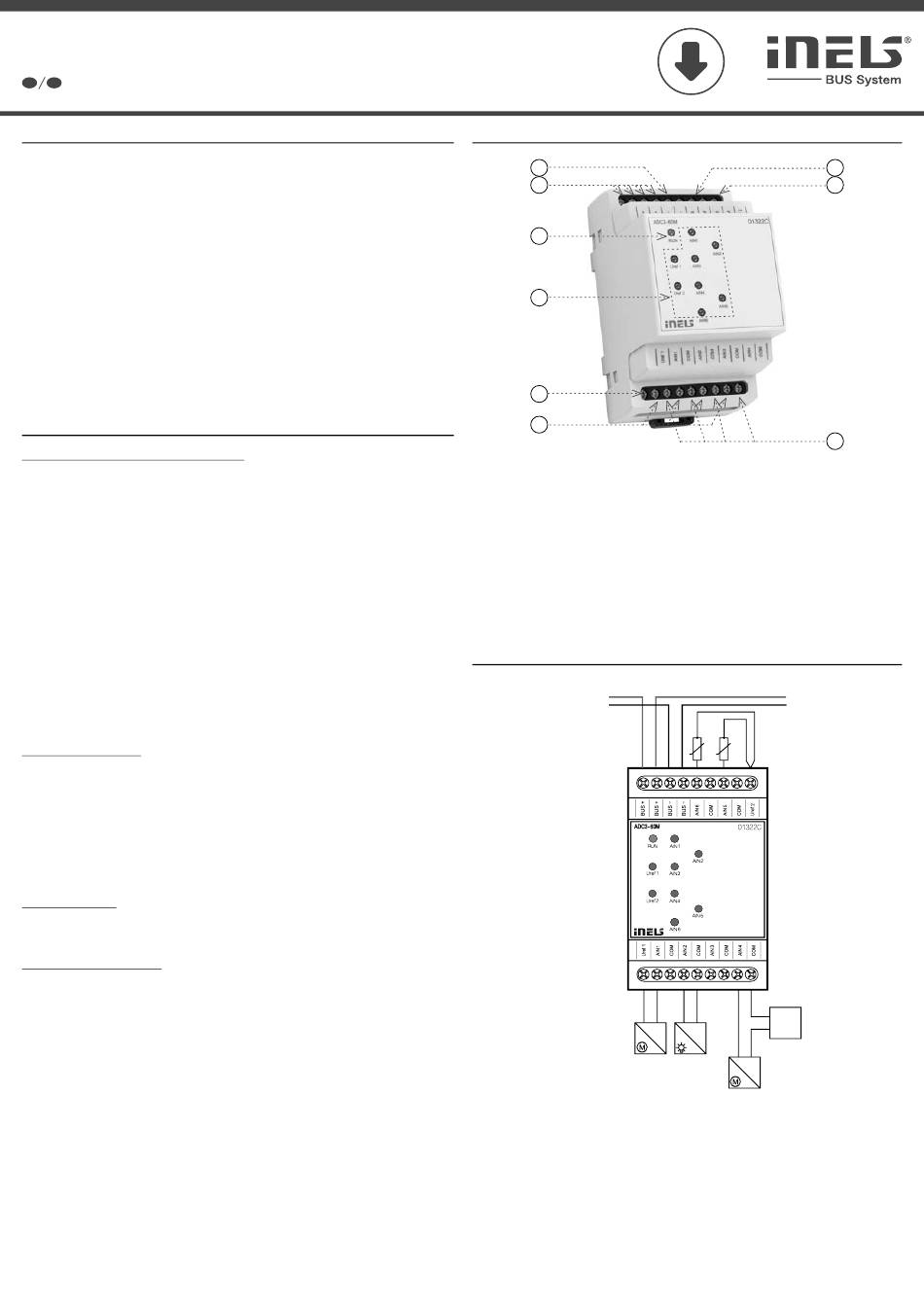

Beschreibung
1
2
3
4
5
6
1. Analogeingang AIN6
2. Daten-BUS
3. LED-Statusanzeige Einheit
4. LED-Statusanzeige Analogeingang
5. Referenzversorgung für Sensoren Uref1
6. Analogeingang AIN1-4
7. Analogeingang AIN5
8. Referenzversorgung für Sensoren Uref2
9. Anschluss für Strommessung 0-20 mA Analogeingang
Schaltbild
BUS
+
-
BUS
+
+
Stromeingang ohne externe
0(4)-20
Versorgungsquelle
02-67/2017 Rev.1
Temperatursensor
TC/TZ
t t
- + - + -
-
- + -
12/24
VDC
+
0(1)-10
mA V
- +
Spannungseingang 0(4)-20
mA
Stromeingang mit externer
Versorgungsquelle
7
8
9
