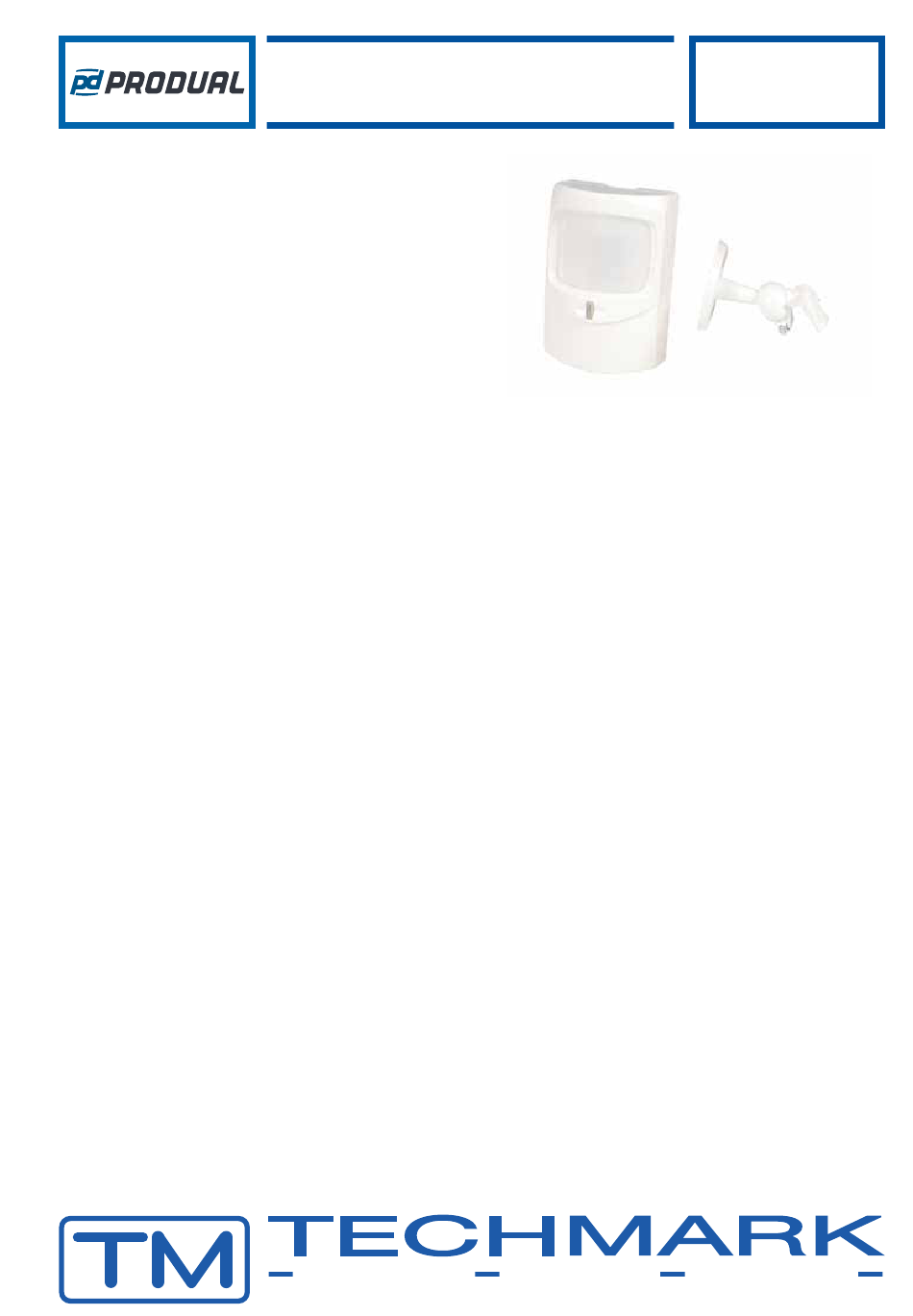

Produal TM-LAFL Handbuch
Bewegungsmelder (pir), wireless
Quicklinks
Die Reihe TM-LAFL ist ein batteriebetriebener wireless Sen-
sor, der die 868,30 MHz Frequenz und die FSK Modulation
verwendet. Zwei Signale können zur Basisstation gesendet
werden: Bewegung und Lichtstärke (TM-LAFL-LX). Durch die
Änderung der Wärmestrahlung durch eine sich bewegende
Person wird die Bewegung erkannt und direkt an die Basis-
station weitergleitet. Sollte innerhalb von 4 min keine weitere
Bewegung erfolgen, wird auch dies direkt an die Basisstation
weitergleleitet. Der TM-LAFL-LX sendet Lichtstärkeinforma-
tionen an die TM-FLTA weiter, sobald ein Unterschied von ±
5 lux vorhanden ist. Alle Detektions- und Messwerte werden
jede halbe Stunde aufgefrischt.
Die zugehörigen Adressen SID (Sensor ID) und MID (Mas-
ter/Basisstation ID) können mittels des Konfigurationstools
TM-FLSER konfiguriert werden. Durch Repeater (Verstärker) kann der Übertragungsbereich erweitert werden (max.
bis zu 8 Verstärker). Durch eine LED am Gehäuse werden Alarmmeldungen über Batteriestatus oder Netzwerkpro-
bleme visuell ausgegeben.
Technische Daten
Versorgung
Frequenz
Bereich
Übertragungsstärke
Empfangsempfindlichkeit
Modulation
Kontrollierter Bereich
Lichtstärke (TM-PRD-LAFL-LX)
Arbeitstemperatur:
Luftfeuchte:
Gehäuse:
Abmessungen
Lebensdauer Batterie
Bestellbezeichnungen
TM-LAFL
TM-LAFL-LX
Technische Änderungen vorbehalten
Ausgabe 01/07, alle vorhergehenden technischen Informationen sind ungültig
Bewegungsmelder (PIR),
wireless
Batterie 3V AA, 2 Ah
868,30 MHz
500 m bei Sichtkontakt
20-100 m in Gebäuden
+8 dBm
-109 dBm
Frequenzmodulation
140°, 4 Levels, 1,9-12 m
0-2000 lx
0°C bis +50°C
0-95% rel. Feuchte
ABS-Kunststoff, IP 40
87 x 86 x 30 mm
ca. 3 Jahre
Bewegungsmelder wireless
Bewegungsmelder wireless mit Lichtsensor
Industriesteuerungen GmbH
.
Kirschstrasse 20
D-80999 München
http://www.techmark.de
.
Telefon (+49-89) 89.26.57-0
TM-LAFL
e-mail: info@techmark.de
.
Telefax (+49-89) 89.26.57-33
