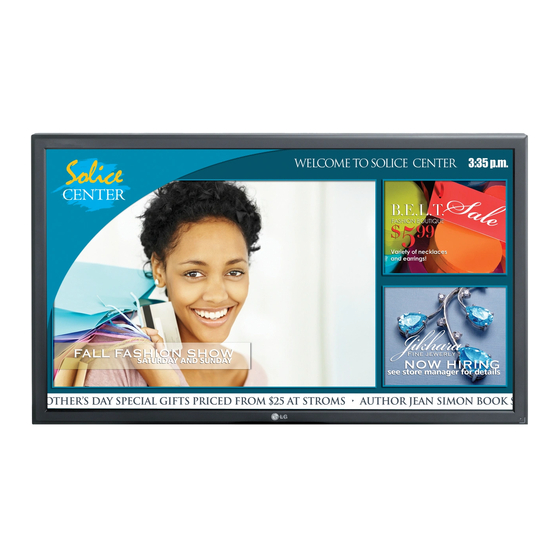

BENUTZERHANDBUCH
DIGITALE BESCHILDERUNG
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwen¬dung auf.
MODELLE FÜR DIGITALE BESCHILDERUNG
M4214C
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG M4214C

Inhaltszusammenfassung für LG M4214C

  • Seite 1 BENUTZERHANDBUCH DIGITALE BESCHILDERUNG Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwen¬dung auf. MODELLE FÜR DIGITALE BESCHILDERUNG M4214C www.lg.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Zubehör Zubehör Montage des Standfußes Anschließen der Lautsprecher Hochformat einstellen Using the Remote Control Name und Funktion der Teile Anschluss an externe Geräte Anschluss an den PC ......................10 Bei Verwendung eines LAN ....................12 Monitor-Reihenschaltung ....................13 VESA FDMI-Wandmontage ....................14 Videoeingang ........................16 Component-Eingang (480i/480p/576i/576p/720p/1080i/1080p) ........17 HDMI- Eingang (480p/576p/720p/1080i/1080p) ...............18 Benutzermenüs...

  • Seite 3: Zubehör Zubehör

    Zubehör Zubehör Zubehör Vielen Dank für Ihren Kauf. Überprüfen Sie das Produkt und die im Folgenden abgebildeten Zubehörteile. ❖ Beachten Sie, dass die Zubehörteile möglicherweise von den folgenden Abbildungen abweichen. D-Sub- Netzkabel Audiokabel (PC) Fernbedienung/ CD-ROM/Karten Signalkabel Batterien Separate Bestandteile Optionale Zubehörteile für aufgrund von Produktverbesserungen ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden.

  • Seite 4: Montage Des Standfußes

    Montage des Standfußes - Nur bei bestimmten Modellen. Nehmen Sie die Teile des Standfußes aus der Verpackung und setzen Siedie Teile wie in der Abbildung gezeigt zusammen. Überprüfen Sie zunächst, ob folgende Teile Teile vollständiggeliefert wurden. Schrauben (6) Standfuß (1) Kabelhalterung (1) Breiten Sie ein weiches Tuch auf einem Tisch aus und legen Sie denFernseher mit dem Bildschirm nach unten auf dem Tuch ab.

  • Seite 5: Anschließen Der Lautsprecher

    Anschließen der Lautsprecher - Nur bei bestimmten Modellen. Montieren Sie, wie in der folgenden Abbildung gezeigt, die Lautsprecher mit den Schrauben am Gerät und schließen Sie die Lautsprecherkabel an. Fixieren Sie die Lautsprecherkabel nach dem Anbringen der Lautsprecher mit den Halterungen und Kabelbindern.

  • Seite 6: Hochformat Einstellen

    Hochformat einstellen - Nur Modelle M3204C "Drehen Sie den Bildschirm in der Einstellung Hochformat im Uhrzeigersinn."...

  • Seite 7: Using The Remote Control

    Using the Remote Control Name of the Remote Control Buttons Ein-/Ausschalttaste - Ein- und Ausschalten des Standby-Modus Taste Monitor On/Off - Ein- und Ausschalten des Geräts ENERGY INPUT MONITOR Zahlen- und Buchstabentasten SAVING - Eingabe von Zahlen und Buchstaben . , ! Taste 1/a/A - Wechseln zwischen Zahlen- und Buchstabeneingabe (nur SuperSign)

  • Seite 8: Einlegen Von Batterien In Die Fernbedienung

    Using the Remote Control Taste Energy Saving - Energiesparmodus einstellen ENERGY INPUT Taste INPUT MONITOR Bei einmaligem Drücken der Taste wird folgendes SAVING Eingabesignal-Fenster angezeigt. Wählen Sie mit den Tasten ◄ ► das gewünschte Eingabesignal. . , ! Eingangsliste Komponente HDMI/DVI SuperSign PQRS...

  • Seite 9: Name Und Funktion Der Teile

    Name und Funktion der Teile * Das im Handbuch abgebildete Produkt könnte sich von dem tatsächlichen Produkt unterscheiden. Rückansicht Stromanschluss Schließen Sie hier das Stromkabel an. RS-232C Serial Ports Eingänge für Signal HDMI unterstützt hochauflösende Eingänge sowie HDCP (Digitaler Schutz von Inhalten- hoher Bandbreite).

  • Seite 10: Anschluss An Externe Geräte

    Anschluss an externe Geräte Anschluss an den PC Vergewissern Sie sich zunächst, dass der Computer, das Produkt und die Peripheriegerä- teausgeschaltet sind. Schließen Sie dann das Kabel für das Eingangssignal an. Beim Anschluss des D-Sub-Signaleingangskabels Verbindung mit dem HDMI-DVI-Eingangskabel (nicht im Lieferumfang enthalten) * Bei Anschluss eines HDMI PCs können Kompatiblitätsprobleme auftreten.
  • Seite 11 Anschluss an externe Geräte Schalten Sie das Gerät ein, indem Sie die Ein/Aus-Taste am Produkt drücken. EIN/AUS-TASTE Schalten Sie den PC ein. Wählen Sie ein Eingangssignal. Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen. INPUT → ◄ ► → OK Oder drücken Sie die Taste INPUT (Quelle) am unteren Rand des Geräts.

  • Seite 12: Bei Verwendung Eines Lan

    Anschluss an externe Geräte Bei Verwendung eines LAN Schließen Sie LAN-Kabel an, wie in der folgenden Abbildung gezeigt. Verwendung eines Routers (Switch) Den Monitor direkt am PC anschließen. Switch Produkt Produkt Internetverbindung. Network Network Produkt Network Schließen Sie das LAN-Kabel an und installieren Sie das ProgrammeZ-Net Manag- erauf der CD-ROM.

  • Seite 13: Monitor-Reihenschaltung

    Anschluss an externe Geräte Monitor-Reihenschaltung Bei Verwendung eines RGB-Eingangs Schließen Sie ein Ende des Signaleingangskabels (15-Pin-D-Sub-Signalkabel) an den RGB OUT.Anschluss von Produkt 1 an und schließen Sie das andere Ende an den RGB IN. 15-Pin-D-SUB-Signalkabel Gerät 2 Gerät 3 Gerät 4 Gerät 1 Bei Verwendung eines AV-Eingangs Audiokabel...

  • Seite 14: Vesa Fdmi-Wandmontage

    Anschluss an externe Geräte VESA FDMI-Wandmontage Dieses Gerät besitzt eine VESA FDMI-kompatible Montageschnittstelle. Diese Schnittstellen müssen separat erworben werden und sind nicht bei LGerhältlich. Weitere Hinweise finden Sie in der Anleitung der Schnittstelle. Weitere Hinweise finden Sie in der Anleitung der Schnittstelle. Kensington Sicherheitsvorrichtung Dieses Gerät ist mit einem Kensington-Sicherheits- Systemanschluss auf der Rückseiteausgestattet.

  • Seite 15: Kabelhalterung

    Anschluss an externe Geräte Kabelhalterung - Nur bei bestimmten Modellen. Ordnen Sie die Kabel in der Mitte an (siehe Abbildung). Befestigen Sie zum Verlegen der Kabel die Kabelführung an der Rückseite. Kabelführung entfernen. Kabelmanag ement Halten Sie den Kabelstrang mit beiden Händen fest und ziehen Sie ihn nach unten.

  • Seite 16: Videoeingang

    Anschluss an externe Geräte Videoeingang Schließen Sie das Videokabel (siehe unten) und dann das Stromkabel (siehe Seite 10) an. Bei Anschluss über ein BNC-Kabel Schließen Sie den Eingangsanschluss der Farbeentsprechend an. • Produkt Audiokabel BNC-Kabel (nicht enthalten) (nicht enthalten) Videorekorder/DVD-Player Wählen Sie ein Eingangssignal.

  • Seite 17: Component-Eingang (480I/480P/576I/576P/720P/1080I/1080P)

    Anschluss an externe Geräte Component-Eingang (480i/480p/576i/576p/720p/1080i/1080p) Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel(siehe Seite 10) an. • Schließen Sie den Eingangsanschluss der Farbe entsprechend an. Produkt BNC-Kabel Audiokabel (nicht enthalten) (nicht enthalten) HDTV-Gerät Hinweis - Bestimmte Gerät müssen HDCP unterstützen, um HD-Signale verarbeiten zu können. - Über den Component-Anschluss ist kein HDCP möglich.

  • Seite 18: Hdmi- Eingang (480P/576P/720P/1080I/1080P)

    Anschluss an externe Geräte HDMI- Eingang (480p/576p/720p/1080i/1080p) HDMI unterstützt hochauflösende Eingänge sowie HDCP (Digitaler Schutz von Inhalten hoher Bandbreite). Bestimmte Gerät müssen HDCP unterstützen, um HD-Signale verarbeiten zukönnen. Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel (sieheSeite 10) an. Produkt Produkt HDMI-DVI-...

  • Seite 19: Benutzermenüs

    Benutzermenüs Bildschirmeinstellungen Berühren Sie den Ein/Aus-Sensor. Power- (Ein/Aus) Taste Diese Anzeige leuchtet grün, wenn der Bildschirm normal arbeitet Betriebsanzeige (eingeschaltet ist). Befindet sich das Display im Standby- Modus(Energiesparmodus), leuchtet diese Anzeige bernsteinfarben. Verwenden Sie diese Taste, um das OSD- (On Anzeige Display) Menü MENU- (Menü) Taste ein-/auszublenden.
  • Seite 20 Benutzermenüs Bildschirmeinstellungen Taste AUTO/SET [Für PC-Analog-Signal] (Auto/Auswahl) Automatischer Abgleich erfolgt. Stellen Sie die Auflösung auf 1920x1080 ein. [Bei aktivem XGA-Modus undausgewählten 1920 x 1080] Automatischer Abgleich erfolgt. Taste INPUT INPUT → ◄ ► → AUTO/SET (Quelle) - Umschalten zwischen den Eingängen. Composite Video Component HDTV, DVD...

  • Seite 21: Osd-Menü

    Benutzermenüs OSD-Menü Symbol Funktionsbeschreibung Einstellen der Helligkeit, des Kontrasts und der Farbstärke nach Wunsch BILD Einstellen der Audiofunktion AUDIO Zeitr-Einstellungen ZEIT Einstellen des Anzeige-Status entsprechend der Umgebung OPTION Anpassen von Optionen im Kachelmodus TEILEN Anpassen von USB-Optionen Hinweis OSD (On-Anzeige-Display) Aufgrund der grafischen Darstellung können Sie den Anzeige-Status bequem über die OSD- Funktion einstellen.

  • Seite 22: Einstellungen Des Osd- (On Anzeige Display) Menüs

    Benutzermenüs Einstellungen des OSD- (On Anzeige Display) Menüs ➩ ➩ ➩ ➩ ➩ ➩ ➩ MENU Bewegt Sie Bewegt Sie Öffnetdas Speichert die Wählt ein Menüliste Verlässt das Stellt den Status ein. andie andie OSD- auswählen Menüsym Einstellung. OSD-Menü. gewünschte gewünschte Menü.

  • Seite 23: Einstellen Der Bildfarbe

    Benutzermenüs Einstellen der Bildfarbe Format H - 80 HDMI / DVI MODE BILD SuperSign Component Bewegen 16:9 ꔋ 16:9 Aspect Ratio : 16:9 16 : 9 Just scan Format : 16:9 ꔋ Just Scan Energiesparen : Aus Original Original Bildmodus : Standard 4 : 3 14:9...

  • Seite 24: Energiesparen

    Benutzermenüs Einstellen der Bildfarbe Energiesparen BILD Bewegen Aspect Ratio : 16:9 ꔋ Energiesparen Energiesparen : Aus : Aus Stufe 1 Bildmodus : Standard Stufe 2 • Beleuchtung. 70 Stufe 3 • Kontrast • Helligkeit • Schärfe • Farbe ▼ Die Einstellungen in diesem Menü für die Bildschirmhelligkeit helfen beim Sparenvon Energie. Level(Stufe): Es stehen insgesamt vier Helligkeitsstufen für den Bildschirm zur Verfügung.
  • Seite 25 Benutzermenüs Einstellen der Bildfarbe Bildmodus BILD Bewegen Format : 16:9 Energiesparen : Aus Klar Bildmodus : Standard ꔋ Bildmodus : Standard Standard ꔋ Standard • Beleuchtung. 70 Kino • Kontrast Sport • Helligkeit Spiel • Schärfe Expert 1 • Farbe Expert 2 ▼...
  • Seite 26 Benutzermenüs Einstellen der Bildfarbe Bildmodus BILD Bewegen Format : 16:9 Energiesparen : Aus Bildmodus : Standard • Beleuchtung. 70 ꔋ • Kontrast • Helligkeit • Schärfe • Farbe ▼ Beleuchtung. : Einstellen der Helligkeit für den Bildschirm bzw. für den LCD-Bildschirm. Kontrast : Stellen Sie hier den Unterschied zwischen hellen und dunklenBereichen ein.

  • Seite 27: Erweiterte Steuerung

    Benutzermenüs Einstellen der Bildfarbe Erweiterte Steuerung BILD Bewegen ▲ Farbtemperatur • Kontrast ◄ Mittel ► Dynamischer Kontrast • Helligkeit Hoch • Schärfe Dynamische Farbe Hoch • Farbe Rauschunterdrückung Mittel • Tint Gamma Mittel ꔋ • Erweiterte Steuerung Schwarzwert Hoch • Bild Zurücksetzen Anzeige Filmmodus Schließen...
  • Seite 28 Benutzermenüs Einstellen der Bildfarbe Bild zurücksetzen Zurücksetzen des Bildmodus auf die BILD Standardeinstellungen. Bewegen ▲ • Kontrast • Helligkeit • Schärfe • Farbe • Tint • Erweiterte Steuerung ꔋ • Bild Zurücksetzen Anzeige Anzeige BILD Bewegen ▲ • Kontrast • Helligkeit Anzeige •...

  • Seite 29: Einstellen Der Audiofunktion

    Benutzermenüs Einstellen der Audiofunktion AUDIO AUDIO Bewegen Bewegen ▲ Auto. Lautstärke : Aus Auto. Lautstärke : Aus ꔋ Klare Stimme II : Aus Klare Stimme II : Aus • Stufe • Stufe Balance Balance Audio-Modus : Standard Audio-Modus : Standard •...

  • Seite 30: Einstellen Der Zeitfunktion

    Benutzermenüs Einstellen der Zeitfunktion ZEIT Bewegen ꔋ Ausschaltzeit : Aus Einschaltzeit : Aus Sleep Timer : Aus Autom. Aus : Ein Einschaltverzögerung : Aus Zeit Falls die aktuelle Uhrzeit nicht korrekt ist, stellen Sie die Uhrzeit manuell ein. 1) Drücken Sie MENU (Menü) und dann ▼▲ um das Menü Zeit aufzurufen. 2) Drücken Sie ►...

  • Seite 31: Auswählen Der Optionen

    Benutzermenüs Auswählen der Optionen OPTION Bewegen Sprache (Language) : Deutsch ꔋ Eingangsbezeichnung Tastensperre : Aus ID festlegen : Aus ISM Methode : Normal DPM Auswahl : Ein Betriebsanzeige : Ein Logobeleuchtung : Ein ▼ Sprache (Language) Zur Auswahl der Sprache, in der die Steuerbezeichnungen angezeigt werden sollen. Eingangsbezeichnung Wählen Sie eine Bezeichnung für die einzelnen Signalquellen aus.

  • Seite 32: Logobeleuchtung

    Benutzermenüs Auswählen der Optionen OPTION Bewegen ISM Methode : Normal DPM Auswahl : Ein ꔋ Betriebsanzeige : Ein Logobeleuchtung : Ein Eingangswahl : RS232C Netzwerkeinstellung Information Werkseinstellung ▼ DPM Auswahl Der Stromsparmodus kann vom Benutzer aktiviert oder deaktiviert werden. Betriebsanzeige Betriebsanzeige: Mit dieser Funktion kann die Zustandsindikator auf der Vorderseite des Gerätes ein- bzw.

  • Seite 33: Auswählen Der Optionen

    Benutzermenüs Auswählen der Optionen Tile mode Teilen Bewegen - Muss mit verschiedenen anderen Produkten ꔋ Teil Modus : Aus angezeigt werden. Teil ID - Muss so eingestellt sein, dass es an RS232C oder Natürlicher Modus : Aus RGB OUT angeschlossen werden kann. H-Größe - Er wird zur Vergrößerung desBilds und auch beim Ansehendes Bilds auf mehreren Produkten verwendet.
  • Seite 34 Benutzermenüs Auswählen der Optionen - Kachelmodus (produkt 1 bis 9) : S(3) x R(3) Spalte ID 3 ID 1 ID 2 ID 4 ID 5 ID 6 Reihe ID 9 ID 7 ID 8 - Kachelmodus (produkt 1 bis 2) : S(2) x R(1) Spalte ID 2 Reihe...

  • Seite 35: Anpassen Von Usb-Optionen

    Benutzermenüs Anpassen von USB-Optionen ANSCHLUSS DES USB-GERÄTES Beim Anschluss eines USB-Gerätes wird automatisch das folgende Menü eingeblendet. Das “POPUP-MENÜ” wird während der Anzeige der Bildschirmmenüs einschließlich Menü, Programmvorschau oder Programmierungen nicht eigeblendet. Im eingeblendeten Menü EIGENE MEDIEN kann die Musikliste, die Fotoliste oder die Filmliste ausgewählt werden.
  • Seite 36 Benutzermenüs Anpassen von USB-Optionen Vorsichtshinweise bei der Bedienung des USB-Gerätes • Es kann nur ein USB-Speichergerät kann erkannt werden. • Falls das USB-Speichergerät über einen USB-Hub angeschlossen wird, wird das Gerät nicht erkannt. • Ein USB-Speichergerät mit automatischem Erkennungsprogramm wird möglicherweise nicht erkannt.
  • Seite 37 Benutzermenüs Anpassen von USB-Optionen FOTOLISTE Es können auf einem USB-Speichergerät gespeicherte Fotodateien angezeigt werden. Das hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Fernseher. Unterstützte FOTODATEIEN (*.JPEG) Baseline : 15360 x 8640 Progressive : 1024 x 768 •...
  • Seite 38 Benutzermenüs Anpassen von USB-Optionen Fotoauswahl und Pop-up-Menü USB-Gerät FOTOLISTE Seite 2/3 Keine Markierung Freier Platz 150 MB Drive1 Überordner KY103 02/12/2010 JMJ001 KY101 02/12/2010 KY104 02/12/2010 KY102 02/12/2010 KY105 02/12/2010 JMJ001 02/12/2010 JMJ005 02/12/2010 JMJ002 02/12/2010 JMJ006 02/12/2010 1366x768, 125KB JMJ003 02/12/2010 JMJ007...

  • Seite 39: Fotos Anzeigen

    Benutzermenüs Anpassen von USB-Optionen Fotos anzeigen In der Vollbildansicht stehen weitere Bedienungsoptionen zur Verfügung. Das Seitenverhältnis eines Fotos wird u. U. geändert, damit das Foto als Vollbild auf dem Bildschirm angezeigt werden kann. Betätigen Sie die Taste EXIT, um zum vorheri- gen Menübildschirm zurückzukehren.
  • Seite 40 Benutzermenüs Anpassen von USB-Optionen MUSIKLISTE Es können auf einem USB-Speichergerät gespeicherte Musikdateien wiedergegeben werden. Gekaufte Musikdateien (*.MP3) besitzen möglicherweise Copyright-Einschränkungen. Die Wiedergabe solcher Dateien ist auf diesem Gerätemodell u. U. nicht möglich. Auf dem USB-Gerät gespeicherte Musikdateien können mit diesem Gerät wiedergegeben werden.
  • Seite 41 Benutzermenüs Anpassen von USB-Optionen Musikauswahl und Pop-up-Menü Es werden bis zu 6 Titel pro Seite angezeigt (siehe Darstellung). Wiedergeben (wenn kein Titel wiedergegeben USB-Gerät wird) : Geben Sie die ausgewählten Titel wieder. MUSIKLISTE Seite 2/3 Keine Markierung Freier Platz 150 MB Nach der Wiedergabe eines Titels wird automa- Music Titel...
  • Seite 42 Benutzermenüs Anpassen von USB-Optionen Falls während der Wiedergabe über einen längeren Zeitraum keine Taste gedrückt wird, werden die Wiedergabeinformationen (siehe Abbildung unten) als Bildschirmschoner angezeigt. Was ist ein ‘Bildschirmschoner’ Ein Bildschirmschoner dient dazu, das Einbrennen von Bildpunkten bei längerer Anzeige eines Standbildes auf dem Bildschirm zu verhindern.
  • Seite 43 Benutzermenüs Anpassen von USB-Optionen FILMLISTE Es können auf einem USB-Speichergerät gespeicherte Videodateien wiedergegeben werden. Die Filmliste wird angezeigt, sobald ein angeschlossenes USB-Gerät erkannt wird. Diese Liste wird zur Wiedergabe von Spielfilmdateien auf dem Fernseher benötigt. In der Liste werden die Spielfilme im USB-ordner zur Wiedergabe angezeigt. Es können alle Spielfilme im ordner oder die von Ihnen ausgewählten Dateien wiedergegeben werden.
  • Seite 44 Benutzermenüs Anpassen von USB-Optionen Bildschirmanzeigen USB-Gerät FILMLISTE Seite 2/3 Keine Markierung Freier Platz 150 MB Movie Titel Dauer M002 Überordner Favorite Music M001 M002 01:34:15 640x480, 720KB M001 01:35:30 Überordner M001 01:30:20 Navigation Option Seitenwechsel Markieren Ausgang MARK EXIT In den übergeordneten ordner wechseln Aktuelle Seite/Gesamtanzahl der Seiten Gesamtanzahl markierter Filmtitel Freier USB-Speicherplatz...
  • Seite 45 Benutzermenüs Anpassen von USB-Optionen Filmauswahl und Pop-up-Menü USB-Gerät FILMLISTE Seite 2/3 Keine Markierung Freier Platz 150 MB Movie Titel Dauer M002 Überordner Favorite Music M001 M002 01:34:15 640x480, 720KB M001 01:35:30 M001 01:30:20 Überordner Navigation Option Seitenwechsel Markieren Ausgang MARK EXIT Wiedergeben : Spielen Sie den ausgewählten USB-Gerät...

  • Seite 46: Über Die Fernbedienung

    Benutzermenüs Anpassen von USB-Optionen Über die Fernbedienung Während der Wiedergabe: betätigen Sie mehrmals die Taste REW(◄◄) zum Erhöhen der Wiedergabegeschwindigkeit vor ◄◄(x2) -> ◄◄◄(x4) -> ◄◄◄◄(x8) -> ◄◄◄◄◄(x16) ->◄◄◄◄◄◄(x32). ◄◄ / ►► betätigen Sie mehrmals die Taste F F(►►) zum Erhöhen der Wiedergabegeschwindigkeit zurück ►►(x2)->...
  • Seite 47 Benutzermenüs Anpassen von USB-Optionen DivX-REGISTRIERUNGSCODE Bewegen FOTOLISTE MUSIKLISTE FILMLISTE DivX(R) Video On Demand ꔋ DivX-Regionscode Ihr Registrierungscode: xxxxxxxxxx Weitere Informationen finden Sie unter www.divx.com/vod. Deaktivierung Schließen Schließen Bestätigung des DivX-Registrierungscodes des Fernsehers. Mit Hilfe der Registrierungsnummer können Spielfilme über www.divx.com/vod ausgeliehen oder gekauft werden.
  • Seite 48 Benutzermenüs Anpassen von USB-Optionen Deaktivierung Bewegen FOTOLISTE MUSIKLISTE FILMLISTE DivX-Regionscode DivX(R) Video On Demand ꔋ Deaktivierung Möchten Sie Ihr Gerät deaktivieren? Nein DivX(R) Video On Demand Dieses Gerät ist deaktiviert Ihr Registrierungscode: xxxxxxxx Weitere Informationen finden Sie unter www.divx.com/vod. Schließen Schließen Die Funktion Deaktivierung dient zur Deaktivierung von Geräten eines Benutzers, der bereits die erlaubte Anzahl über den Webserver aktivierter Geräte erreicht hat, wodurch...

  • Seite 49: Fehlerbehebung

    Fehlerbehebung Es wird kein Bild angezeigt. ● Ist das Stromkabel angeschlossen? • Prüfen Sie, ob das Stromkabel ordnungsgemäß an die Steckdose angeschlossen ist. ● Leuchtet die Betriebsanzeige? • Überprüfen Sie, ob der Netzschalter eingeschaltet ist • Das Gerät muss u. U. gewartet werden. ●...
  • Seite 50 Fehlerbehebung Das Bild am Bildschirm sieht nicht wie üblich aus. ● Ist die falsche Bildschirmposition • D-Sub-Analogsignal – Drücken Sie AUTO auf der eingestellt? Fernbedienung, um den optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen. Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Bildlage“...
  • Seite 51 Fehlerbehebung Die Audiofunktion funktioniert nicht. ● Kein Ton? • Prüfen Sie, ob das Audio-Kabel richtig angeschlossen wurde. • Regeln Sie die Lautstärke. • Prüfen Sie, ob der Ton richtig eingestellt ist. ● Der Ton ist zu dumpf. • Stellen Sie den Equalizer richtig ein. ●...

  • Seite 52: Specifications

    Specifications 106,73 cm (42,02 Zoll) TFT (Thin Film Transistor) LCD-Panel LCD- (Liquid Crystal Display) Bildschrim Sichtbare Größe diagonal: 106,73 cm 0,4845 mm x 0,4845 mm x RGB (Pixelabstand) Strom Spannung 100 - 240 V~ 50 / 60 Hz 2,7 A Wechselstrom Stromverbrauch : 200 W Typ.
  • Seite 53 Specifications Videosignal Max. Auflösung RGB : 1920 x 1080 @ 60 Hz HDMI/DVI : 1920 x 1080 @ 60 Hz - Je nach Betriebssystemoder Grafikkartentyp eventuell nicht unterstützt. Recommended Resolution RGB : 1920 x 1080 @ 60 Hz HDMI/DVI : 1920 x 1080 @ 60 Hz - Je nach Betriebssystemoder Grafikkartentyp eventuell nicht unterstützt.

  • Seite 54: Pc-Modus - Voreingestellter Modus

    Specifications PC-Modus – Voreingestellter Modus Horizontal Horizontal Bildwiederhol Bildwiederhol Voreingestellter Modus Voreingestellter Modus frequenz frequenz frequenz frequenz (kHz) (kHz) (Hz) (Hz) 640 x 350 31,469 70,8 47,7 1280 x 768 720 x 400 31,468 70,8 47,72 59,799 1360 x 768 640 x 480 31,469 59,94...

  • Seite 55: Verwenden Mehrerer Produkte

    Verwenden mehrerer Produkte Verwenden mehrerer Produkte RS-232C RS-232C Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie kön- nen mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. Wenn das Menü [Kennung] unter [Option] deaktiviert ist, muss die Kennung des Monitors eine Zahl zwi- schen 1 und 99 sein.
  • Seite 56 Verwenden mehrerer Produkte RS-232C Befehlsreferenzliste BEFEHL 1 BEFEHL 2 DATEN1 DATEN2 DATEN3 00H bis 01H 01. Einschalten 02H bis 09H 02. Auswahl Signalquelle 01H bis 1FH 03. Format 04. Bildschirm-Ruhezustand 00H bis 01H 05. Stummschaltung 00H bis 01H 06. Lautstärkeregelung 00H bis 64H 00H bis 64H 07.
  • Seite 57 Verwenden mehrerer Produkte RS-232C BEFEHL 1 BEFEHL 2 DATEN1 DATEN2 DATEN3 00H bis 06H 00H bis 17H 00H bis 3BH 35. Uhrzeit F1H bis F4H 00H bis 17H 00H bis 3BH 36. Einschaltzeit E0H bis E4H 01H bis 80H F1H bis F4H 37.
  • Seite 58 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command 1]: Erster Befehl. (k, j, m, d, f, x) * [Command 2]: Zweiter Befehl. (a bis u) * [Set ID]: Stellen Sie die Set-ID-Nummer des Monitors ein. Bereich: 01H bis 63H. Durch Einstellen von 0 kann der Server alle Monitore steuern.
  • Seite 59 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 01. Einschalten (Befehl: a) ► Für die Steuerung des Ein-/Ausschaltens des Geräts. Übertragung [k][a][ ][Set ID][ ][Data][Cr] Daten 0 : Aus 1 : Ein Bestätigung [a][ ][Set ID][ ][OK][Data][x] ► Für die Anzeige des Ein-/Ausschaltstatus. Übertragung [k][a][ ][Set ID][ ][FF][Cr] Bestätigung...
  • Seite 60 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 03. Format (Befehl: c) (Hauptbildformat) ► Für die Einstellung des Bildformats. Sie können das Bildformat auch über die Taste ARC der Beschilderung-Fernbedinung oder im Menü "Anzeige" anpassen. Übertragung [k][c][ ][Set ID][ ][Data][Cr] Data 1 : Normalbild (4:3) 2 : Breitbild (16:9) 4 : Zoom (AV) 6 : Original (AV)
  • Seite 61 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 05. Stummschaltung (Befehl : e) ► Zum Ein-/Ausschalten der Stummschaltung Übertragung [k][e][ ][Set ID][ ][Data][Cr] Daten 0 : Stummschaltung ein (Lautstärke aus) 1 : Stummschaltung aus (Lautstärke ein) Bestätigung [e][ ][Set ID][ ][OK][Data][x] Daten 0 : Stummschaltung ein (Lautstärke aus) 1 : Stummschaltung aus (Lautstärke ein) 06.
  • Seite 62 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 07. Kontrast (Befehl: g) ► Für die Einstellung des Bildschirmkontrasts Sie können den Kontrast auch über das Menü „Bild“ einstellen. Übertragung [k][g][ ][Set ID][ ][Data][Cr] Daten Min : 00 H bis Max : 64 H Bestätigung [g][ ][Set ID][ ][OK][Data][x] Siehe "Echtdatenzuordnung", Seite A7.
  • Seite 63 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 09. Farbe (Befehl: i) (Nur Video-Timing) ► Für die Einstellung der Bildschirmfarbstärke. Sie können die Farbe auch über das Menü „Bild“ einstellen. Übertragung [k][i][ ][Set ID][ ][Data][Cr] Daten Min : 00 H bis Max : 64 H (Hexadezimalcode) Siehe "Echtdatenzuordnung", Seite A7.
  • Seite 64 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 11. Schärfe (Befehl: k) (Nur Video-Timing) ► Für die Einstellung der Bildschärfe. Sie können die Bildschärfe auch über das Menü „Bild“ einstellen. Übertragung [k][k][ ][Set ID][ ][Data][Cr] Daten Min : 00 H bis Max : 64 H (Hexadezimalcode) Siehe "Echtdatenzuordnung", Seite A7.
  • Seite 65 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 14 Balance (Befehl: t) ► Für die Einstellung der Balance. Übertragung [k][t][ ][Set ID][ ][Data][Cr] Daten Min : 00 H bis Max : 64 H (Hexadezimalcode) 00H : Schritt L50 64H : Schritt R50 Bestätigung [t][ ][Set ID][ ][OK][Data][x] Daten Min : 00 H bis Max : 64 H...
  • Seite 66 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 16. Abweichender Status (Befehl: z) ► Abweichender Status: Wird für das Lesen des Ausschaltstatus im Standby-Modus verwendet. Übertragung [k][z][ ][Set ID][ ][Data][Cr] Daten FF : Lesen Bestätigung [z][ ][Set ID][ ][OK][Data][x] 0 : Normal (Strom und Signal vorhanden) 1 : Kein Signal (Strom vorhanden) 2 : Monitor mit der Fernbedienung ausschalten 3 : Monitor über die Sleep Time-Funktion ausschalten...
  • Seite 67 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 18. Autom. Konfiguration (Befehl: j u) ► Für die automatische Einstellung der Bildposition und die automatische Minimierung des Bildwackelns. Steht nur im RGB (PC)- Modus zur Verfügung. Übertragung [j][u][ ][Set ID][ ][Data][Cr] Daten 1 : Auswählen Bestätigung [u][ ][Set ID][ ][OK][Data][x] 19.
  • Seite 68 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 20. Tile Mode (Befehl: d d) ► Zum Umschalten des Kachelmodus. Übertragung [d][d][ ][Set ID][ ][Data][x] Daten Beschreibung 00 oder 11 Kachelmodus ist aus. 1 x 2-Modus (Spalte x Reihe) 1 x 3-Modus 1 x 4-Modus 5 x 5-Modus * Die Daten können außer auf 00 nicht auf 0X oder X0 gesetzt werden.
  • Seite 69 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 21. Horizontale Kachelposition (Befehl: d e) ► Zum Bestimmen der horizontale Lage der Kacheln. Übertragung [d][e][ ][Set ID][ ][Data][x] Daten Min : 00 H bis Max : 14 H 00 H : Schritt -10 (Links) 14 H : Schritt 10 (Rechts) Bestätigung [e][ ][Set ID][ ][OK/NG][Data][x]...
  • Seite 70 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 23. Horizontale Kachelgröße (Befehl: d g) ► Zur Einstellung der horizontalen Größe. Übertragung [d][g][ ][Set ID][ ][Data][x] Daten Min : 00 H bis Max : 64 H Siehe "Echtdatenzuordnung", Seite A7. Bestätigung [g][ ][Set ID][ ][OK/NG][Data][x] 24.
  • Seite 71 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 25. Festlegen der Kachelkennung (Befehl: d i) ► Zur Einstellung der Kachelkennung für die Kachelfunktion. Übertragung [d][i][ ][Set ID][ ][Data][x] Daten Min : 00 H bis Max : 19 H (Hexadezimalcode) Bestätigung [i][ ][Set ID][ ][OK/NG][Data][x] 26 Natürlicher Modus (im Kachelmodus) (Befehl: d j) ►...
  • Seite 72 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 28. Ton-Modus (Befehl: d y ) ► Zum Einstellen des Ton-Modus. Übertragung [d][y][][Set ID][][Data][X] Datenstruktur Modus Daten (Hex) Standard Musik Kino Sport Spiel Bestätigung [y][][Set ID][][OK/NG][Data][x] 29. Lüfterprüfung (Befehl: d w ) ► Zum Prüfen des Lüfters des Fernsehgerätes. Übertragung [d][w][][Set ID][][Data][x] * Die Daten sind immer auf FF (Hex) gesetzt.
  • Seite 73 Verwenden mehrerer Produkte Verwenden mehrerer Produkte RS-232C RS-232C Übertragungs-/Empfangsprotokoll 30. Ablesen der Betriebszeit (Befehl: d l) ► Zum Ablesen der Betriebszeit. Übertragung [d][l][ ][Set ID][ ][Data][x] * Die Daten sind immer auf FF (Hex) gesetzt. Bestätigung [l][ ][Set ID][ ][OK/NG][Data][x] * Die Daten entsprechen den Betriebsstunden.
  • Seite 74 Verwenden mehrerer Produkte Verwenden mehrerer Produkte RS-232C RS-232C Übertragungs-/Empfangsprotokoll 33. Auto. Lautstärke (Befehl : d u) ► Lautstärke automatisch einstellen. Übertragung [d][u][][Set ID][][Data][x] Daten 0 : Aus 1 : Ein Bestätigung [u][][Set ID][][OK/NG][Data][x] 34. Lautsprecher (Befehl : d v) ► Lautsprecher ein- und ausschalten. Übertragung [d][v][][Set ID][][Data][x] Daten 0 : Aus...
  • Seite 75 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 35. Uhrzeit (Befehl: f a) ► Aktuelle Uhrzeit einstellen. Übertragung [f][a][][Set ID][][Data1][][Data2][][Data3][Cr] [Data1] 0 : Montag 1 : Dienstag 2 : Mittwoch 3 : Donnerstag 4 : Freitag 5 : Samstag 6 : Sonntag [Data2] 0H bis 17H (Stunden) [Data3] 00H bis 3BH (Minuten)
  • Seite 76 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 36. Einschaltzeit (Befehl: f d) ► Einschaltzeit einstellen. Übertragung [f][d][][Set ID][][Data1][][Data2][][Data3][Cr] [Data1] 1. f1h bis f4h (einen Index lesen) f1: den 1. Index in der Liste der Einschaltzeiten lesen f2: den 2. Index in der Liste der Einschaltzeiten lesen f3: den 3.
  • Seite 77 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 37. Ausschaltzeit (Befehl: f e) ► Ausschaltzeit einstellen. Übertragung [f][e][][Set ID][][Data1][][Data2][][Data3][Cr] [Data 1] 1. f1h bis f4h (einen Index lesen) f1: 1. Index in der Liste für Ausschaltzeiten lesen f2: 2. Index in der Liste für Ausschaltzeiten lesen f3: Den 3.
  • Seite 78 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 38. Zeitplangesteuerte Eingangswahl (Befehl: f u) (Eingang Hauptbild) ► Auswahl der Eingangsquelle für Beschilderung abhängig vom Wochentag. Übertragung [f][u][][Set ID][][Data1][][Data2][Cr] [Data 1] 1. f1h bis f4h (einen Index schreiben/lesen) f1: den 1. Index der Einschaltzeiteneingabe lesen f2: den 2.
  • Seite 79 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 39. Sleep-Zeit (Befehl: f f) ► Sleep-Zeit einstellen. Übertragung [f][f][][Set ID][][Data][Cr] Daten 0 : Aus 1 : 10 2 : 20 3 : 30 4 : 60 5 : 90 6 : 120 7 : 180 8 : 240 Bestätigung [f][][Set ID][][OK/NG][Data][x]...
  • Seite 80 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 41. Power On Delay (Befehl: f h) ► Einstellen der Verzögerung beim Einschalten des Gerätes (Gerät: Sekunden). Übertragung [f][h][][Set ID][][Data][Cr] Daten : 00H bis 64H (Datenwert) * Siehe "Echtdatenzuordnung", Seite A7 Bestätigung [h][][Set ID][][OK/NG][Data][x] 42. Sprache (Befehl : f i) ►...
  • Seite 81 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 43. DPM Select (DPM-Auswahl) (Befehl: f j) ► DPM-Funktion (Bildschirm-Energiesparmodus) einstellen. Übertragung [f][j][][Set ID][][Data][Cr] Daten 0 : Aus 1 : Ein Bestätigung [j][][Set ID][][OK/NG][Data][x] 44. Grundeinstellung (Befehl: f k) ► Einstellungen für Bild, Bildschirm und Werkseinstellungen zurücksetzen.
  • Seite 82 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 45. Energiespar-Modus (Befehl: f I) ► Zum Einstellen des Energiespar-Modus. Übertragung [f][I][][Set ID][][Data][Cr] Daten 0 : Aus 1 : (Feststufe 1) 2 : (Feststufe 2) 3 : (Feststufe 3) Bestätigung [I][][Set ID][][OK/NG][Data][x] 46. Betriebsanzeige (Befehl: f o) ►...
  • Seite 83 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 47. Logo-Anzeige (Befehl: f p) ► Zum Einstellen der LED der Betriebsanzeige Übertragung [f][p][][Set ID][][Data][Cr] Daten 0 : Aus 1 : Ein Bestätigung [p][][Set ID][][OK/NG][Data][x] 48. Seriennummer überprüfen (Befehl: f y) ► Auslesen der Seriennummern Übertragung [f][y][][Set ID][][Data][Cr] Daten FF (Auslesen der Seriennummern)
  • Seite 84 Verwenden mehrerer Produkte RS-232C Übertragungs-/Empfangsprotokoll 49. Software-Version (Befehl: f z) ► Software-Version prüfen. Übertragung [f][z][][Set ID][][Data][Cr] Daten FFH : Lesen Bestätigung [z][][Set ID][][OK/NG][Data][x] 50. Auswahl Signalquelle (Befehl: x b) ► Für die Auswahl der Signalquelle für das Gerät. Übertragung [x][b][][Set ID][][Data][Cr] Daten 20H : AV 40H : Komponente 60H : RGB (PC)

  • Seite 85: Signalform-Ausgabe

    Verwenden mehrerer Produkte IR-Codes RS-232C RS-232C IR-Code der Fernbedienung Signalform-Ausgabe Einzelimpuls, Modulationssignal mit 37,917 kHz Signal bei 455 kHz Trägerfrequenz FCAR = 1 / Tc = fosc / 12 Relative Einschaltdauer = T1 / Tc = 1 / 3 ► Frame-Konfiguration ▪...
  • Seite 86 Verwenden mehrerer Produkte IR-Codes RS-232C RS-232C Code (Hex)) Funktion Hinweis Taste R/C AUFWÄRTS(▲) Taste R/C ABWÄRTS(▼) Taste R/C RECHTS(►) Taste R/C LINKS(◄) Taste R/C POWER ON/OFF (Ein/Aus) Taste R/C MONITOR EIN (Eigener IR-Code) Taste R/C MONITOR AUS (Eigener IR-Code) Taste R/C Taste R/C STUMM Taste R/C...
  • Seite 87 Verwenden mehrerer Produkte IR-Codes RS-232C RS-232C Code (Hex)) Funktion Hinweis Hell∧(Seite NACH OBEN) Taste R/C Hell∨(Seite nach unten) Taste R/C ZURÜCK Taste R/C AUTOM. KONFIGURATION Taste R/C (Eigener IR-Code) ID -EIN (Rot) Taste R/C ID-AUS (Grün) Taste R/C (Gelb) Taste R/C (Blau) Taste R/C KACHEL...
  • Seite 88 E N E RGY STA R i s a s et of p owe r- saving guidelines issued by the U.S. Environmental Protection Agency(EPA). As an ENERGY STAR Partner LGE U. S. A.,Inc. has determined that this product meets the ENERGY S t e l l e n S i e s i c h e r, d a s s S i e v o r STAR guidelines for energy efficiency.
