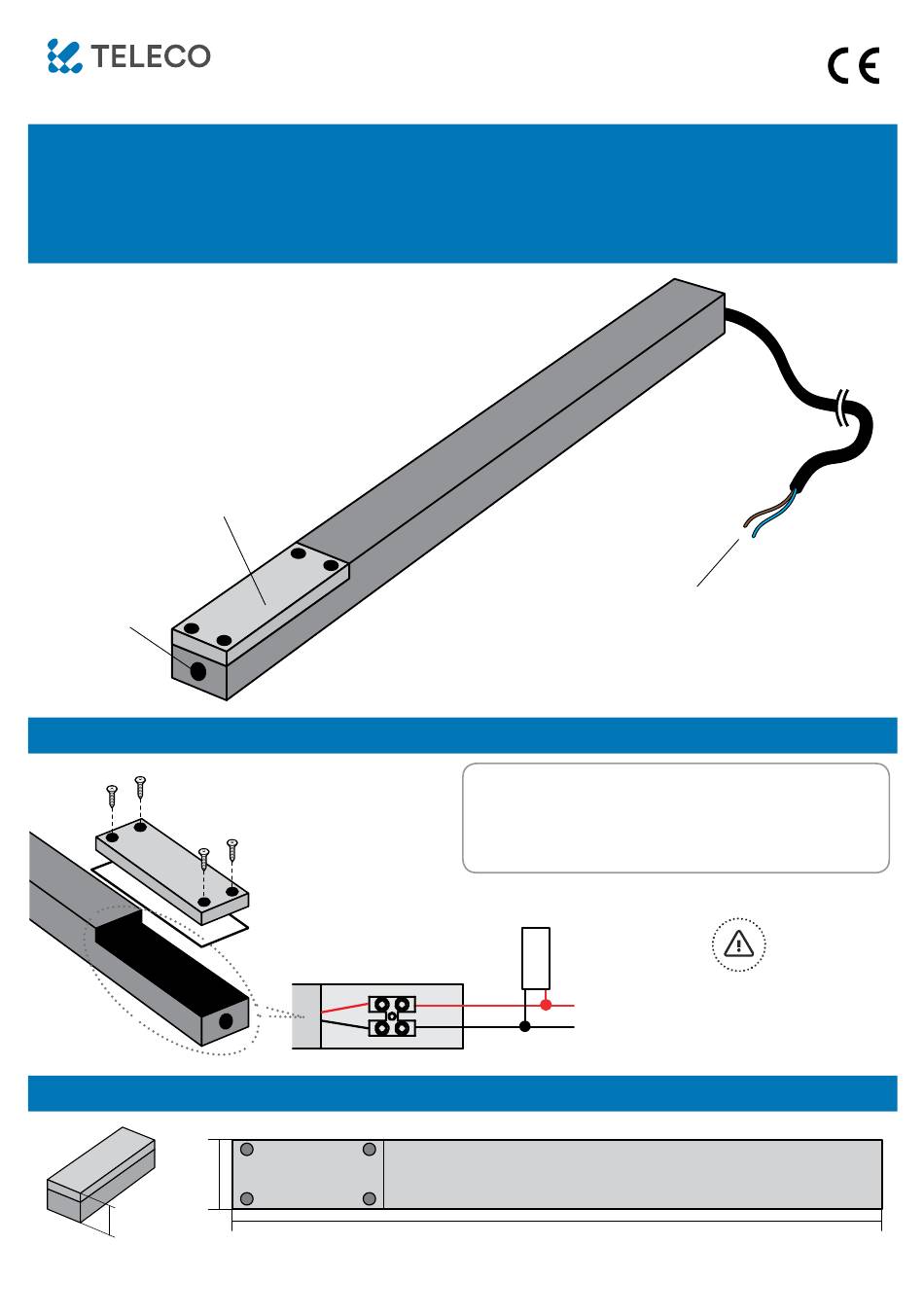

TELECO AUTOMATION AL-24-60WNT Kurzanleitung

IT - ALIMENTATORE 230VAC CON USCITA 24VDC (60W O 100W)
EN - 230VAC POWER SUPPLY UNIT WITH 24VDC OUTPUT (60W OR 100W)
FR - BLOC D'ALIMENTATION ENTRÉE EN 230VAC AVEC SORTIE EN 24VDC (60W OU 100W)
DE - 230VAC TRANSFORMATOR MIT 24VDC AUSGANG (60W ODER 100W)
IT - Codice prodotto
EN - Product code
FR - Code du produit
DE - Artikelnummer
IT - Coperchio
EN - Lid
FR - Couvercle
DE - Deckel
IT - Uscita LED
EN - LED output
FR - LED sortie
DE - LED Ausgang
IT - COLLEGAMENTI EN - WIRINGS FR - CONNEXIONS DE - ANSCHLÜSSE
IT - DIMENSIONI
EN - DIMENSIONS
30 mm
20 mm
AL-24-60WNT - AL-24-100WT
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
TELECO AUTOMATION SRL
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
AL-24-60WNT
AL-24-100WNT
IT - Rimuovere il coperchio.
EN - Remove the lid.
FR - Enlever le couvercle.
DE - Den Deckel entfernen.
FR - DIMENSIONS
60W
100W
20 mm
IT - Alimentazione 230Vac
EN - 230Vac Power supply
FR - Alimentation 230Vac
DE - 230Vac Stromversorgung
IT - Il prodotto garantisce una protezione IP44 se correttamente
assemblato. EN - The product guarantees IP44 rating if properly
assembled. FR - Le produit garantit un indice de protection
IP44 à condition qu'il ait été assemblé correctement.
Produkt gewährleistet den Schutzgrad IP44, wenn es korrekt
zusammengebaut wurde.
IT - Attenzione: non invertire la polarità dei LED!
BLUE
+ COM
COM
7
EN - Attention: do not invert the polarity of the LED!
COM
6
FR - Attention: ne pas inverser la polarité des LED!
COM -
5
DE - Achtung: Polung der LEDs nicht invertieren!
DE - ABMESSUNGEN
360 mm
BLUE
+ COM
COM
7
COM
6
-
COM
5
DOC.: I115.03
H03VVH2-F 2x0.75mm²
DE - Das
BLUE
+ COM
COM
7
COM
6
COM
-
5
BLUE
+ COM
COM
7
COM
6
DATE: 28/12/17
-
COM
5
