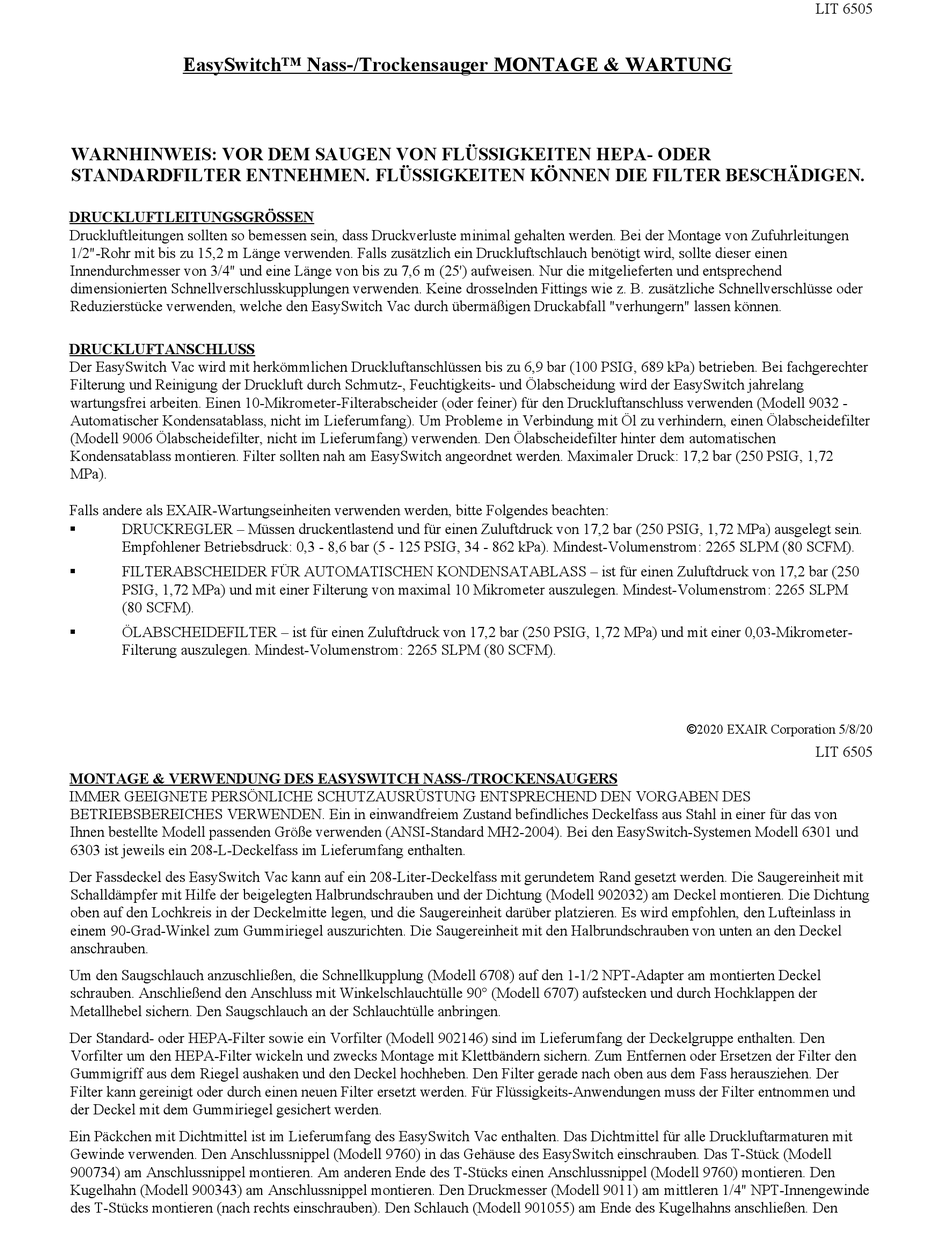

EasySwitch™ Nass-/Trockensauger MONTAGE & WARTUNG
WARNHINWEIS: VOR DEM SAUGEN VON FLÜSSIGKEITEN HEPA- ODER
STANDARDFILTER ENTNEHMEN. FLÜSSIGKEITEN KÖNNEN DIE FILTER BESCHÄDIGEN.
DRUCKLUFTLEITUNGSGRÖSSEN
Druckluftleitungen sollten so bemessen sein, dass Druckverluste minimal gehalten werden. Bei der Montage von Zufuhrleitungen
1/2"-Rohr mit bis zu 15,2 m Länge verwenden. Falls zusätzlich ein Druckluftschlauch benötigt wird, sollte dieser einen
Innendurchmesser von 3/4" und eine Länge von bis zu 7,6 m (25') aufweisen. Nur die mitgelieferten und entsprechend
dimensionierten Schnellverschlusskupplungen verwenden. Keine drosselnden Fittings wie z. B. zusätzliche Schnellverschlüsse oder
Reduzierstücke verwenden, welche den EasySwitch Vac durch übermäßigen Druckabfall "verhungern" lassen können.
DRUCKLUFTANSCHLUSS
Der EasySwitch Vac wird mit herkömmlichen Druckluftanschlüssen bis zu 6,9 bar (100 PSIG, 689 kPa) betrieben. Bei fachgerechter
Filterung und Reinigung der Druckluft durch Schmutz-, Feuchtigkeits- und Ölabscheidung wird der EasySwitch jahrelang
wartungsfrei arbeiten. Einen 10-Mikrometer-Filterabscheider (oder feiner) für den Druckluftanschluss verwenden (Modell 9032 -
Automatischer Kondensatablass, nicht im Lieferumfang). Um Probleme in Verbindung mit Öl zu verhindern, einen Ölabscheidefilter
(Modell 9006 Ölabscheidefilter, nicht im Lieferumfang) verwenden. Den Ölabscheidefilter hinter dem automatischen
Kondensatablass montieren. Filter sollten nah am EasySwitch angeordnet werden. Maximaler Druck: 17,2 bar (250 PSIG, 1,72
MPa).
Falls andere als EXAIR-Wartungseinheiten verwenden werden, bitte Folgendes beachten:
 DRUCKREGLER – Müssen druckentlastend und für einen Zuluftdruck von 17,2 bar (250 PSIG, 1,72 MPa) ausgelegt sein.
Empfohlener Betriebsdruck: 0,3 - 8,6 bar (5 - 125 PSIG, 34 - 862 kPa). Mindest-Volumenstrom: 2265 SLPM (80 SCFM).
 FILTERABSCHEIDER FÜR AUTOMATISCHEN KONDENSATABLASS – ist für einen Zuluftdruck von 17,2 bar (250
PSIG, 1,72 MPa) und mit einer Filterung von maximal 10 Mikrometer auszulegen. Mindest-Volumenstrom: 2265 SLPM
(80 SCFM).
 ÖLABSCHEIDEFILTER – ist für einen Zuluftdruck von 17,2 bar (250 PSIG, 1,72 MPa) und mit einer 0,03-Mikrometer-
Filterung auszulegen. Mindest-Volumenstrom: 2265 SLPM (80 SCFM).
MONTAGE & VERWENDUNG DES EASYSWITCH NASS-/TROCKENSAUGERS
IMMER GEEIGNETE PERSÖNLICHE SCHUTZAUSRÜSTUNG ENTSPRECHEND DEN VORGABEN DES
BETRIEBSBEREICHES VERWENDEN. Ein in einwandfreiem Zustand befindliches Deckelfass aus Stahl in einer für das von
Ihnen bestellte Modell passenden Größe verwenden (ANSI-Standard MH2-2004). Bei den EasySwitch-Systemen Modell 6301 und
6303 ist jeweils ein 208-L-Deckelfass im Lieferumfang enthalten.
Der Fassdeckel des EasySwitch Vac kann auf ein 208-Liter-Deckelfass mit gerundetem Rand gesetzt werden. Die Saugereinheit mit
Schalldämpfer mit Hilfe der beigelegten Halbrundschrauben und der Dichtung (Modell 902032) am Deckel montieren. Die Dichtung
oben auf den Lochkreis in der Deckelmitte legen, und die Saugereinheit darüber platzieren. Es wird empfohlen, den Lufteinlass in
einem 90-Grad-Winkel zum Gummiriegel auszurichten. Die Saugereinheit mit den Halbrundschrauben von unten an den Deckel
anschrauben.
Um den Saugschlauch anzuschließen, die Schnellkupplung (Modell 6708) auf den 1-1/2 NPT-Adapter am montierten Deckel
schrauben. Anschließend den Anschluss mit Winkelschlauchtülle 90° (Modell 6707) aufstecken und durch Hochklappen der
Metallhebel sichern. Den Saugschlauch an der Schlauchtülle anbringen.
Der Standard- oder HEPA-Filter sowie ein Vorfilter (Modell 902146) sind im Lieferumfang der Deckelgruppe enthalten. Den
Vorfilter um den HEPA-Filter wickeln und zwecks Montage mit Klettbändern sichern. Zum Entfernen oder Ersetzen der Filter den
Gummigriff aus dem Riegel aushaken und den Deckel hochheben. Den Filter gerade nach oben aus dem Fass herausziehen. Der
Filter kann gereinigt oder durch einen neuen Filter ersetzt werden. Für Flüssigkeits-Anwendungen muss der Filter entnommen und
der Deckel mit dem Gummiriegel gesichert werden.
Ein Päckchen mit Dichtmittel ist im Lieferumfang des EasySwitch Vac enthalten. Das Dichtmittel für alle Druckluftarmaturen mit
Gewinde verwenden. Den Anschlussnippel (Modell 9760) in das Gehäuse des EasySwitch einschrauben. Das T-Stück (Modell
900734) am Anschlussnippel montieren. Am anderen Ende des T-Stücks einen Anschlussnippel (Modell 9760) montieren. Den
Kugelhahn (Modell 900343) am Anschlussnippel montieren. Den Druckmesser (Modell 9011) am mittleren 1/4" NPT-Innengewinde
des T-Stücks montieren (nach rechts einschrauben). Den Schlauch (Modell 901055) am Ende des Kugelhahns anschließen. Den
