Inhaltszusammenfassung für Etec E150 Spot

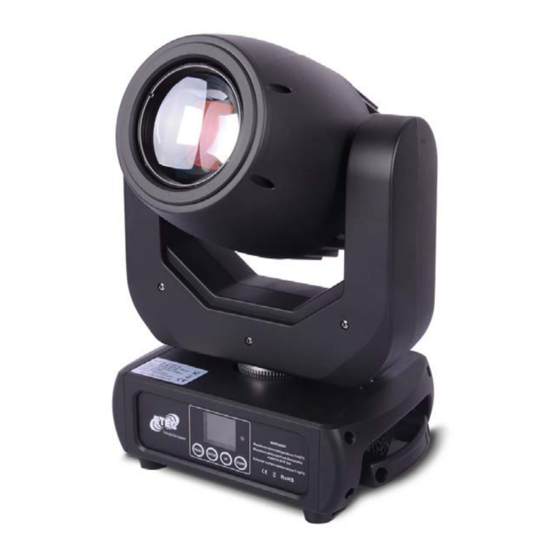

- Seite 1 LED Moving Head E150 Spot...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
- Seite 3 Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: • dafür qualifiziert sein und • die Anweisungen in dieser Bedienungsanleitung beachten. ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.
- Seite 4 Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen • wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen Sie den Stecker niemals am Kabel aus der Steckdose. •...
-
Seite 5: Installation
Bestimmungsgemäßer Gebrauch: • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall •... - Seite 6 Netzanschlüsse: Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN...
- Seite 7 Entsorgung: Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder • über Ihre kommunale Entsorgungseinrichtung. • Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
- Seite 8 Sicherung austauschen: Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein.
- Seite 9 Produktübersicht 1. LED Diode 2. Display 3. Taste: Mode, Up, Down, Enter 4. PowerCON IN/OUT 5. Sicherung F5A / 250V 6. DMX Verlinkung IN/OUT 7. Wireless DMX Anschluss Seite 9...
- Seite 10 Funktionen und Einstellungen: LCD Display MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl Menü-Übersicht: DMX Adresse DMX Adresse = 001 Betriebsmodus Auto Auto Programm 1 Auto Programm 2 Musikgesteuert Manuel...
- Seite 11 Einrichten einer DMX Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
- Seite 12 DMX Kanalbelegung: 10CH 12CH 14CH 16CH Funktion DMX Wert Beschreibung CH1 CH1 CH1 CH1 Pan 0-255 0-540° CH2 CH2 Pan fine 0-255 Pan Fine CH2 CH2 CH3 CH3 Tilt 0-255 0-270° CH4 CH4 Tilt Fine 0-255 Tilt Fine CH3 CH3 CH5 CH5 X, Y speed 0-255 Schnell >...
- Seite 13 14-20 Gobo 2 21-27 Gobo 3 28-34 Gobo 4 35-41 Gobo 5 42-48 Gobo 6 49-55 Gobo 7 56-63 Gobo 8 64-70 Gobo 8 shake - langsam > schnell 71-77 Gobo 7 shake - langsam > schnell 78-84 Gobo 6 shake - langsam > schnell 85-91 Gobo 5 shake - langsam >...
- Seite 14 96-127 Gobo6 128-191 Gobo Durchlauf im Uhrzeigersinn - langsam > schnell Gobo Durchlauf entgegen Uhrzeigersinn - langsam > 192-255 schnell 0-15 Keine Rotation 16-95 Gobo Rotation Fine 0-360° 96-135 Gobo Rotation 0-90° Gobo 136-155 Gobo Rotation 0-180° CH11 Rotation 156-175 Gobo Rotation 0-720°...
- Seite 15 Abschließender Hinweis: Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen: _________________________________________________________________________________ _________________________________________________________________________________...
- Seite 16 Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 40 Fax: +49 (0) 25 71 - 80 5 40 41 www.elcotec-electronic.de Seite 16...
