Anleitung YPL 502
16.11.2005
D
Betriebsanleitung für Elektro-
Schlagbohrmaschine
Die Bohrmachine ist zum Bohren von Löchern in Me-
tall, Holz und Gestein unter Verwendung des ent-
sprechenden Bohrers ausgelegt.
INBETRIEBNAHME

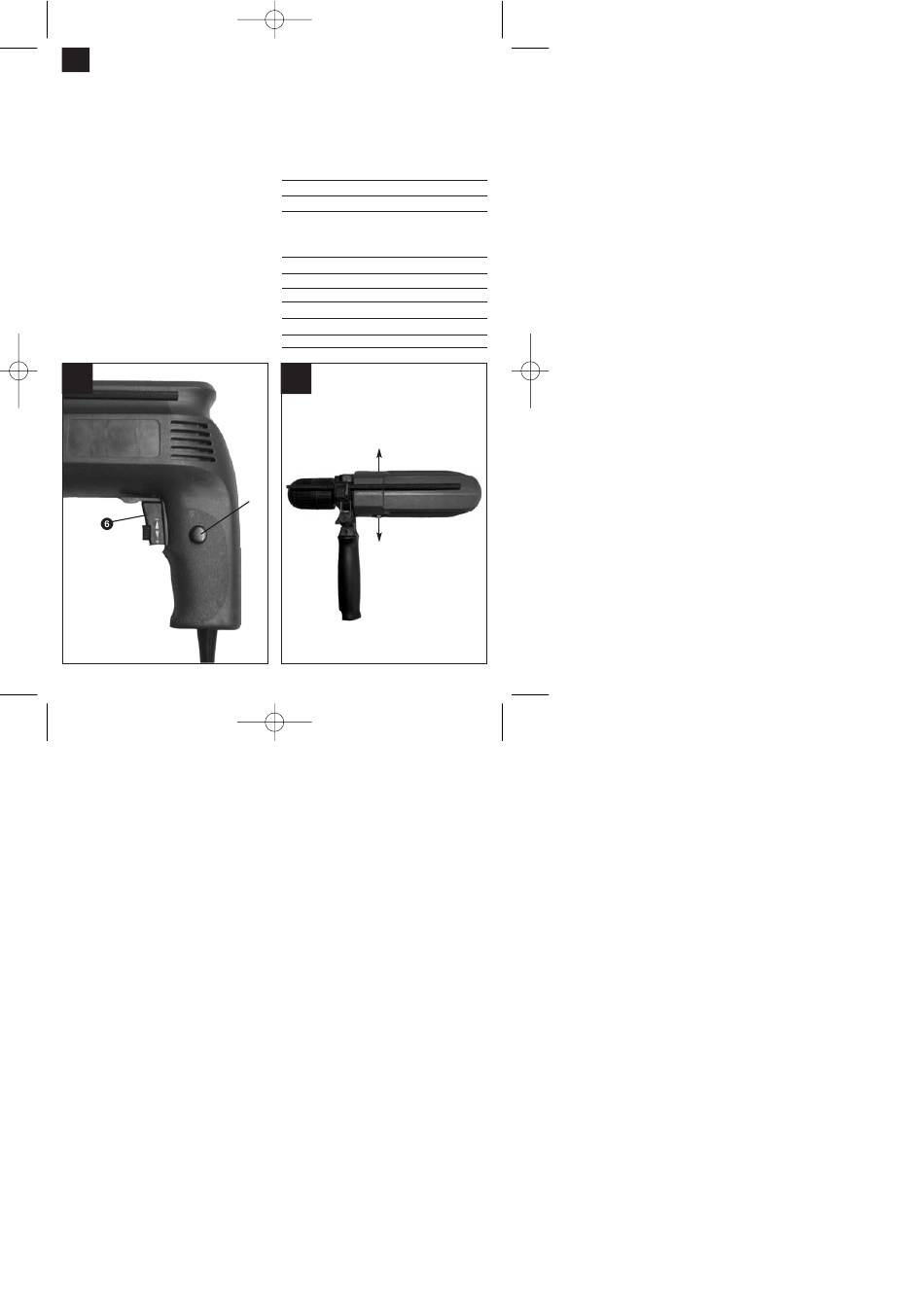

Momentschaltung (Bild 2)
Einschalten:
Ein/Ausschalter 6 drücken
Ausschalten:
Ein/Ausschalter 6 loslassen
Dauerschaltung (Bild 2)
Einschalten:
Ein/Ausschalter 6 drücken und im
gedrückten Zustand mit den
Feststellknopf 5 arretieren
Ausschalten:
Ein/Ausschalter 6 drücken
und loslassen
Umschaltung Bohren/Schlagbohren (Bild 3)
Mit dem Umschalter (4) können Sie die Bohr-
maschine von Bohren auf Schlagbohren umschalten.
2
Durch mehr oder
weniger starkes
Drücken des Schalters
6 wählen Sie die
Drehzahl.
Durch Drehen der
Rändelschraube im
Schalter 6 können Sie
die Drehzahl vor-
wählen.
4
11:46 Uhr
Seite 4
Für die Funktion Bohren drücken Sie den Umschalter
(4) nach links auf das Symbol „Bohrer" hin. Für die
Funktion Schlagbohren drücken Sie den Umschalter
(4) nach rechts auf das Symbol „Hammer" hin. Die
Funktion Schlagbohren sollten Sie für das Bohren in
Mauerwerk, Beton und Stein verwenden.
TECHNISCHE DATEN:
Nennspannung:
Aufnahmeleistung:
Spannbereich Bohrfutter:
Bohrleistung
Leerlaufdrehzahl n
:
0
Schalldruckpegel LPA:
Schalleistungspegel LWA:
Vibration - a w
Schutzisoliert
Gewicht
3
Schlagbohren
´
Bohren
230 V ~ 50 Hz
500 W
max. 13 mm
Beton: 13 mm
Stahl: 13 mm
Holz: 25 mm
0 - 3000 min
-1
90 db (A)
101 db (A)
8,96 m/s
2
II / ®
1,8 kg
