Vielen Dank, dass Sie Kamome FKLS-231D erworben haben.

Bitte lesen Sie diese Hinweise vor der Inbetriebnahme dieses

Geräts sorgfältig durch. Bewahren Sie dieses Handbuch nach

dem Durchlesen an einem sicheren Ort auf, um später bei Bedarf

darin nachlesen zu können.

kamomefan_FKLS-231D_de.indd 1

Kamome FKLS-231D

Bedienungsanleitung

FKLS-231D

Deutsch

2019/12/25 19:29:03

Inhaltsverzeichnis

Inhaltszusammenfassung für Kamome FKLS-231D

Seite 1 FKLS-231D Kamome FKLS-231D Bedienungsanleitung Vielen Dank, dass Sie Kamome FKLS-231D erworben haben. Bitte lesen Sie diese Hinweise vor der Inbetriebnahme dieses Geräts sorgfältig durch. Bewahren Sie dieses Handbuch nach dem Durchlesen an einem sicheren Ort auf, um später bei Bedarf darin nachlesen zu können.
Seite 2 Deutsch Sicherheitshinweise Dieser Abschnitt enthält wichtige Sicherheitshinweise. Befolgen Sie bei der Verwendung des Produkts immer diese Anweisungen. WICHTIGE SICHERHEITSANWEISUNGEN Beim Gebrauch von Elektrogeräten sind zur Verringerung des Risikos für Brand, Stromschlag und Körperverletzung grundlegende Sicherheitsmaßregeln zu beachten, unter anderem: Lesen Sie vor Gebrauch dieses Geräts alle Anweisungen. Dieses Produkt ist nur für den Hausgebrauch vorgesehen.
Seite 3 Deutsch • Das Stromkabel darf nicht angeritzt, beschädigt, verändert, mit Gewalt geknickt, gedehnt, verdreht oder gebündelt/festgeklemmt werden; außerdem dürfen keine schweren Gegenstände auf das Kabel gestellt werden. • Kinder dürfen dieses Gerät nicht ohne Aufsicht verwenden; halten Sie das Produkt und Stromkabel außer Reichweite kleiner Kinder.
Seite 4: Teilebezeichnungen Und Teilefunktionen

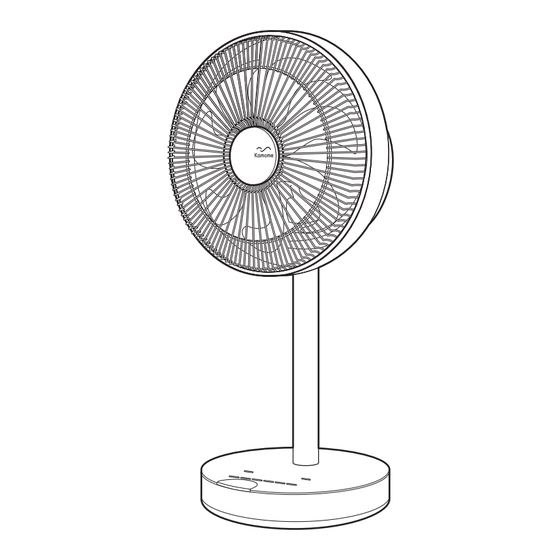

Deutsch Teilebezeichnungen und Teilefunktionen Vorderseite Vorderes Schutzgitter Flügel Kopf Neigt sich bei Auf/Ab- Oszillationsbetrieb nach oben und unten. Zentrumsverkleidung (Duftöl-Scheibe) Hauptgerät Bein Dreht sich bei Links/Rechts- Oszillationsbetrieb zusammen mit dem Kopf nach links und rechts. Bedienfeld Fuß Fernbedienungs-Empfänger Rückseite Hinteres Schutzgitter Griff Der Ventilator kann zum Tragen an dieser Vertiefung über der Motoreinheit gehalten werden.
Seite 5: Bedienfeld Am Hauptgerät
Deutsch Bedienfeld am Hauptgerät Fernbedienung ⑩ ⑦ ⑧ ⑧ ③ ② ⑦ ① ② ③ ④ ⑤ ⑥ ① ④ ⑤ ⑥ ⑨ Luftmengenanzeige Zeigt die eingestellte Luftmenge an. Beim Anheben der Luftmenge wandert die Anzeige von links nach rechts. Anzeigelampe für Links/Rechts-Oszillation Die Anzeigelampe leuchtet bei aktivierter Links/Rechts-Oszillationsfunktion.
Seite 6: Im Lieferumfang Enthaltenes Zubehör
Deutsch Korrekter Gebrauch des Ventilators Im Lieferumfang enthaltenes Zubehör Kontrollieren Sie nach dem Kauf, dass die nachstehend aufgeführten Teile im Karton enthalten sind. Hauptgerät ..................1 Dediziertes Netzteil ................1 Fernbedienung ..................1 Lithium-Knopfbatterie (CR2025, liegt in einer separaten Plastiktüte bei) ........1 Ersatzfilz (1 in Duftöl-Scheibe eingesetzt) ..........4 Handbuch (mit Garantiekarte) ..............1 * Bewahren Sie den Verpackungskarton zur Aufbewahrung des Produkts bei Nichtgebrauch gut auf.
Seite 7 Deutsch 2. Stellen Sie das Hauptgerät auf einer stabilen und waagrechten Fläche auf. 3. Anschluss des dedizierten Netzteils Haken für Kabel Haken für Kabel Gleichstromkabel Gleichstrombuchse Gleichstromstecker 1 Führen Sie den Gleichstromstecker des Netzteils in die Gleichstrombuchse an der Rückseite des Fußes ein.
Seite 8 Deutsch 2. Einstellen der Luftmenge Zum Ändern der Luftmengeneinstellung während des Betriebs drücken Sie auf die Luftmengentaste + (stärker) oder die Luftmengentaste – (schwächer) am Hauptgerät oder an der Fernbedienung. Luftmengenanzeige Schwächer Stärker Beispiel: aktuelle Luftmengeneinstellung Schwächer-Luftmengentaste Stärker-Luftmengentaste Luftmengentaste – (schwächer) Luftmengentaste + (stärker) Fernbedienung Stärker +...
Seite 9 Deutsch Über die Funktionen für natürlichen Wind/Schlafbrise Natürlicher Wind (Anzeigelampe leuchtet weiß) Schlafbrise (Anzeigelampe leuchtet blau) Ein sich wiederholendes Stärker- und Schwächerwerden der Luftmenge kann den Eindruck eines natürlichen Winds vermitteln. Drücken Sie die Luftmengentaste + (stärker) oder die Luftmengentaste –...
Seite 10 Deutsch Verstellen des Winkels Halten Sie den Ventilator oben am Bein und drücken Sie dabei gegen den oberen oder unteren Teil des vorderen Schutzgitters, um den Kopf nach und nach nach oben oder unten zu neigen. Wenn Sie den Winkel manuell verstellt haben und dann die Taste für Auf/Ab- Oszillation drücken, dauert es etwas, bis die Auf/Ab-Oszillationsbewegung einsetzt.
Seite 11 Deutsch 6. Stoppen des Betriebs Drücken Sie zum Stoppen des Betriebs auf die Ein/Aus-Taste ( ) am Hauptgerät oder an der Fernbedienung. Funktion zur Verhütung eines versehentlichen Dauerbetriebs: Der Betrieb stoppt 12 Stunden nach der letzten Tastenbetätigung am Hauptgerät oder an der Fernbedienung automatisch. Bringen Sie die Fernbedienung bei Nichtgebrauch am Fernbedienungs- Aufbewahrungsplatz unter.
Seite 12: Timereinstellungen
Deutsch Timereinstellungen: Einstellung des Ausschalttimers Bei aktiviertem Ausschalttimer stoppt der Ventilator automatisch nach Verstreichen der eingestellten Zeit. 1. Zum Einstellen des Ausschalttimers drücken Sie die Timertaste ( ) bei eingeschaltetem Ventilator. Wenn Sie die Timertaste ( ) drücken, während der Ventilator eingeschaltet ist, leuchtet eine der Timer-Anzeigelampen rot, und der Ausschalttimer ist aktiviert.
Seite 13: Verwendung Von Duftöl
Deutsch Sie können nun mit der Timertaste ( ) die Zeit bis zur Auslösung durch den Einschalttimer einstellen. • Bei eingestelltem Einschalttimer gibt die leuchtende Timer-Anzeigelampe die Restzeit bis zur Auslösung durch den Einschalttimer an. 2. Stellen Sie die Luftmenge usw. für den Betrieb zur eingestellten Zeit ein Drücken Sie die Luftmengentaste + (stärker) oder die Luftmengentaste −...
Seite 14 Deutsch Drehen Sie die Filzabdeckung zum Abnehmen von der Zentrumsverkleidung (Duftöl- Scheibe) nach links und vergewissern Sie sich, dass ein Filz eingelegt ist. Geben Sie vorsichtig 2 bis 3 Tropfen Duftöl oder naturreines ätherisches Öl auf den Filz. Ätherisches Duftöl oder naturreines ätherisches Öl Filzabdeckung Filz VORSICHT...
Seite 15 Deutsch 4. Starten des Betriebs Folgen Sie den Anweisungen unter „Starten/Stoppen des Betriebs“ auf Seiten 7 bis 11, um kühlen Wind mit Aromatherapie zu genießen. Ersetzen des Filzes * Wenn der Duftöl-Filz verschmutzt ist oder ein anderes Duftöl verwendet werden soll, ersetzen Sie den Filz.
Seite 16 Deutsch * Neben dem bereits in der Scheibe eingesetzten Filz werden 3 Ersatzfilze mitgeliefert. Filze können nicht wiederverwendet werden, auch dann nicht, wenn man sie wäscht. * Legen Sie den Filz unter die Zungen des Filzfachs in der Zentrumsverkleidung. Säubern Sie die Zentrumsverkleidung mit einem neutralen Reinigungsmittel, lassen Sie sie vollständig trocknen und bringen Sie sie dann wie in Schritten 1 bis 3 beschrieben an.
Seite 17: Reinigung Und Aufbewahrung
Deutsch Reinigung und Aufbewahrung WARNHINWEIS Zur Wartung immer den Netzadapter aus der Steckdose ziehen. VORSICHT • Niemals Haushaltsreiniger, Verdünner, Benzin, Alkohol oder Scheuerpulver verwenden. • Das Hauptgerät oder den Netzadapter nicht mit Wasser abspülen. (Dies kann einen Stromschlag und Geräteausfall verursachen.) Wartung Bei Verschmutzung des Hauptgeräts tränken Sie ein weiches Tuch mit warmem Wasser oder einem neutralen Reinigungsmittel (außer Mittel auf Zitrusbasis),...
Seite 18: Wartung Der Flügel
Deutsch WARNHINWEIS Nicht ohne am Hauptgerät angebrachten Flügeln und Schutzvorrichtung betreiben. VORSICHT • Die Schutzvorrichtung und die Flügel fest an das Hauptgerät montieren, bevor der Netzstecker an eine Steckdose angeschlossen wird. • Die Flügel vorsichtig handhaben, um Verletzungen an den scharfen Kanten zu vermeiden.
Seite 19 Deutsch 2. Halten Sie die Flügel gut fest und drehen Sie die Flügel-Befestigungsmutter dabei nach links, um die Flügel gut zu befestigen. 3. Bringen Sie die Markierung ▽ am hinteren Schutzgitter mit der Aussparung des vorderen Schutzgitters zur Deckung und drücken Sie das vordere Schutzgitter in das hintere Schutzgitter.
Seite 20 Deutsch Störung Hauptursache Abhilfe Die Anzeigelampen • Dimmermodus ist Den Dimmermodus durch einen am Bedienfeld sind aktiviert. (Siehe Seite Druck auf die Dimmertaste dunkel. (Luftmengen- deaktivieren. Anzeigelampen, Timer-Anzeigelampen, Anzeigelampe für natürlichen Wind/ Schlafbrise) Lautes Geräusch • Flügel nicht korrekt Flügel und Schutzgitter bei eingeschaltetem montiert.
Seite 21: Spezifikationen
Kundendienst von Stromversorgung. Doshisha hinzuziehen. • Brandgeruch. Spezifikationen Produktbezeichnung Kamome Modell FKLS-231D Stromversorgung 220 – 240 V, 50/60 Hz (DC 24 V) Stromaufnahme 12,5 W Länge des Netzteilkabels ca. 2,5 m Abmessungen Breite 28 cm × Tiefe 23 cm × Höhe 57,5 cm Gewicht ca.
Seite 22 Importiert und vertrieben durch XXXX kamomefan_FKLS-231D_de.indd 22 kamomefan_FKLS-231D_de.indd 22 2019/12/25 19:29:04 2019/12/25 19:29:04...
