GL3
VERSION: L-BS
1

Werbung

loading

Verwandte Anleitungen für RedNeck GL3

Inhaltszusammenfassung für RedNeck GL3

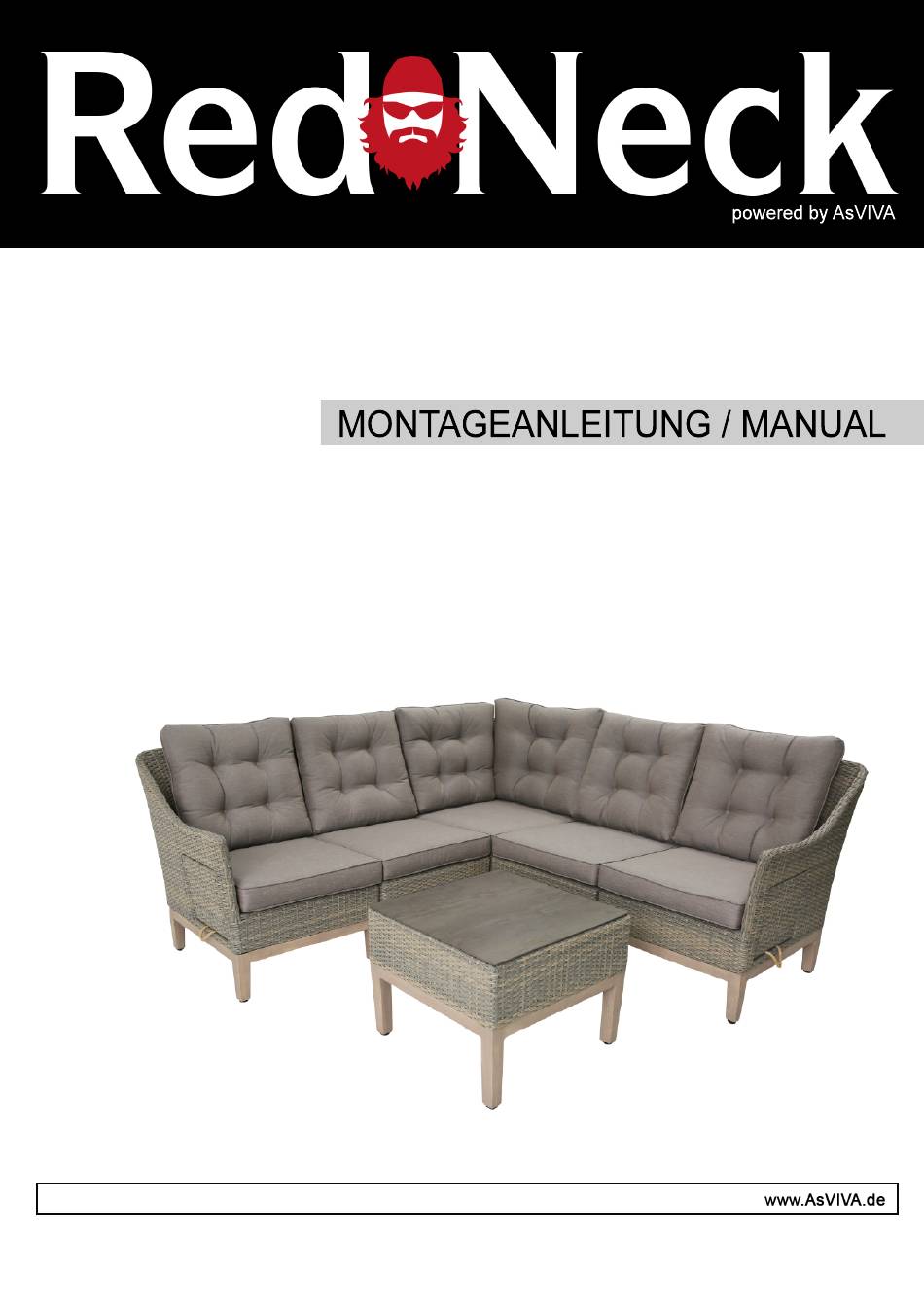

  • Seite 1 VERSION: L-BS...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS GEWÄHRLEISTUNGSBESTIMMUNGEN ............3 TEILELISTE....................... 4 ZUSAMMENBAU ....................7 GEWÄHRLEISTUNGSRECHT ................. 12 TABLE OF CONTENT WARRANTY TERMS ..................13 PARTLIST ......................14 ASSEMBLY ...................... 17 WARRANTY DEVICE ..................22...

  • Seite 3: Gewährleistungsbestimmungen

    GEWÄHRLEISTUNGSBESTIMMUNGEN WICHTIG Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte deshalb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden. Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren. Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe der Kundennummer bzw.

  • Seite 4: Teileliste

    TEILELISTE Beschreibung Skizze Menge Rattaneinheit Ecksofa Rattaneinheit Sofa ohne Armlehne Rattaneinheit Sofa links/rechts Gestell Ecksofa Gestell Sofa ohne Armlehne Gestell Sofa links/ rechts Sitzkissen...
  • Seite 5 TEILELISTE Beschreibung Skizze Menge Sitzkissen Sitzkissen Rückenkissen Rückenkissen Rückenkissen Schraube M6*60 Unterlegscheibe...
  • Seite 6 TEILELISTE Beschreibung Skizze Menge Inbusschlüssel Rattaneinheit Tisch Glasplatte Tischgestell...

  • Seite 7: Zusammenbau

    ZUSAMMENBAU Achtung! Bitte drehen Sie zunächst sämtliche Schrauben vorsichtig per Hand ein. Drehen Sie 2-3 mal an der Schraube, damit diese sich leicht mit dem Gewinde verbindet. Die Schrauben bitte erst komplett festziehen, wenn sämtliche Schrauben bereits vormontiert wurden, da ansonsten Beschädigungen auftreten können. Zusätzliche Informationen vor dem Aufbau: Bevor Sie die Schrauben komplett festziehen, prüfen Sie vorab die Schrauben und ziehen diese anschließend vorsichtig an.
  • Seite 8 ZUSAMMENBAU Ecksofa Schritt 1 Montieren Sie das Gestell (B) an die Rattaneinheit (A) mit den Schrauben (F) und Unterlegscheiben (G). Verwenden Sie das Sitzkissen (C) und die Rückenkissen (D) und (D1).
  • Seite 9 ZUSAMMENBAU Sofa ohne Armlehne Schritt 2 Montieren Sie das Gestell (B1) an die Rattaneinheit (A1) mit den Schrauben (F) und Unterlegscheiben (G) Wiederholen Sie den Vorgang für das zweite Sofa ohne Armlehne. Verwenden Sie das Sitzkissen (C1) und das Rückenkissen (D2)
  • Seite 10 ZUSAMMENBAU Sofa links / rechts Schritt 3 Montieren Sie das Gestell (B2) an die Rattaneinheit (A2) mit den Schrauben (F) und Unterlegscheiben (G) Wiederholen Sie den Vorgang für das rechte Sofa. Verwenden Sie das Sitzkissen (C2) und das Rückenkissen (D2).
  • Seite 11 ZUSAMMENBAU Tisch Schritt 4 Montieren Sie das Gestell (H) an der Rattaneinheit für den Tisch (H). Verwenden Sie dafür die Schrauben (E) und Unterlegscheiben (F). Sie können den Tisch nun aufstellen und die Glasplatte (I) drauflegen.

  • Seite 12: Gewährleistungsrecht

    GEWÄHRLEISTUNGSRECHT Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Produkts von RedNeck. Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts, steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu. Die Gewährleistungsfrist beginnt mit der Übergabe der Ware durch den Fachhändler.

  • Seite 13: Warranty Terms

    WARRANTY TERMS Important! Only the original packaging ensures adequate transport protection of the device and should therefore be kept at least in the statuory return period. Four our equipment we provide the leagal warranty of 2 years. For spare parts and repair orders, please contact your dealer or directly to AsVIVA, indictating the customer number or invoice number.

  • Seite 14: Partlist

    PARTLIST Description Picture Quantity Corner Sofa Armless Sofa L/R Sofa Corner Sofa Base Armless Sofa Base L/R Sofa Base Seat Cushion...
  • Seite 15 PARTLIST Description Picture Quantity Seat Cushion Seat Cushion Back Cushion Back Cushion Back Cushion Screw M6*60 Washer...
  • Seite 16 PARTLIST Description Picture Quantity Wrench Table Top Glass Table Base...

  • Seite 17: Assembly

    ASSEMBLY Caution! Please first screw in all screws carefully by hand. Turn the screw 2-3 times so that it easily connects to the thread. Please do not fully tighten the screws until all screws have already been pre-assembled, otherwise damage may occur. Additional information before setting up: Before you tighten the screws completely, check the screws beforehand and then tighten them careful- ly.
  • Seite 18 ASSEMBLY Corner Sofa Step 1 Assemble the corner sofa (A) with the screws (F) and washers (G) on the frame for the corner sofa (B). Use the seat cushion (C) and the back cushion (D) and (D1).
  • Seite 19 ASSEMBLY Armless Sofa Step 2 Assemble the sofa without armrest (A1) with the screws (F) and washers (G) on the frame (A1). Repeat the process for the second sofa without armrests. Use the seat cushion (C1) and the back cushion (D2)
  • Seite 20 ASSEMBLY Sofa left/right Step 3 Mount the sofa on the left (A2) with the screws (F) and washers (G) on the frame (B2). Repeat the process for the right sofa. Use the seat cushion (C2) and the back cushion (D2).
  • Seite 21 ASSEMBLY Table Step 4 Mount the table top (H) on the frame (J). Use the screws (E) and washers (F) for this. You can now set up the table and put the glass plate (I) on it.

  • Seite 22: Warranty Device

    WARRANTY DEVICE Congratulations on your decision to purchase a device from RedNeck. According to the European guarantee law, amended as of January 1, 2002, You have a legal warranty period of 2 years. The guarantee period begins with the handover of the device by the specialist dealer.
