LAMPEN UND LEDS
Einzellampen und LEDs werden zwischen einem der Funktionsaus-
gänge 1 bis 16 und einer der blauen Klemmen
Bei Glühlampen kann die Helligkeit durch Dimmen (CV112, CV122,
...) oder durch Vorwiderstände reduziert werden.
LEDs benötigen zwingend Vorwiderstände. Beim Betrieb ohne
Vorwiderstände riskieren Sie die sofortige Zerstörung der LEDs.
Prüfen Sie unbedingt vor Inbetriebnahme, ob Vorwiderstände
im angeschlossenen Signalmodell etc. bereits integriert sind.

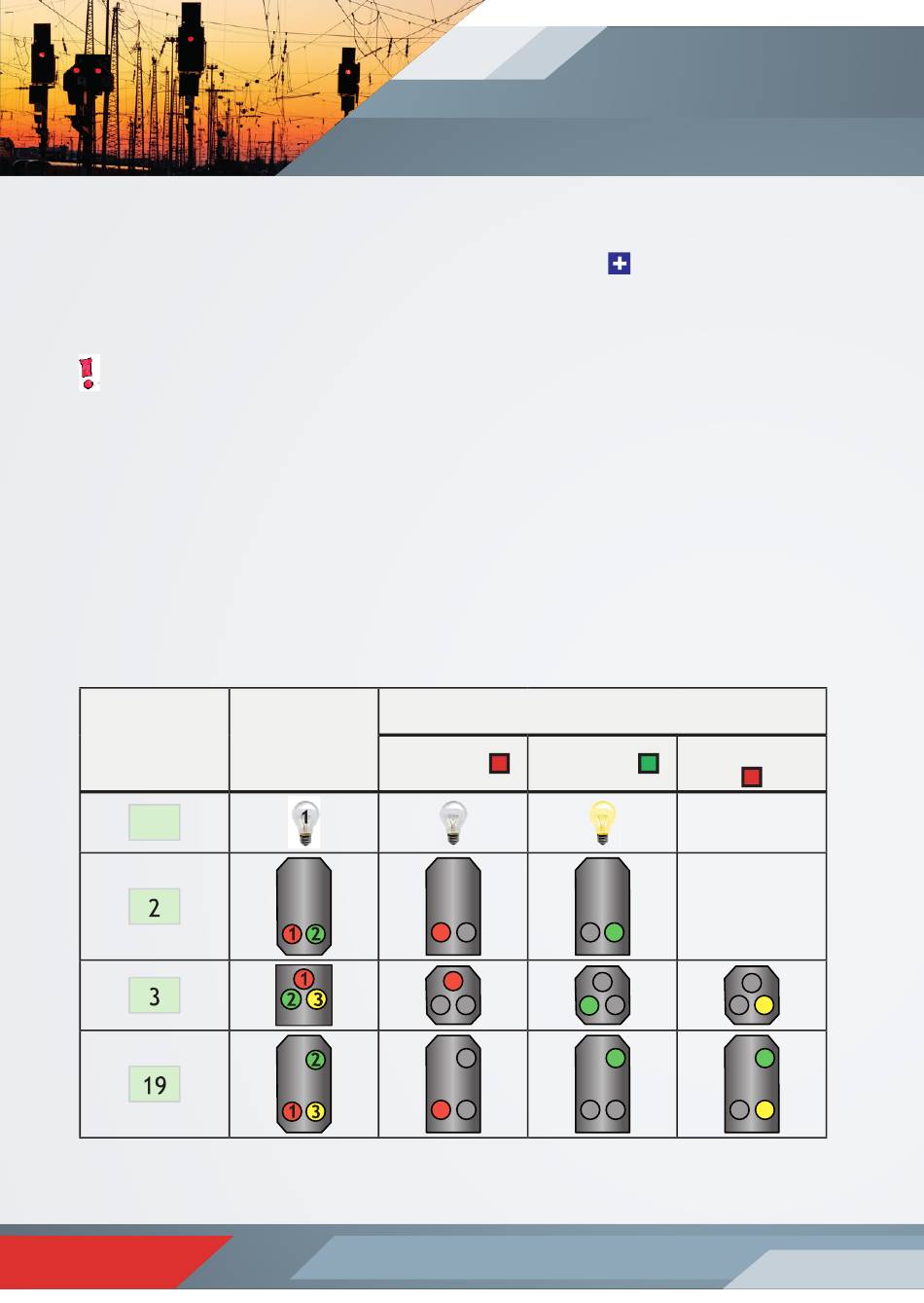

EINFACHE SIGNALE
Für einfache Signale mit bis zu drei Signalbilder können die Modi
2, 3 und 19 verwendet werden. Sie ermöglichen das Schalten der
Signalbilder, bieten aber nicht die Schaltrelais-Nachbildung der
speziellen Lichtsignalmodi der Alleskönner-Decoder.
Anschlüsse
Mode
connections
1
ZA
Schaltzustand / switching state
Adresse
A N L E I T U N G
SIGNALE
geschaltet.
Adresse+1
Adresse
-
-
7
