Montageanleitung der DS1302 Rotationsuhr
Inhaltsverzeichnis
Beschreibung ...................................................................................................................................... 2
Details ................................................................................................................................................. 2
Empfohlenes Werkzeug ...................................................................................................................... 2
Stückliste ............................................................................................................................................ 3
Hinweise zum Zusammenbau ............................................................................................................ 4
Lötanleitung ........................................................................................................................................ 4
Fehlerdiagnose ................................................................................................................................. 13
www.Roboter-Bausatz.de
by anzado GmbH
Römerstadt 2-4
66121 Saarbrücken
Werbung
Inhaltszusammenfassung für yourDroid DS1302
-
Seite 1: Inhaltsverzeichnis
Montageanleitung der DS1302 Rotationsuhr Inhaltsverzeichnis Beschreibung ............................2 Details ..............................2 Empfohlenes Werkzeug ........................2 Stückliste ............................3 Hinweise zum Zusammenbau ......................4 Lötanleitung ............................4 Fehlerdiagnose ..........................13 www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken... -
Seite 2: Beschreibung

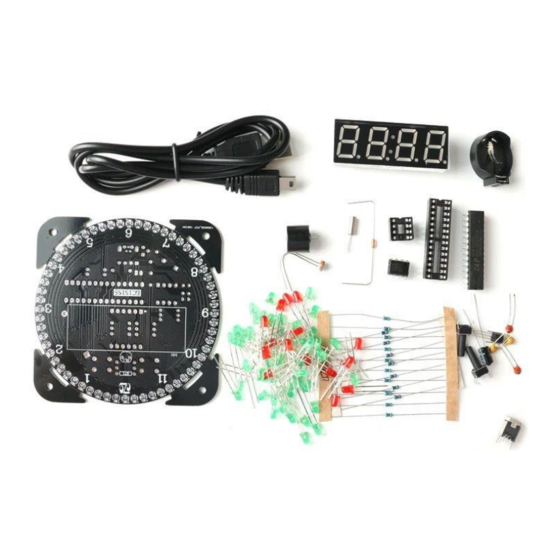

Beschreibung Günstiges und schönes DIY-Kit um die Grundlagen von Elektronik zu erlernen. Der Bausatz besteht aus Einzelteilen die auf einer beschrifteten Leiterplatte aufgelötet werden müssen. Dieser Bausatz eignet sich für Anfänger der Löttechnik, denn die LED-Rotationsuhr verzichtet auf winzige SMD-Komponenten und setzt auf normale Bauteile mit Durchsteckmontage. Die Rotationsanzeige besteht aus einem Kreis leuchtender LEDs (rot und grün) mit denen die Sekunden angezeigt werden. -
Seite 3: Stückliste
Schwarz-Rot-Braun) Transistor S8050 Elektrolytkondensator 100uF Keramikkondensator 0,1uF (104) C2, C3 Keramikkondensator 10pF (10) C4, C5 LEDs LED 3mm rot,grün D1～D60 Thermistor RTC (Echtzeituhr) DS1302 Microcontroller IAP15W413AS IC-Sockel DIP-8 IC-Sockel DIP-28 Taster 6*6*14mm S1,S2 Buzzer Batteriehalter CR2032 Kristall 32.768 KHz Photowiderstand... -
Seite 4: Hinweise Zum Zusammenbau
Hinweise zum Zusammenbau • Anschlussrichtung der Dioden beachten! • Der IC und dessen Sockel besitzen eine runde Kerbe, die die Anschlussrichtung zeigt. • Beim Buzzer ist das lange Beinchen +. • Bei den Kondensatoren ist die gestrichelte Seite mit dem kurzen Bein Minus. Lötanleitung 1. - Seite 5 2. 470 Ohm Widerstände anlöten. R1-R9 (Gelb-Violett-Schwarz-Schwarz-Braun) 3. 20K Ohm Widerstände anlöten R10-R15 (Rot-Schwarz-Schwarz-Rot-Braun) www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 6 4. LEDs anlöten. D1 bis D60 Das kurze Bein ist die Kathode(-), das lange Bein die Anode (+). 5. Kondensatoren anlöten. C1 bis C5 www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 7 6. Transistor anlöten. Q1 7. Thermistor anlöten. RT1 www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 8 8. Photowiderstand anlöten. RL1 Hier kann man die Beine etwas länger lassen, damit auch in einem Gehäuse Licht an den Sensor kommt. www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 9 9. Kristall anlöten. Y1 10. Sockel anlöten U1 U2 Achtung: Anschlussrichtung der Kerbe beachten! www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 10 11. Batteriehalter anlöten. 12. Buzzer anlöten. Das kurze Bein ist die Kathode(-), das lange Bein die Anode (+). Die Oberseite ist mit einem + markiert. www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 11 13. Buttons anlöten. 14. 7-Segmentanzeige anlöten. www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
- Seite 12 15. USB-Buchse anlöten. Nun werden die beiden ICs in die Sockel eingelassen und die Batterie eingelegt. Vor dem ersten Funktionstest unbedingt die Platine auf Fehler kontrollieren. 16. Uhr mit Strom versorgen www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
-
Seite 13: Fehlerdiagnose
Fehlerdiagnose 1. „Eor1“ Der DS1302-Chip wurde nicht korrekt verlötet. 2. „Eor2“ Der Thermistor wurde nicht korrekt verlötet. 3. „Eor3“ Der Photowiderstand wurde nicht korrekt verlötet. www.Roboter-Bausatz.de by anzado GmbH Römerstadt 2-4 66121 Saarbrücken...
