HELUKABEL RJ45 Bedienungsanleitung

Version: 2 / 08.11.2019
Anwendungsbereich
Der feldkonfektionierbare RJ45-Steckverbinder für PROFINET, Modbus und EtherCAT ist einfach und schnell zu
montieren. Mit einem PROFINET-Kabel von bis zu 100 m Länge können Ethernet-Komponenten miteinander
verbunden werden. Außerdem sind die RJ45-Stecker in der Schutzklasse IP20 ausgeführt und für Übertragungsraten
bis 100 Mbit/s ausgelegt.
Features
- Farblich markierte Kontaktelemente helfen Anschlussfehler zu vermeiden
- Übertragungsraten bis 100 Mbit/s
- Keine verlierbaren Einzelteile
- Werkzeuglose Montage
- EasyConnect®-RJ45-Anschluss (IDC) für Industrieanwendungen
- Für PROFINET, Modbus, und EtherCAT
- 180° axialer Kabelabgang

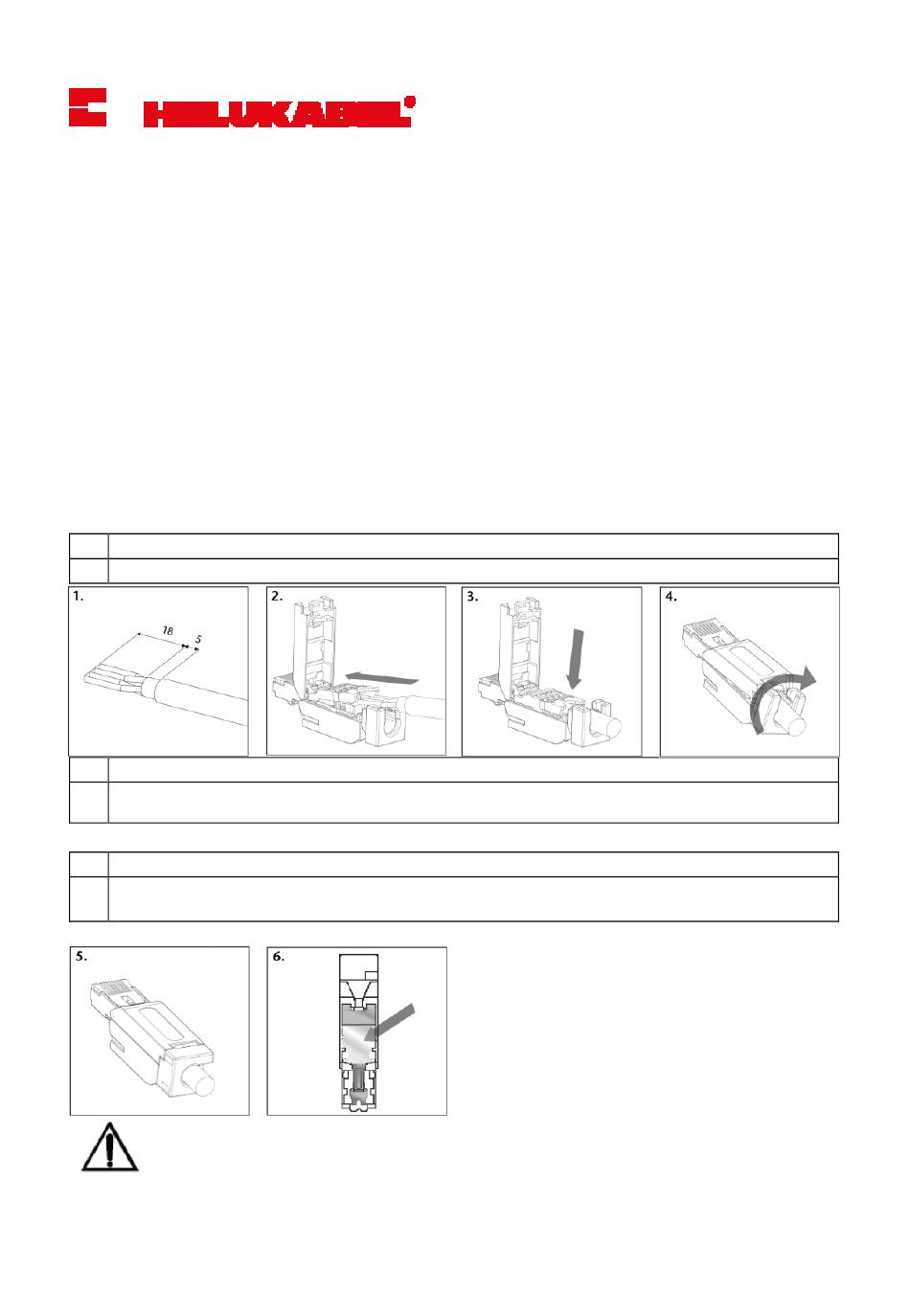

Montageanleitung
1. Die Drähte entsprechend der Farbcodierung des RJ45-Steckers anordnen
2. Drähte bis zum Anschlag in die Kontaktstellen des RJ45-Steckers einführen
Zur vollständigen Verbindung die Kontaktstellen bis zum Anschlag nach unten drücken
3.
4. Gehäuseabdeckung schließen und Verschlussstück in Pfeilrichtung drehen. Für einen besseren Hebel zum
Verschließen des Steckers einen kleinen Schraubendreher in die Bohrung des Verschlussstückes stecken.
5. Der Stecker ist korrekt geschlossen, wenn die Schraubkappe fest sitzt
6. Entriegelung: Stecker vollständig einführen und mechanisch entlasten.
Danach Entriegelungsfeder an markierter Position nach unten drücken
Achtung: Wenn das Gerät auf eine Weise verwendet wird, die nicht vom Hersteller angegeben wurde,
kann der durch das Gerät gebotene Schutz beeinträchtigt werden. Achten Sie insbesondere auf die korrekte
Kontaktierung bei der
®
HELUKABEL GmbH
Daten-, Netzwerk- & Bustechnik / Data, Network & Bus Technics
Dieselstraße 8-12 | D-71282 Hemmingen
PROFINET-Stecker, RJ45, 180°
Kabelmontage und beim Ein- und Ausstecken des Steckers.
