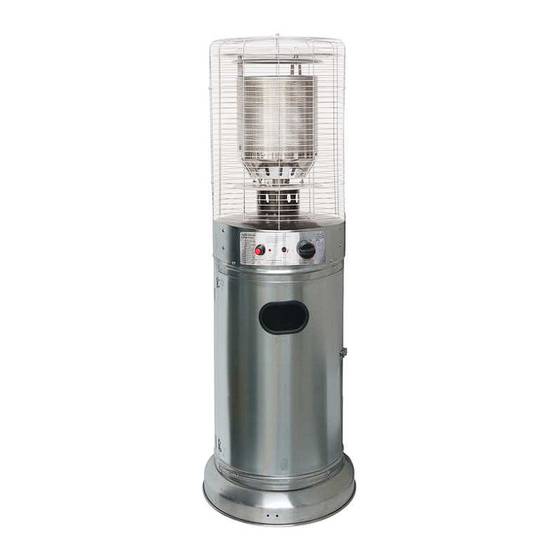

- Seite 1 Version: N1 TERRASSENHEIZSTRAHLER „ÄTNA“ ARTIKEL-NR. 61087 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 13.12.2019...
-
Seite 2: Inhaltsverzeichnis
61087 – Terrassenheizstrahler „Ätna“ Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Piktogrammerläuterung ..........................7 1-2 Bestimmungsgemäße Verwendung ....................... 7 2 TECHNISCHE DATEN ......................... 7 3 MONTAGE & INBETRIEBNAHME ...................... 8 3-1 Aufbau ................................8 3-2 Zeichnung und Teileliste ..........................11 3-3 Aufstellen des Heizers ........................... 12 3-4 Anforderungen an das zu verwendende Gas .................... -
Seite 3: Sicherheitshinweise
61087 – Terrassenheizstrahler „Ätna“ SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne • Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und • Dichtheit! Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! •... - Seite 4 61087 – Terrassenheizstrahler „Ätna“ Ein nicht angeschlossener flüssiger Propangasbehälter darf nicht in der Nähe dieses oder • eines anderen Gerätes gelagert werden! ACHTUNG Nur für den Einsatz im Freien oder in gut belüfteten Bereichen. • Ein gut belüfteter Bereich muss mindestens 25 % der offenen Fläche aufweisen. •...
- Seite 5 61087 – Terrassenheizstrahler „Ätna“ Verwenden Sie einen 30mbar Druckminderer für Butan unter der Kategorie I 3+(28-30-30/37). Verwenden Sie 37mbar Druckminderer für Propan unter der Kategorie I 3+(28-30-30/37). Verwenden Sie 50mbar Druckminderer für Butan/Propan unter der Kategorie I 3B/P(50). Es wird empfohlen, einen flexiblen Schlauch zu verwenden, der nach EN16436: 2014 zugelassen ist.
- Seite 6 61087 – Terrassenheizstrahler „Ätna“ Erwachsene und Kinder sollten sich von Oberflächen mit hohen Temperaturen • fernhalten, um Verbrennungen oder Entzündungen der Kleidung zu vermeiden. Kinder sollten sorgfältig beaufsichtigt werden, wenn sie sich im Bereich des • Heizers befinden. Kleidung oder andere brennbare Materialien dürfen niemals auf dem Heizgerät •...
-
Seite 7: Piktogrammerläuterung
61087 – Terrassenheizstrahler „Ätna“ PIKTOGRAMMERLÄUTERUNG Lesen Sie vor der ersten Verwendung die Bedienungsanleitung! Nicht in geschlossenen Räumen verwenden! Rauchen verboten! Halten Sie Kinder vom Gerät bzw. Arbeitsbereich fern! Gerät niemals abdecken! Warnung vor heißen Oberflächen! BESTIMMUNGSGEMÄßE VERWENDUNG Der Terrassenheizer ist geeignet Wärmen der unmittelbaren Umgebung in •... -
Seite 8: Montage & Inbetriebnahme
61087 – Terrassenheizstrahler „Ätna“ MONTAGE & INBETRIEBNAHME AUFBAU Bauen Sie den Terrassenheizer mit einer weiteren Person zusammen auf • Beachten Sie für den Aufbau die Zeichnung und die Kleinteileliste (Kap. 3-2). • Verwenden Sie 2 Stück M8X15mm Schrauben und M8 Muttern, um die •... - Seite 9 61087 – Terrassenheizstrahler „Ätna“ Verwenden Sie 4x M5x12 Schrauben um das Heizelement mit dem • Gasflaschengehäuse zu verbinden: Verwenden Sie die Hutmutter M6 um die Flammschutzgitter zu montieren: • SEITE 9 VON 16...
- Seite 10 61087 – Terrassenheizstrahler „Ätna“ Verwenden Sie 2x die Schrauben M5x12 um den Griff zu befestigen: • Stellen Sie eine gefüllte und geeignete Gasflasche in das Gehäuse und schließen Sie • diese ordnungsgemäß an. Lösen Sie den Zünderschalter durch Drehen heraus, und legen Sie eine AAA Batterie •...
-
Seite 11: Zeichnung Und Teileliste
61087 – Terrassenheizstrahler „Ätna“ ZEICHNUNG UND TEILELISTE SEITE 11 VON 16... -
Seite 12: Aufstellen Des Heizers
61087 – Terrassenheizstrahler „Ätna“ AUFSTELLEN DES HEIZERS Das Heizgerät ist nur für den Außenbereich bestimmt. Achten Sie immer auf • eine ausreichende Frischluftversorgung. Halten Sie immer einen ausreichenden Abstand zu nicht geschützten • brennbaren Materialien ein, z.B. von oben mind. 100 cm und von den Seiten mind. -
Seite 13: Prüfen Nach Gaslecks
61087 – Terrassenheizstrahler „Ätna“ PRÜFEN NACH GASLECKS Die Gasanschlüsse am Heizgerät werden vor dem Versand werkseitig auf Dichtheit geprüft. Eine vollständige Gasdichtigkeitsprüfung muss am Aufstellungsort durchgeführt werden, da es zu Fehlbedienungen im Versand oder zu hohem Druck auf das Heizgerät kommen kann. Stellen Sie eine Seifenlösung aus einem Teil Flüssigwaschmittel und einem Teil •... -
Seite 14: Einschalten
61087 – Terrassenheizstrahler „Ätna“ EINSCHALTEN 1. Schalten Sie das Ventil an der Gasversorgungsflasche vollständig ein. 2. Drücken und drehen Sie den Drehschalter in die Position PILOT (=Zündflamme) gegen den Uhrzeigersinn 90°. 3. Drücken Sie den Drehschalter rein und halten Sie ihn 60 Sekunden lang gedrückt. Während Sie den Drehschalter gedrückt halten, drücken Sie die Zündknopf (IGNITER) mehrmals, bis die Zündflamme brennt. -
Seite 15: Problemlösung
Stelle auf, siehe Kapitel 3-3. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät gegebenenfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 16: Ce-Konformitätserklärung
In case of alteration of the machine, not agreed upon by us, this declaration will cease to be valid. Bezeichnung des Geräts: Terrassenheizstrahler „Ätna“ Machine Description: Importeur: DEMA Vertriebs-GmbH; Im Tobel 4 74547 Übrigshausen; Deutschland Importer: DEMA Artikel-Nr.: 61087 DEMA Article-No.: Zertifikats-Halter: Jiangsu Gardensun Furnace Co., Ltd.
