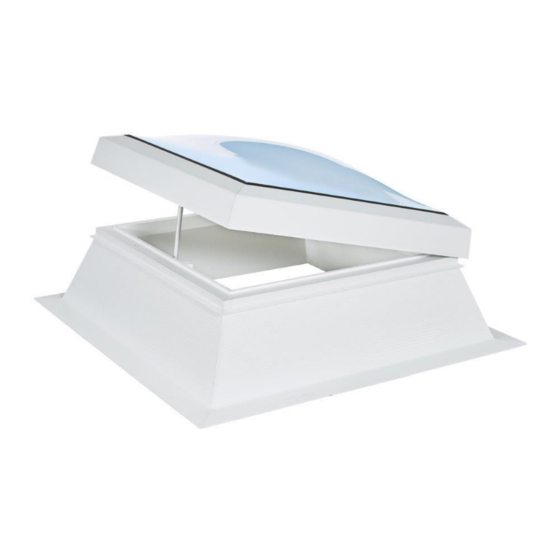

Essertec essertop Montageanleitung
Öffner-systeme
Verwandte Anleitungen für Essertec essertop
Inhaltszusammenfassung für Essertec essertop
- Seite 1 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS ESSERTEC Öffner-Systeme ESSERTEC opener-systems ® ® essertop / essersky Stand: 07/2019 Art.-Nr.: 8005 048...
- Seite 2 ESSERTEC Elektroöffner...
- Seite 3 We recommend Burnus plastic cleaner Normalerweise reichen klares Wasser und ein feuchtes (ESSERTEC part no. 8000972) for plastic areas of the Tuch. Bei stärkerer Verschmutzung ein sanftes frame and skylight Reinigungsmittel verwenden. Wir empfehlen Burnus base.
- Seite 4 6. Schließbleche demontieren Remove cover cap Demount striking plates Art.-Nr.: 8004898 Art.-Nr.: 8002856 7. Löcher mit Schrauben verschließen 3. Lagerbock montieren Close holes with screws Mount block 8. Fertig montierter Öffner 4. Montage des Öffners Installed opener Mount opener ESSERTEC Elektroöffner...
- Seite 5 Vorbereitung zur Montage Preparing for installation Augenschraube immer kontern! Kein Versatz! Always counter the No offset! eyebolt! Schwenkradius beachten! Observe pivoting radius! ESSERTEC Elektroöffner...
- Seite 6 Pos. Artikelnummer Bezeichnung 8003908 E-Öffner Basic 300 8000405 Augenschraube M8 Auge 6 0902343 Sechskantmutter 8001472 Stellschraube 611457000 Sechskantmutter 8004865 Federstecker 8005181 Lagerbock 892083199/1 Konsole EÖ Basic 8005182 Splintbolzen 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 ESSERTEC Elektroöffner...
-
Seite 7: Technische Daten / Technical Data
1,6 kg Lastabschaltung Tandem Tandem-Paar Schaltplan Circuit diagram / Solo / Group braun / brown schwarz / black blau / blue grau / grey grau / grey Hinweis: Schwarz: Öffnen Braun: Schließen Note: Black: Open Brown: Close Abmessungen Dimension ESSERTEC Elektroöffner... - Seite 8 Elektroöffner 500 Opener 500 Pos. Artikelnummer Bezeichnung E-Öffner 500 611469000 Buchse 611823000 Augenschraube 611457000 Sechskantmutter M10 610738000 Gewindestift mit Ansatz 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 8005187 Konsole 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 ESSERTEC Elektroöffner...
- Seite 9 H05VV-F 6 x 0,75 mm², 1,2 m lg Farbe RAL 9002 Gewicht 2,0 kg Lastabschaltung Tandem Tandem-Paar Schaltplan Circuit diagram / Solo / Group grün / green braun / brown schwarz / black blau / blue weiß / white orange Abmessungen Dimension ESSERTEC Elektroöffner...
- Seite 10 Pos. Artikelnummer Bezeichnung Schubspindelantrieb 0901191 Sechskantmutter M5 892044090 Lange Buchse-JM-DC 892044148 Halbrundschraube 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 892081220/2; Konsole JM-DC RAL:892081220/3 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 892057609/3 Konsole KB 5 inkl. Befestigungsmaterial ESSERTEC Elektroöffner...
- Seite 11 500mm Hub 500mm Hub VdS Nr.: G 509009 Farbe Lastabschaltung NEIN NEIN Tandem siehe SYN siehe SYN Schaltplan Circuit diagram Einzelner Motor Single motor Gruppe von Motoren Group of motors Tandem Motor mit Sync-Modul Tandem motor with sync-module ESSERTEC Elektroöffner...
- Seite 12 Abmessungen Dimension JM-DC-LAIN JM-DC-VDS JM-DC-SYN ESSERTEC Elektroöffner...
- Seite 13 1. Konsole mit Öffner befestigen 2. Öffner an Lagerbock befestigen Attach console and opener Mount opener to the bearing block 3. Fertig installierter Öffner mit KB5 Konsole Installed opener with KB 5 console ESSERTEC Elektroöffner...
- Seite 14 Pneumatik - Öffner Pneumatic opener Pos. Artikelnummer Bezeichnung PÖ PVZ 8000405 Augenschraube 0902343 Sechskantmutter M8 611471000 Winkelverschraubung 611483000 Dichtung 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 892080652/3 Konsole PÖ PVZ 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 ESSERTEC Elektroöffner...
- Seite 15 Hubkraft bei 10 bar 640 N max. Schließkraft bei 10 bar 550 N Haltekraft 6000 N Temperaturbereich -20°C bis 110°C Gewicht 1,2 kg / 1,5 kg / 2 kg / 2,3 kg Pneumatischer Anschluss Pneumatic connection Abmessungen Dimension ESSERTEC Elektroöffner...
- Seite 16 Wanderspindel - Öffner Manual spindle opener Pos. Artikelnummer Bezeichnung 0909981 Wanderspindelöffner 0817153 Linsenkopfschraube M4x8 0817154 Federscheibe 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 8005185 Konsole Wanderspindel 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 Abmessungen Dimension ESSERTEC Elektroöffner...
- Seite 17 Tandemschnellöffner Tandem fast opener Pos. Artikelnummer Bezeichnung Tandemschnellöffner 0817153 Linsenkopfschraube 0817154 Federscheibe 8005182 Splintbolzen 8004865 Federstecker 8005181 Lagerbock 8005185 Konsole Wanderspindel 8002856 Bohrschraube 4,8x33 8004898 Linsenkopfschraube M5x30 8005396 Spax Holzschraube 4,5x40 0306592 Verbindungswelle 0306593 Teleskopspindel Abmessungen Dimension ESSERTEC Elektroöffner...
- Seite 18 ESSERTEC Elektroöffner...
- Seite 19 ESSERTEC Elektroöffner...
- Seite 20 ESSERTEC Elektroöffner...
