Die Wandmodule der Baureihe STR sind optimiert für öffentli-
che Gebäude wie beispielsweise Bürogebäude, Hotels,
Krankenhäuser, Schulen und Einkaufszentren. Durch ihr at-
traktives Äußeres sowie ihre bedienerfreundliche Schnittstelle
sind sie für jedes moderne Gebäude geeignet. Die Module sind
einfach zu bedienen und installieren.
STR-Wandmodule werden direkt auf die Wand oder ein
Rückwandgehäuse montiert.
TECHNISCHE DATEN
Umgebungsbedingungen
Lagerung ................. -20 bis +70 ºC, maximale Feuchte 95%
Betrieb ......................... 0 to +50 ºC, maximale Feuchte 95%
Mechanische Daten
Gehäuseschutzart ......................................... IP20 / NEMA1
Gehäusematerial ......................... ABS-Plastik/Polycarbonat
Gewicht ......................................................................... 85 g
Abmessungen
Siehe Abbildung auf der nächsten Seite
Normen
EMV ............................................. EN 50081-1, EN 50082-1
Sicherheit ................................. UL 916 (pending), UL 94V-0
Entflammbarkeitsklasse ........................................ UL 94-V0
Kabel
Typ ....................... Paarig verdrillte Leitung, ohne Schirmung
Querschnitt ..................................................... Min. 0,7 mm
Länge .................................................................. Max. 30 m
Sensordaten
Typ ............ ......................................1,8 kW TAC- Thermistor
Genauigkeit ........................... ........bei 15-30 °C , +/-0,35 °C
Änderungen vorbehalten.

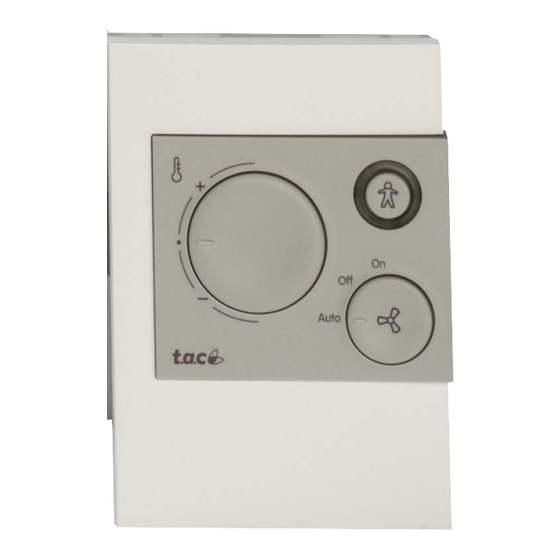

STR100 - STR107
Wandmodule
STR101 bis STR107 sind mit einer RJ10-Telefonbuchse ausge-
stattet, an die das mobile Bediengerät TAC Xenta OP ange-
schlossen werden kann. Darüber hinaus können die Module in
Verbindung mit den Controllern der Baureihen TAC Xenta 100,
200, 300 und 400 verwendet werden.
Die Wandmodule sind unterschiedlich ausgestattet; STR100 ist
das Basismodell, während STR106 und STR107 voll ausgestat-
tet sind. Die STR-Wandmodule ersetzen die Baureihe ZS 100
und den EGRL-Raumsensor.
Artikelnummern:
STR100 ..................................................... 0-046-0010-0
STR100-W (Weiß) ..................................... 0-046-0011-0
STR101 ..................................................... 0-046-0020-0
STR102 ..................................................... 0-046-0030-0
STR104 ..................................................... 0-046-0040-0
STR106 ..................................................... 0-046-0050-0
STR107 ..................................................... 0-046-0060-0
Modell
STR100
STR101
STR102
2
STR104
STR106
STR107
*Lüfterregelung nur erhältlich für TAC Xenta 101-VF
1 (2)
10. Februar 2003
Temp.-
Modus-
Sollwert-
Sensor
anzeige
Offset
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Lüfter-*
rege-
Überbr.-
lung
Schalter
x
x
x
x
x
0-003-2611-0 (DE)
